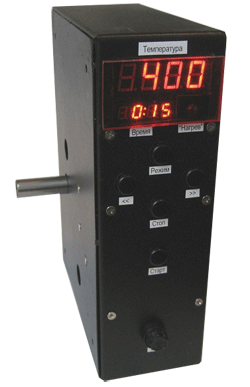

Регулятор температуры ЭнИ-710 со встроенным реле времени

Регулятор температуры ЭнИ-710 со встроенным реле времени предназначен для включения и выключения нагревателя мощностью до 3 кВт и поддержания заданной температуры в течение установленного времени в печах прокалки сварочных электродов. Регулятор также может применяться в других технических системах для поддержания установленной температуры в течение установленного времени.

После включения регулятора в цепь питания 220В, с клавиатуры устанавливается необходимая температура и время прокалки электродов. Нажав на кнопку «Старт»  включается нагреватель, который разогревает печь до заданной температуры. После прогрева печи до заданной температуры, регулятор поддерживает ее значение в течение установленного времени.

По истечении этого времени, регулятор отключает нагреватель. Печь начинает остывать, а на индикаторе температуры отображается текущая температура внутри печи. Когда температура в печи понизится до определенного значения - можно приступить к разгрузке печи.
Все установки регулятора осуществляются с помощью кнопок, расположенных на передней панели прибора, а информация о температуре и времени таймера отображаются на двух светодиодных индикаторах повышенной яркости.

Технические характеристики:

• Регулятор имеет платиновый датчик температуры и поддерживает установленную температуру с точностью ±5 градусов Цельсия.

• Точность измерения температуры ±1 градус Цельсия.

• Диапазон установки температур: +80 …+400 градусов с шагом 10 градусов.

• Установка таймера: от 15 минут до 24 часов с шагом 15 минут.

• Регулятор имеет защиту от обрыва и короткого замыкания датчика температуры, а также от короткого замыкания в цепи нагревателя.

• Напряжение питания: сеть 220В, 50Гц.

• Диапазон рабочих температур от -30 до +50 градусов.

• Включение выключение нагревателя осуществляется с помощью симистора при переходе фазы питающего напряжения через ноль, что значительно увеличивает количество циклов включения-выключения нагревателя и снижает уровень коммутационных помех.

• Изготовитель гарантирует исправную работу блока в течение 36 месяцев со дня ввода в эксплуатацию.

• Средний срок службы 12 лет.

• По заказу могут быть изменены параметры уставок, мощности и алгоритма работы.

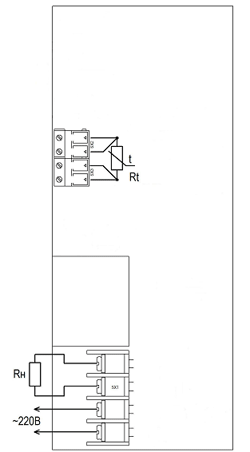

Схема подключения:
