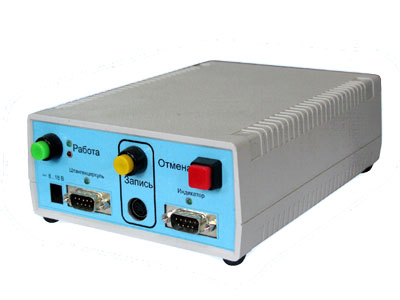

Коммутатор ЭНИ-420

Электронный коммутатор ЭнИ-420 предназначен для сбора информации с нескольких электронных измерительных инструментов фирмы Sylvac и передачи измерений этих инструментов на персональный компьютер обслуживающей программе. Для считывания показаний электронных инструментов, а также для передачи на персональный компьютер используется интерфейс RS232.

Данная версия коммутатора предназначена для обслуживания двух электронных измерительных инструментов – штангенциркуля ШЦЦ-I и индикатора микрометра ИЧЦ.
Варианты коммутатора с другими измерительными инструментами и другим их количеством поставляются по отдельному заказу. С коммутатором возможна поставка измерительного инструмента, имеющего госповерку.

Формат пакета передачи показаний электронных измерительных инструментов:

<Ном_Смены><Номер_Изм><Точка_Изм><Показания_1><Показания_2>

Коммутатор запоминает номер смены в энергонезависимой памяти. Номер смены может быть увеличен вручную, кнопками управления коммутатора, а также автоматически, после выключения питания и начала новой работы.
Номер текущего измерения и номер точки измерения автоматически сбрасываются после изменения номера смены.
Номер точки измерения сбрасывается после перехода на новое измерение.
Показания инструментов передаются на персональный компьютер по нажатию кнопки «ЗАПИСЬ», находящейся на передней панели коммутатора. Кнопка «ЗАПИСЬ» продублирована выносной кнопкой, позволяющей подавать команды  записи результатов измерения на расстоянии до трех метров от коммутатора.
Ошибочно записанное измерение может быть отменено командой коммутатора, переданной программе обслуживания.
Результаты измерения записываются программой обслуживания в файл формата Excel. Имя файла формируется программой обслуживания автоматически –  по номеру смены и номеру измерения. Каждое измерение записывается в отдельный файл.

Показания инструментов передаются на персональный компьютер по нажатию кнопки «ЗАПИСЬ», находящейся на передней панели коммутатора. Кнопка «ЗАПИСЬ» продублирована выносной кнопкой, позволяющей подавать команды  записи результатов измерения на расстоянии до трех метров от коммутатора.

Ошибочно записанное измерение может быть отменено командой коммутатора, переданной программе обслуживания.

Результаты измерения записываются программой обслуживания в файл формата Excel. Имя файла формируется программой обслуживания автоматически –  по номеру смены и номеру измерения. Каждое измерение записывается в отдельный файл.

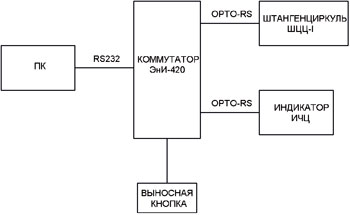

Блок-схема

Изготовитель гарантирует исправную работу блока в течение 36 месяцев со дня ввода в  эксплуатацию.
Средний срок службы 12 лет.
