Термопреобразователи
ТПП/ТПР-0392, ТПП/ТПР-0392-01
 Измеряемые
среды
Воздух, инертные газы, не содержащие примесей, разрушающих материал
термоэлектродов.
Диапазоны измерения:
для ТПП 0...+1300°С (t ном.=+1000°С),
для ТПР +600...+1600°С (t ном.=+1300°С).
Номинальные статические характеристики
для ТПП - S, для ТПР - В (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для S ±1,5°С, от 0 до 600°С; ±0.0025 t (*), от 600 до 1300°С. для В ±0.0025 t
(*).
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 12997.
По устойчивости к температуре и относитель-ной влажности окружающего воздуха:
В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
Т3 по ГОСТ 15150 (для тропического исполнения).
Ресурс, часов (при t изм.=t ном.),
не менее 6000 ч.
| Тип и исполнение датчиков |
Конструктивные особенности |
Показатель тепловой инерции, с, не более
|

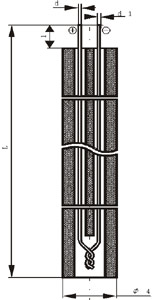

Длина монтажной части L ( длина l ), мм
|
Масса,кг |
| ТПП/ТПР-0392 |
Бескорпусные, малоинерционные, защитная арматура
- керамические "бусы" КВПТ. Термоэлектроды Ж0.5 - 0.5 мм (для ТПП), Ж0.4
- 0.5 мм (для ТПР). Не герметичны к измеряемой среде |
5 |
40, 50, 60, 80, 100, 120, 160, 200, 250, 320,
400, 500, 630, 800, 1000 (20), 1250, 1600, 2000, 2500, 3150, 4000, 4500,
5000, 5600, 6300, 7100, 8000, 9000, 10000 (50) |
2.5-54,3 |
ТПП/ТПР-0392-01
|
То же, что ТПП/ТПР-0392, но все термоэлектроды
0.3 мм. |
5 |
Аналогичны ТПП/ТПР-0392 в диапазоне L=40...3150
|
2.3-154 |
|
