Диафрагмы для расходомеров ДКС, ДБС

Диафрагмы для расходомеров предназначены для создания перепада давления при измерении расхода жидкостей газов или пара по методу переменного перепада давления.

Диафрагмы камерные ДКС и диафрагмы бескамерные ДБС производятся по ГОСТ 8.563.1– 97, ГОСТ 8.563.2–97.

ДКС – камерная диафрагма ( см. рис.1 ), устанавливаемая во фланцах трубопровода, на условное давление до 10 МПа, с условным проходом от 50 до 500 мм .

Диафрагмы ДКС выпускаются в двух исполнениях и имеют одну пару отбора давления. По требованию заказчика количество пар отбора давления может быть увеличено до четырех. Размеры диафрагмы ДКС по МИ 2638.

Диафрагма ДБС – бескамерная диафрагма ( см. рис.2 ), устанавливаемая во фланцах трубопровода на условный проход от 300 до 500 мм , и условное давление до 4 МПа.

Материал диафрагм сталь 12Х18Н10Т ГОСТ 5632, материал корпусов кольцевых камер сталь 20 ГОСТ 1050 или сталь 12Х18Н10Т ГОСТ 5632 (по требованию заказчика).

Диафрагмы ДКС исполнения 1 и 2

Диафрагма ДБС

Для оформления заказа по изготовлению диафрагмы необходимо выслать:

1. Опросный лист «Номенклатура исходных данных для расчета диафрагмы», заполненный в соответствии с МИ 2638, ГОСТ 26969 или иным нормативно-техническим документом.

Желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.

2. Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Заказчику, не предоставившему схему прямых участков, диафрагма рассчитывается по нормативно- допустимым параметрам согласно ГОСТ 8.563.1.

Комплект фланцев (КФ)

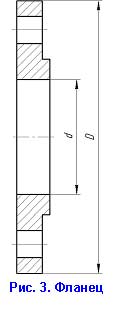

Для монтажа диафрагмы ДКС на измерительном трубопроводе применяется комплект фланцев ( см. рис. 3 ). Фланцы изготовлены в соответствии с ГОСТ 12820. В комплект поставки входят фланцы, болты, гайки, уплотнительные прокладки.

Фланец

Dy, мм	Py, МПа	d, мм	D, мм	Обозначение при заказе	Py, МПа	d, мм	D, мм	Обозначение при заказе
50	до 0,6	59	140	КФ-0,6-50	от 0,6 до 2,5	59	160	КФ-2,5-50
65		78	160	КФ-0,6-65		78	180	КФ-2,5-65
80		91	185	КФ-0,6-80		91	195	КФ-2,5-80
100		110	205	КФ-0,6-100		110	230	КФ-2,5-100
125		135	235	КФ-0,6-125		135	270	КФ-2,5-125
150		161	260	КФ-0,6-150		161	300	КФ-2,5-150
200		222	315	КФ-0,6-200		222	360	КФ-2,5-200
250		273	370	КФ-0,6-250		273	425	КФ-2,5-250
300		325	435	КФ-0,6-300		325	485	КФ-2,5-300
350		377	485	КФ-0,6-350		377	550	КФ-2,5-350
400		426	535	КФ-0,6-400		426	610	КФ-2,5-400

Таблица 1. Условные обозначения комплектов фланцев.

Фланцевое соединение (ФС)

Применение диафрагмы ДКС в комплекте с фланцевым соединением позволяют минимизировать измерительную погрешность. В комплект фланцевого соединения входят фланцы с патрубками, болты, гайки, уплотнительные прокладки.

По желанию Заказчика дополнительно поставляется монтажное кольцо ( см. рис. 4 ), которое устанавливается вместо диафрагмы на период монтажа и продувки трубопровода.

Фланцы выполняются по ГОСТ 12820, патрубки соответствуют требованиям ГОСТ 8.563.1, предъявляемым к измерительному трубопроводу.

диафрагма

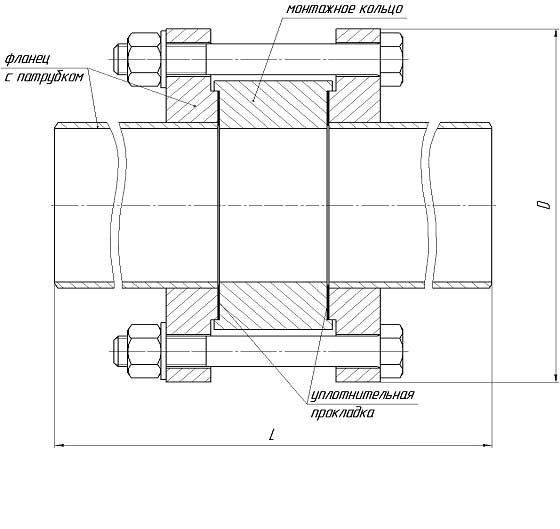

Рис. 4. Фланцевое соединение с монтажным кольцом

Py, МПа	Dy, мм	D, мм	L, мм	Обозначение при заказе
до 0,6	50	140	340	ФС-0,6-50
	65	160	400	ФС-0,6-65
	80	185	460	ФС-0,6-80
	100	205	540	ФС-0,6-100
	125	235	640	ФС-0,6-125
	150	260	740	ФС-0,6-150
	200	315	940	ФС-0,6-200
	250	370	1140	ФС-0,6-250
	300	435	1360	ФС-0,6-300
	350	485	1560	ФС-0,6-350
	400	535	1760	ФС-0,6-400
от 0,6 до 2,5	50	160	340	ФС-2,5-50
	65	180	400	ФС-2,5-65
	80	195	460	ФС-2,5-80
	100	230	540	ФС-2,5-100
	125	270	640	ФС-2,5-125
	150	300	740	ФС-2,5-150
	200	360	940	ФС-2,5-200
	250	425	1140	ФС-2,5-250
	300	485	1360	ФС-2,5-300
	350	550	1560	ФС-2,5-350
	400	610	1760	ФС-2,5-400

Таблица 2. Условные обозначения фланцевых соединений.
