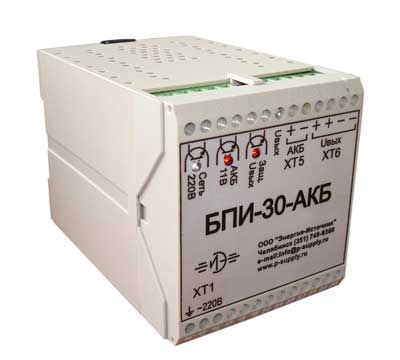

Блок питания с функцией источника бесперебойного питания БПИ-30-АКБ

Назначение:

• Блок предназначен для преобразования сетевого напряжения 220 В с частотой 50 Гц в расширенном диапазоне изменения напряжения питания в стабилизированное выходное напряжение.

• Блок имеет усиленный  сетевой фильтр во входной цепи для защиты от помех и перенапряжений в питающей сети.

• Блок имеет один выходной канал, гальванически развязанный с входным питающим напряжением.

• Блок предназначен для питания производственной автоматики, средств управления   технологическими процессами, контрольно-измерительных приборов, электромагнитных приводов, контроллеров и др. нагрузок постоянного тока.

• На переднюю панель и на удаленное расстояние (оптроны) выводится информация о нормальной работе блока и об аварийных состояниях.

Режимы работы

Блок питания может работать  в двух режимах:

• питание нагрузки от сети (в дальнейшем «работа от сети») при наличии сетевого напряжения,

• питание нагрузки от аккумуляторной батареи (в дальнейшем «работа от АКБ») при отсутствии сетевого напряжения на входе.

Переход из режима в режим происходит автоматически в соответствии с наличием или отсутствием питающей сети.

Режим «работа от сети»

• стабилизация выходного напряжения на уровне 13,7В с выходным током от 0 до 2,5А;

• автоматическое включение блока при наличии входного питающего напряжения в допустимых пределах;

• автоматическое выключение блока при выходе входного питающего напряжения за допустимые пределы, при перегрузке или коротком замыкании по выходу, с автоматическим восстановлением работы при  исчезновении этих факторов;

• автоматический переход в режим «работа от АКБ» и обратно без провалов выходного напряжения;

• выдача информационного сигнала через оптопару и светодиод о наличии сетевого напряжения на входе блока и его работоспособности (при наличии сетевого напряжения транзистор оптопары открыт);

• зарядка подключенной АКБ с функцией ограничения зарядного тока и максимального напряжения;

• блок имеет электронную защиту от неправильного подключения АКБ (переполюсовки)

• в режиме «работа от сети» блок выдает сигнал:  «контроль работы блока от сети (транзистор оптопары открыт)».

Режим  «работы от АКБ»

• контроль напряжения АКБ и  отключение её от нагрузки в случае разряда до минимально допустимого напряжения  11,0 В с выдачей информационного сигнала через оптопару (транзистор оптопары открыт);

• автоматический переход в режим «работа от сети» при появлении входного питающего напряжения;

• автоматический заряд АКБ и подключение её в схему блока при достижении напряжения на ней 12,8 В;

• в случае короткого замыкания в нагрузке при работе от АКБ, срабатывает защита с выдачей информационного сигнала  (транзистор оптопары открыт);

• при исчезновении короткого замыкания и появлении питающей сети, блок автоматически переходит в нормальный режим работы.

Технические характеристики

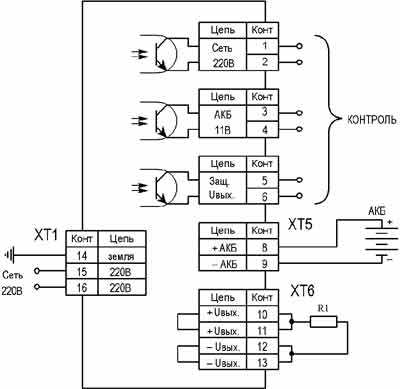

Схема включения

Пример обозначения при заказе

БПИ-30-АКБ  …шт.
