Термопреобразователи
ТПП/ТПР-0192-16
 Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, не
взаимодей-ствующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры; расплавы меди, алюминия и другие расплавы, не разрушающие
материал защитной арматуры, а также среды, содержащие оксиды цинка и других
цветных металлов, а также продукты горения природного газа.(область применения -
металлургия, химическая промышленность и другие отрасли, имеющие участки с
вредными и загрязнёнными производствами).
Диапазоны измерения:
0...+1300°С для ТПП; +600...+1300°С для ТПР
(t ном.=+1000°С).
Номинальные статические характеристики
В (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
±0.005 t (*),
t (*) - значение измеряемой температуры.
Ресурс, часов (при t изм.=t ном.),
• не менее 6000 ч. в газообразных средах;
• не менее 4000 ч. в расплавах.
| Тип и исполнение датчиков |
Конструктивные особенности |
Показатель тепловой инерции, с, не более
|
Длина монтажной части L ( длина l ), мм
|
Масса,кг |

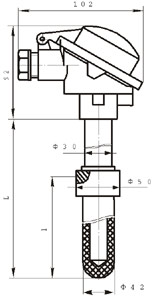

| ТПП/ТПР-0192-16 |
Защитная арматура - без штуцера, материал - сталь
12Х18Н10Т Ж 30 мм, погружаемая часть - боросилицированный графит БСГ-30
Ж 42 мм с внутренним чехлом МКРЦ Ж20 мм, материал головки - алюминиевый
сплав. Термоэлектроды Ж 0.5 мм. Рабочий спай изолирован |
500 |
800 (500), 1000 (500, 740), 1250 (740, 1100),
1600 (1100, 1460), 2000 (1460, 1600) |
3.0-6.9 |
|
