Термопреобразователи
ТПП/ТПР-0192-09, ТПП/ТПР-0192-10,
ТПП-0192-10-3, ТПП/ТПР-0192-11, ТПП/ТПР-0192-12
 Измеряемые
среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы,
не взаимодей-ствующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры.
Диапазоны измерения:
для ТПП 0...+1200°С (t ном.=+1000°С),
для ТПР +600...+1200°С (t ном.=+1000°С),
Номинальные статические характеристики
для ТПП - S, для ТПР - В (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для S ±2.4°С, от 0 до 600°С; ±0.004 t (*), от 600 до 1200°С. для В ±0.005 t (*).
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 12997.
По устойчивости к температуре и относитель-ной влажности окружающего воздуха:
В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
Т3 по ГОСТ 15150 (для тропического исполнения).
| Тип и исполнение датчиков |
Конструктивные особенности |
Показатель тепловой инерции, с, не более
|

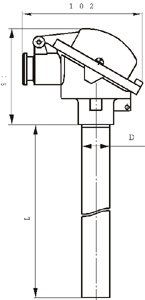

Длина монтажной части L ( длина l ), мм
|
Масса,кг |
| ТПП/ТПР-0192-09 |
Защитная арматура - без штуцера, материал - сталь
ХН78Т (ХН45Ю) (D), D=20 мм. Материал головки-алюминиевый сплав.
Термоэлектроды Ж0.5-0.5мм. Один чувствительный элемент. Усиленная защита
термоэлектродов за счет внутреннего чехла из керамики МКРЦ. Рабочий спай
изолирован.Не герметичны к измеряемой среде. |
180 |
500, 800,1000, 1250, 1600, 2000 |
2.03 -7.15 |
| ТПП/ТПР-0192-10 |
То же, что ТПП/ТПР-0192-09, но 2 чувствительных
элемента |
180 |
500, 800,1000, 1250, 1600, 2000 |
2.03 -7.15 |
| ТПП/ТПР-0192-10-3 |
То же, что ТПП/ТПР-0192-09, но тройной
чувствительный элемент-три термопары типа ТПП, каждая из которых
армирована двухканальной керамической трубкой, к измеряемой среде не
герметичны |
180 |
500, 800,1000, 1250, 1600, 2000 |
2.1-7.3 |
| ТПП/ТПР-0192-11 |
То же, что ТПП/ТПР-0192-09 , но D=10 мм нет
усиленной защиты термоэлектродов. |
40 |
1000, 1250, 1600, 2000 |
2.0-5.7 |
| ТПП/ТПР-0192-12 |
То же, что ТПП/ТПР-0192-11, но 2 чувствительных
элемента. |
40 |
1000, 1250, 1600, 2000 |
2.1-5.8 |
|
