Термопреобразователи
ТПП/ТПР-0192-07С
 Измеряемые
среды
Расплавы меди, алюминия и другие расплавы, не разрушающие материал
защитной арматуры.
Диапазоны измерения:
для ТПП 0...+1300°С (t ном.=+1000°С),
для ТПР +300...+1350°С (t ном.=+1000°С).
Номинальные статические характеристики
для ТПП - S, для ТПР - В (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для S ±2.4°С, от 0 до 600°С; ±0.004 t (*), от 600 до 1300°С.для В ±0.005 t (*).
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 12997.
По устойчивости к температуре и относитель-ной влажности окружающего воздуха:
В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
Т3 по ГОСТ 15150 (для тропического исполнения).
Ресурс, часов (при t изм.=t ном.),
• не менее 6000 ч.в газовых средах,
• не менее 4000 ч. при измерениях в расплавах
| Тип и исполнение датчиков |
Конструктивные особенности |
Показатель тепловой инерции, с, не более
|
Длина монтажной части L ( длина l ), мм
|
Масса,кг |
| ТПП/ТПР-0192-07С |

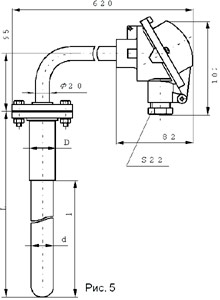

Защитная арматура - без штуцера, изогнутая под
углом 90 градусов, с фланцевым соединением, материал - сталь 15Х25Т, со
стороны головки - сталь 12Х18Н10Т, погружаемая часть -газоплотный карбид
кремния / импортный / (d). D/d=32/25 мм. Термоэлектроды О 0.5 - 0.5 мм.
Рабочий спай изолирован. Не герметичны к измеряемой среде. Имеет
керамическую клеммную колодку. |
300 |
500(300), 800 (600) |
2.9-3.7 |
|
