Термопреобразователи ТПП/ТПР-0192-05, ТПП-0192-05-3А, ТПП-0192-05-3Б-тройной чувствительный элемент

ТПП/ТПР-0192-05, ТПП-0192-05-3А, ТПП-0192-05-3Б-тройной чувствительный элемент Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, не взаимодействующие с материалом термоэлектродов и не разрушающие материал защитной арматуры, расплавы меди, алюминия и другие расплавы, не разрушающие материал защитной арматуры.



Диапазоны измерения:

для ТПП 0...+1300°С (t ном.=+1000°С),
для ТПР +600...+1350°С (t ном.=+1000°С),
для ТПП-0192-05М,-06М 0...+1150°С (t ном.=+ 1000°С),
для ТПР-0192-05М,-06М +600...+1150°С (t ном.=+1000°С).

Номинальные статические характеристики
для ТПП - S, для ТПР - В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения
для S ±2.4°С, от 0 до 600°С; ±0.004 t (*), свыше 600°С.для В ±0.005 t (*).
t (*) - значение измеряемой температуры.

Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 12997.
По устойчивости к температуре и относитель-ной влажности окружающего воздуха:
В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
Т3 по ГОСТ 15150 (для тропического исполнения).

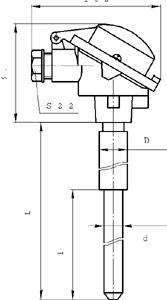

Тип и исполнение датчиков Конструктивные особенности Показатель тепловой инерции, с, не более Длина монтажной части L ( длина l ), мм Масса,кг
ТПП/ТПР-0192-05 Защитная арматура - без штуцера, материал - сталь ХН78Т (ХН45Ю) (D) или сталь 15Х25Т (D), погружаемая часть - газоплотный карбид кремния /импортный/ (d),D/d=32/25 мм, арматура прямая. Материал головки-алюминиевый сплав. Термоэлектроды О0.5-0.5мм или О0.4-0.5мм. Рабочий спай изолирован.Не герметичны к измеряемой среде. Имеет керамическую клеммную колодку. 300 800
1000
1250
1600
2000
(Для всех l=600)
4.6-8.0
ТПП/ТПР-0192-05-03А То же, что ТПП-0192-05, но тройной чувствительный элемент-три термопары типа ТПП, каждая из которых армирована двухканальной керамической трубкой. Материал защитной арматуры-сталь ХН78Т (ХН45Ю) (D). 300 800
1000
1250
1600
2000
(Для всех l=600)
2.9-6.3
ТПП/ТПР-0192-05-03Б То же, что ТПП-0192-05 -3А, но материал защитной арматуры -сталь 15Х25Т (D). 300 800
1000
1250
1600
2000
(Для всех l=600)
2.9-6.3
