Термопреобразователи ТПП/ТПР-0192,
ТПП/ТПР-0192А, ТПР-0292, ТПР-0292-01, ТПП/ТПР-0192-13,
ТПП/ТПР-0192-01, ТПП/ТПР-0192-02, ТПП/ТПР-0192-03, ТПП/ТПР-0192-04
ТПП/ТПР-0192-05А, ТПП/ТПР-0192-05Б, ТПП/ТПР-0192-06А, ТПП/ТПР-0192-05Б
Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы,
не взаимодействующие с материалом термоэлектродов и не разрушающие материал
защитной арматуры.
Диапазоны измерения:
для ТПП 0...+1300°С (t ном.=+1000°С),
для ТПР +600...+1600°С (t ном.=+1300°С).
для ТПР +300...+1350°С (t ном.=+1000°С для ТПП/ТПР-0192-05А, ТПП/ТПР-0192-05Б,
ТПП/ТПР-0192-06А, ТПП/ТПР-0192-05Б ).
Номинальные статические характеристики
для ТПП - S, для ТПР - В (по ГОСТ Р 8.585).
Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).
Основная погрешность измерения
для S ±2.4°С, от 0 до 600°С; ±0.004 t (*), от 600 до 1300°С.для В ±0.005 t (*).
t (*) - значение измеряемой температуры.
Устойчивость к внешним воздействиям
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 12997.
По устойчивости к температуре и относитель-ной влажности окружающего воздуха:
В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
Т3 по ГОСТ 15150 (для тропического исполнения).
| Тип и исполнение датчиков |
Конструктивные особенности |
Показатель тепловой инерции, с, не более
|
Длина монтажной части L ( длина l ), мм
|
Масса,кг |

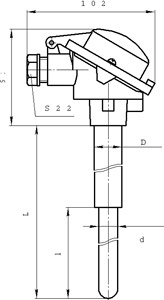

| ТПП/ТПР-0192 |
Защитная арматура - без штуцера, материал - сталь
12Х18Н10Т (D), погружаемая часть - корунд КТВП(d), D/d=30/20 мм,
материал головки - алюминиевый сплав. Термоэлектро-ды О 0.5 - 0.5 мм или
О 0.4 - 0.5 мм. Рабочий спай изолирован.Не герме-тичны к измеряемой
среде. |
90 |
500, 800,1000, 1250,1600, 2000( для всех l = 400)
|
0.97-4.3 |
| ТПП/ТПР-0192-А |
То же, что ТПП/ТПР-0192, ноD /d=14/8 мм.,
погружаемая часть - корунд KВПТ. |
90 |
320 (250), 500 (400),800 (400) |
0.28-0.53 |
| ТПР-0292 |
То же, что ТПР-0192, но герметичны к измеряемой
среде (Ру=0.4 МПа) |
90 |
1250, 1600, 2000( для всех l = 400) |
3.13-4.43 |
| ТПР-0292-01 |
То же,что ТПР-0292, но D/d=25/15 мм. |
90 |
1250, 1600, 2000( для всех l = 400) |
2.4-3.7 |
| ТПП/ТПР-0192-13 |
То же, что ТПП/ ТПР-0192, но D/d=25/15 мм. Имеет
керамическую клем-мную колодку. |
90 |
500, 800, 1000,1250, 1600, 2000( для всех l =
400) |
0.8-3.4 |
| |
|
|
|
|

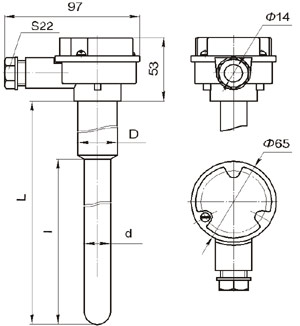

| ТПП/ТПР-0192-01 |
Защитная арматура - без штуцера, материал - сталь
ХН78Т (ХН45Ю),или сталь 15Х25Т, погружаемая часть - корунд КТВП для ТПР
или керамика МКРЦ для ТПП (d), D/d=30/20 мм, материал головки -
алюминиевый сплав. Термоэлектроды О 0.5 - 0.5 мм или О 0.4 - 0.5 мм.
Рабочий спай изолирован. Не герметичны к измеряемой среде.Имеет
керамическую клемную головку. |
90 |
500 (400), 800 (600), 1000(800), 1250(900),
1600(900), 2000(900) |
2.4-7.5 |
| ТПП/ТПР-0192-02 |
То же, что ТПП/ТПР-0192-01, но герме-тичны к
измеряемой среде (Ру=0.4 МПа) |
90 |
500 (400), 800 (600), 1000(800), 1250(900),
1600(900), 2000(900) |
2.5-7.6 |
| ТПП/ТПР-0192-03 |
То же, что ТПП/ТПР-0192-01, но D/d= 25/15 мм.
|
90 |
500 (400), 800 (600), 1000(800), 1250(900),
1600(900), 2000(900) |
2.0-5.7 |
| ТПП/ТПР-0192-04 |
То же, что ТПП/ТПР-0192-01, но герме-тичны к
измеряемой среде (Ру=0.4 МПа), D/d= 25/15 мм. |
90 |
500 (400), 800 (600), 1000(800), 1250(900),
1600(900), 2000(900) |
2.1-5.8 |
| |
|
|
|
|

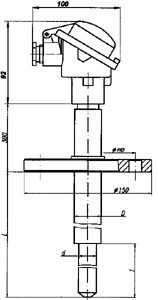

| ТПП/ТПР-0192-05А |
Защитная арматура из стали ХН78Т (ХН45Ю) (D),с
фланцем О 150 мм из стали 12Х18Н10Т. Погружаемая часть -газоплотный
карбид кремния (d), D/d=32/25 мм, арматура прямая.Материал
головки-алюминиевый сплав. Термоэлектроды О 0.5 - 0.5 мм. Рабочий спай
изолирован. Не герметичны к измеряемой среде. Усиленная защита
термоэлектродов. |
300 |
700 (400), 800 (600), 1000(600), 1250(600),
1600(600) |
7.4-9.2 |
| ТПП/ТПР-0192-05Б |
То же, что ТПП/ТПР-0192-05А, но мате-риал
защитной арматуры-сталь 15Х25Т (D). |
300 |
700 (400), 800 (600), 1000(600), 1250(600),
1600(600) |
7.4-9.2 |
| ТПП/ТПР-0192-06А |
То же, что ТПП/ТПР-0192-05А, но герме-тичны к
измеряемой среде Ру=0.4 МПа. |
300 |
700 (400), 800 (600), 1000(600), 1250(600),
1600(600) |
7.5-9.3 |
| ТПП/ТПР-0192-06Б |
То же, что ТПП/ТПР-0192-06А, но материал защитной
арматуры-сталь 15Х25Т (D). |
300 |
700 (400), 800 (600), 1000(600), 1250(600),
1600(600) |
7.5-9.3 |
|
