Электропневматические клапаны ЭПК 300

Электропневматические клапаны серии ЭПК 300 представляют собой модульный ряд клапанов, предназначенных для решения задач управления пневматическими приводами во взрывопожароопасных производствах.

Структурными единицами ряда ЭПК 300 являются следующие элементы:

электропневмоклапан ЭПК 300.01;
пневмоклапаны ПК 300, ПК 301, ПК 310, ПК 311, ПК 320;
обратные клапаны ОК 200;
адаптерные платы АП 100, АП 300

Выбор типа модульного блока в зависимости от задачи управления

Задачи управления	Модульный блок	Состав модульного блока
Управление малорасходным приводом запорного клапана	ЭПК 300.100	ЭПК 300.01 АП 100
Управление приводом запорного клапана нормально-закрытым ЭПК 300	ЭПК 300.300	ЭПК 300.01 ПК 300
Управление приводом запорного клапана нормально-открытым ЭПК 300	ЭПК 300.301	ЭПК 300.01 ПК 301
Управление приводом регулирующего или запорно-регулирующего клапана нормально-закрытым ЭПК 300	ЭПК 300.310	ЭПК 300.01 ПК 310 АП 300
Управление приводом регулирующего или запорно-регулирующего клапана нормально-открытым ЭПК 300	ЭПК 300.311	ЭПК 300.01 ПК 311 АП 300
Управление приводом запорного клапана с фиксацией положения его штока при аварийном отключении пневмопитания нормально-закрытым ЭПК 300	ЭПК300.200	ЭПК 300.01 ПК 300 ОК 200
Фиксация приводов регулирующих или запорно-регулирующих клапанов при аварийном отключении (обрыве) пневмопитания, применяется как с ЭПК, так и с ЭПП и с ПП.	ПК 320	ПК 320

Наименование параметра		Значение параметра
		ЭПК 300.100	ЭПК 300.300 ЭПК 300.301	ЭПК 300.310 ЭПК 300.311	ЭПК 300.200	ПК 320
Рабочее давление, кгс/см2		0…10	0,3…10	0…10	0,3…10	0,3…10
Условный проход Ду, мм		1,5	6	6	6	6
Класс загрязненности воздуха по ГОСТ 17433		1, 3	1, 3, 5	1, 3, 5	1, 3, 5	1, 3, 5
Максимальный расход при давлении 6 кгс/см2, м3/час		0,6	12	12	12	12
Диапазон утечек, см3/мин		0,3	0,6	0,6	0,6	0,6
Напряжение питания, В и потребляемая мощность, Вт (ВА), не более	А	=24 В ± 10% до 4 Вт ~24 В ± 10% до 4 Вт
	В	=48 В ± 10% до 6 Вт ~48 В ± 10% до 6 Вт
	C	=110 В ± 10% до 10 Вт ~110 В ± 10% до 15 Вт
	D	=220 В ± 10% до 10 Вт ~220 В ± 10% до 15 Вт
Постоянная включения, %		100
Уровень взрывозащиты		1ExdIICT6
Уровень пылевлагозащиты		IP 65
Температура окружающей среды, °С		-60…+70
Относительная влажность воздуха при t=35°C, не более %		95
Масса, кг		1	1,3	1,5	1,4	0,5

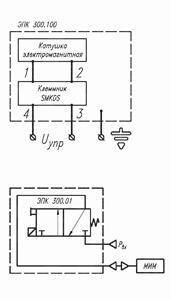

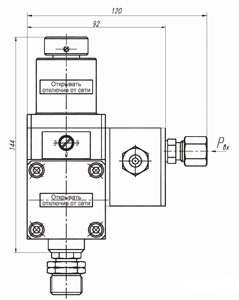

Блок ЭПК 300.100

состоит из модуля ЭПК 300.01 и адаптерной платы АП 100. Модуль ЭПК 300.01 представляет собой электропневматический клапан с прямым электромагнитным управлением, трехпортовый двухпозиционный – 3/2, нормально закрытый (НЗ) с ручным дублером. Адаптерная плата АП 100 представляет собой моноблок с двумя вводами для штуцеров G1/8”, четырьмя отверстиями для крепления с ЭПК 300.01 и кронштейном крепления на пневмоприводе. Входной пневмоввод обеспечивает модульное подключение редуктора давления РДФ 300.

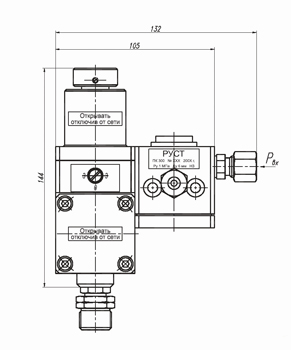

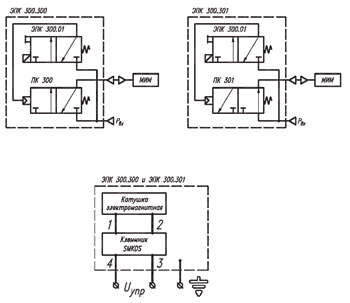

Блок ЭПК 300.300, ЭПК 300.301

состоит из ЭПК 300.01 и ПК 300 (НЗ) или ПК 301 (НО). При этом соединение с ЭПК 300.01 и кронштейном крепления на клапан осуществляется через соответствующее отверстие в ПК с помощью винтов М5х30 и М6х55. Один из штуцерных вводов в ПК обеспечивает модульное подключение РДФ 300. Герметизация стыка между ЭПК и ПК осуществляется с помощью резиновых колец. При данной модульной сборке блоки используются для управления запорными клапанами

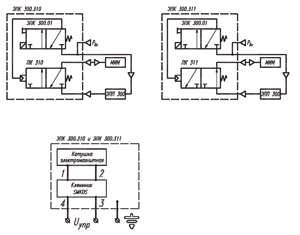

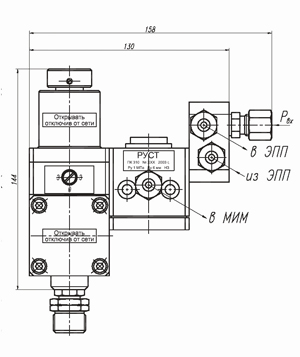

Блок ЭПК 300.310, ЭПК 300.311

Для управления регулирующими и запорно-регулирующими клапанами блоки ЭПК 300.310(НЗ), ЭПК 300.311(НО) применяются совмесно с адаптерной платой АП 300, предназначенной для разделения каналов пневмопитания Рвх и управляющего давления от пневматических или электропневматических позиционеров (ПП и ЭПП) и преобразователей Рэпп, т.к. в зоне малого управляющего давления ПК 310 (ПК 311) не срабатывает. Пневматические и крепежные соединения АП 300 обеспечивают как штуцерное подсоединение Рвх, так и модульное присоединение РДФ 300.

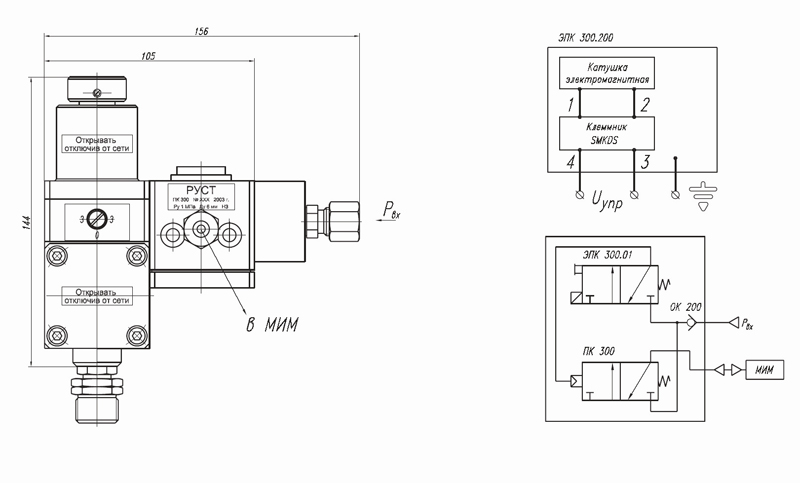

Блок ЭПК 300.200

Дополнительное введение обратного клапана ОК 200 в ЭПК 300.300 обеспечивает мгновенную остановку запорного клапана, запирая линию питания при аварийном отключении. При восстановлении питания запорный клапан начинает движение от уровня аварийной остановки. Также имеется возможность сброса запорного клапана в нулевое положение отключением электропитания. При необходимости ОК 200 обеспечивает модульное подключение РДФ 300.

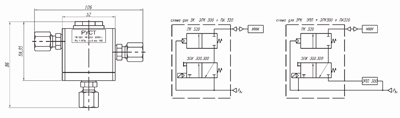

Блок ПК 320

предназначен для остановки регулирующего или запорно-регулирующего клапана при аварийном отключении (обрыве) пневмопитания. При отключении Рвх перекрывается линия связи с пневматическим исполнительным механизмом, и привод останавливается в текущем положении, при возобновлении подачи пневмопитания Рвх линия связи с исполнительным механизмом восстанавливается и движение возобновляется из точки остановки.
