Фильтр-редуктор РДФ 300

Фильтр-редуктор РДФ 300Редуктор давления с фильтром РДФ 300 предназначен для очистки воздуха от механических примесей, сбора конденсата, регулирования и автоматического поддержания заданного уровня выходного давления для питания пневматических приборов. Кроме воздуха могут применяться другие газы, не влияющие на работоспособность нитрильных резин.

Технические параметры

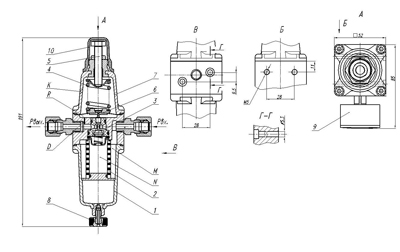

Воздух от пневмомагистрали подается через входной штуцер в полость М, образованную стаканом (1) и фильтроэлементом (2). Очищенный воздух из полости N при открытии нижней дроссельной пары клапана (3) подается потребителю через выходной штуцер. Входной и выходной штуцера одинаковы и имеют присоединительную резьбу G 1/8“. Через дроссель D выходное давление подается в подмембранную полость R, уравновешивая усилие, заданное пружиной (4) при помощи регулировочного винта (5). После регулировки винт (5) закрывается крышкой.

При перегрузке выходное давление пересиливает пружину, поднимает мембрану, а вместе с ней и седло (6) сбросной части клапана (3), обеспечивая сброс воздуха в атмосферу через отверстие K крышки (7). Слив конденсата обеспечивается отпиранием пробки (8). В стандартном исполнении РДФ 300 комплектуется манометром (9), по заказу имеется возможность установить манометр и на входе в РДФ 300.

Установка редуктора вертикальная, при этом возможны два варианта крепления.

  • На кронштейне с помощью резьбовых отверстий (вид Б) винтами М5, длина которых определяется конкретным кронштейном.

  • С помощью отверстий (вид Г-Г) винтами М5x55 при совместном монтаже с ЭПК 300.

Входное давление Рвх, кгс/см2

2,0…10

Условный проход, dу, мм

6

Диапазон регулирования выходного давления Pвых, кгс/см2

0,1…8

Максимальный расход Qmax, м3/час

15

Класс загрязненности входного воздуха по ГОСТ 17433-8

9

Класс загрязненности выходного воздуха

0…1

Степень очистки, мкм

10

Температура окружающей среды, t°С

-60…+85

Габаритные размеры, мм

52x52x176

Масса, кг

0,6
