Концевой выключатель двухпозиционный КВД 610
 Концевой выключатель двухпозиционный
взрывозащищенный КВД 610 предназначен для
дистанционной индикации двух заданных положений
исполнительного механизма поступательного или
вращательного действия с помощью коммутации
электрических цепей постоянного или переменного
тока.
Технические параметры

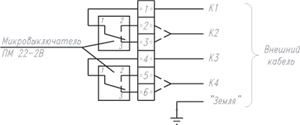

Схема электрическая принципиальная (1–2 и 4–5
нормально разомкнутые контакты, 1–3, 4–6
нормально замкнутые контакты)

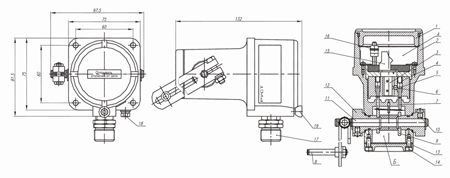

Концевой выключатель КВД 610 представляет
собой литой моноблок, разделенный на две зоны:
электрическую зону А и механическую зону Б.
Принцип действия КВД 610 заключается в
срабатывании микропереключателей ПМ 22– 2В (3)
под действием шарика (6). На шарик (6) действует
механизм, состоящий из конического толкателя
(5), подпружиненного пружиной (4) и
перемещающегося под действием толкателя (7) на
который, в свою очередь, действует механическая
часть КВД 610, связанная непосредственно со
штоком исполнительного механизма. Связь
осуществляется через рычаг (8), ось 11,
регулировочную втулку 12 и жестко закрепленный
на ней профильный кулачок 9.
Технологическая нижняя крышка (13)
фиксируется винтами (14). Устанавливается на
заводе-изготовителе после монтажа механического
блока КВД 610. Верхняя крышка (1),
обеспечивающая доступ к монтажу внешнего кабеля,
фиксируется стопором (19). Коммутация КВД 610 с
внешними электрическими цепями осуществляется
через кабельный ввод (17) и шестипозиционную
клеммную колодку (15) на базе блоков фирмы
PHOENIX SMKDS-2.5 «под винт». К одной группе
контактов подводятся провода от
микропереключателей (3), а к другой подключается
кабель, идущий к системе управления. К контактам
1 и 4 всегда подключаются провода К1 и К3
внешнего кабеля. Провода К2 и К4 подключаются
либо к клеммам 2 и 5, либо к клеммам 3 и 6 в
зависимости от задачи получить нормально
разомкнутые или нормально замкнутые контакты на
каждой линии связи. Внутреннее заземление
осуществляется креплением провода на шпильке
(16) с соответствующим набором гаек и шайб.
Внешнее заземление обеспечивается винтом (18).
|
Угол
поворота, град:
- максимальный
- рабочий |
360
±90 |
|
Маркировка
взрывозащиты |
1ExdIICT6 |
|
Пылевлагозащита |
IP65 |
|
Температура
окружающей среды, °C |
-60...+70 |
|
Относительная влажность воздуха при t=35°C,
% |
95 |
|
Максимальная коммутируемая мощность:
-
при постоянном напряжении
U≤36 В, Вт
- при переменном напряжении
U≤250 В, ВА |
70
200 |
|
Габаритные
размеры, мм |
132х97.5х81.5 |
|
Масса, кг |
0,9 |
|
