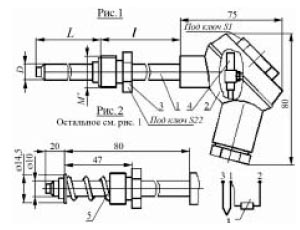

Зонд измерительный ИКЛЖ.405221.002
1 - гильза;
2 - присоединительная коробка;
3 - футорка;
4 - термопреобразователь сопротивления;
5 - пружина.
Назначение
Измерение температуры продуктов сгорания в камерах газотурбинных установок, а также измерение температуры других жидких, сыпучих и газообразных неагрессивных сред в нефтегазовой и энергетической промышленности.
Технические характеристики
| Диапазон измеряемых температур, оC |
от -10 до +650 |
| Предел допускаемой погрешности в диапазоне температур, оC: |
|
|
2,5 |
|
|
±[2,5+0,007(t-300)] |
| Показатель тепловой инерции в воде, с |
≤ 1,5 |
| Степень защиты по ГОСТ 14254-80 |
IP54 |
| Материал защитной арматуры |
сталь 12Х18Н10Т |
| Масса, кг |
от 0,35 до 2,0 |
| Срок службы, год |
12,5 |
| Гарантийный срок службы, год |
1,5 |
| "Горячий" спай термопары |
не изолирован от корпуса |
| Схема подключения |
4-проводная |
Устойчивость и прочность |
| Синусоидальная вибрация по ГОСТ 12997-84 |
F2 |
Состав:
- термоэлектрический преобразователь с НСХ ХА (К) по ГОСТ Р 50342-92;
- термопреобразователь сопротивления с НСХ 50М по ГОСТ Р 50353-92 (для измерения температуры в зоне холодных концов термопары).
Сведения об эксплуатации
Внесен в Госреестр, сертифицирован ИЦ САГС "Газприборавтоматика".
Комплект поставки
ИКЛЖ.405221.002, ИКЛЖ.405221.002ТО.
|
Обозначение |
Рис. |
D |
L |
l |
M |
S2 |
S1 |
|
ИКЛЖ.405221.002 |
1
|
10
|
120 |
120
|
М20х1,5
|
22
|
32
|
|
-01 |
400 |
|
-02 |
2 |
- |
- |
- |
|
-03 |
1
|
20
|
400 |
160
|
М33х2
|
41
|
32
|
|
-04 |
|
Пример записи при заказе
Зонд измерительный ИКЛЖ.405221.002.
|
