Преобразователи давления
микропроцессорные АИР-20
 Преобразователи
АИР-20 предназначены для непрерывного преобразования значений избыточного
давления (ДИ), разрежения ( ДВ), избыточного давления-разрежения (ДИВ),
абсолютного давления (ДА), разности давлений (ДД) и гидростатического давления
(уровня) жидких и газообразных (ДГ), в том числе агрессивных, сред в
унифицированный токовый выходной сигнал. .
Преобразователи АИР-20 используются в системах автоматического контроля,
регулирования и управления технологическими процессами.
Преобразователи АИР-20 являются микропроцессорными изделиями, что существенно
расширяет их функциональные возможности, улучшает их метрологические
характеристики, облегчает калибровку и уменьшает расходы на эксплуатацию. АИР-20
выпускаются по ТУ 4212-032-13282997-02
Разработаны преобразователи повышенной надежности - АИР-20А для работы в
составе систем управления технологическими процессами атомных электростанций.
Приборы внесены в Государственный реестр средств измерений РФ №23030-02
Функциональные и конструктивные особенности
- высокая точность;
- малая температурная погрешность;
- восемь переключаемых диапазонов преобразования;
- высокая перегрузочная способность;
- переключение единицы измерения (МПа - кгс/см2);
- возможность конфигурирования посредством
интерфейса RS232;
- установка “0” без использования внешних
измерительных приборов;
- два входных унифицированных сигнала одновременно
(4-20 и 0-5 мА);
- демпфирование (усреднение) выходного сигнала;
- запоминание максимальных значений давления и
температуры;
- модели с “открытой мембраной” для измерения в
вязких жидкостях;
- модели с индикацией;
- широкий диапазон питающих напряжений с защитой от
обратной полярности;
- малые габариты;
- разъем 2РМГ14Б4Ш1Е2 и, в комплекте, сальниковый
ввод;
- высокая надежность.
Взрывозащищенные преобразователи АИР-20Ех, АИР-20АЕх,
АИР-20ТЕх, АИР-20ТАЕх соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р
51330.10-99, имеют особо взрывобезопасный уровень взрывозащиты,
обеспечиваемый видом взрывозащиты “искробезопасная электрическая цепь”
уровня “ia”, и маркировку взрывозащиты ExiaIICT6X.
Габаритные размеры, мм, не более:
· АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ - 104х75х100;

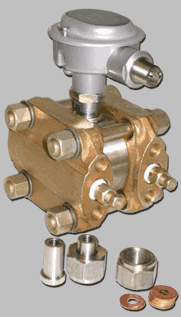

· АИР-20-ДД – 132х110х191;
· АИР-20-ДГ
- электронный блок – 100х90х50,
- зонд - Æ 24х75,
- длина кабеля 10-25 м.
Масса, кг, не более:
· АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ – 0,3 кг;
· АИР-20-ДД – 4,5 кг;
· АИР-20-ДГ – 1 кг.
Присоединительные размеры АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ –
штуцер М20х1,5 (модели хх0) и М24х1,5 (“открытая мембрана” - модели хх1).
Материал, контактирующий с измеряемой средой:
· титановый сплав (мембрана) и 12Х18Н10Т (штуцер) – модели 150-190,
340,350, 360; 230
· нержавеющая сталь 10Х17Н1310Т (мембрана), маслобензостойкая резина
(уплотнительное кольцо) и 12Х18Н10Т (штуцер) – модели 120, 130,140 и хх1,
· 36НХТЮ (мембрана) и углеродистая сталь с покрытием (или 12Х18Н10Т)
(фланцы) – АИР-20-ДД.
Межповерочный интервал 1,5 года.
Средняя наработка на отказ не менее 125000 ч.
Средний срок службы, не менее 12 лет.
Гарантийный срок эксплуатации 18 мес.
|
