Назначение
Коробка соединительная взрывозащищенная КСВ-301
предназначена для соединения электрических цепей во
взрывоопасных зонах.
Исполнения
Коробка в зависимости от количества клемм, вводов и
диаметров присоединительных кабелей выпускается в нескольких
исполнениях в соответствии с таблицей.
| Код прибора |
Кол-во
вводов |
Кол-во
клемм |
Диаметр
кабеля, мм |
Габаритные размеры,
не более, мм |
Масса коробки,
не более, кг |
| КСВ-301-2-4-1 |
2 |
4 |
6,0 ... 7,5 |
170x75x42 |
0,8 |
| КСВ-301-2-4-2 |
9,0 ... 11,0 |
208x75x42 |
| КСВ-301-2-6-1 |
6 |
6,0 ... 7,5 |
215x75x42 |
1,0 |
| КСВ-301-3-6-1 |
3 |
244x115x42 |
| КСВ-301-4-9-1 |
4 |
9 |
1 - 12,0 ... 15,0
3 - 6,0 ... 9,0 |
300x170x42 |
1,3 |
| КСВ-301-5-9-1 |
5 |
1 - 9,0 ... 12,0
4 - 6,0 ... 7,5 |
1,4 |
| КСВ-301-5-9-2 |
1 - 12,0 ... 15,0
4 - 6,0 ... 9,0 |
Технические данные
Коробка имеет степень защиты, обеспечиваемую оболочкой,
IP54 по ГОСТ14254.
Агрессивность среды не должна превышать химическую стойкость
сплава Д16Т ГОСТ4784, стали 20 ГОСТ1050 и резины НО-68-1
ТУ38-005-1166-87.
Коробка состоит из герметичного корпуса и крышки. В корпусе
находится клеммная колодка с резьбовыми контактами для
соединения жил кабелей сечением не более 2,5 мм2. Кабели
входят в коробку через кабельные вводы и закрепляются
резиновыми кольцами.
Характеристика электрических цепей, соединяемых в коробке:
- напряжение 220 В переменного или постоянного тока;
- ток до 10 А.
Средний полный срок службы - не менее 12 лет.
Габаритные размеры коробки - не более приведенных в таблице.
Масса коробки - не более приведенной в таблице.
Взрывозащищенность
Коробки имеют уровень взрывозащищенности "повышенная
надежность против взрыва", маркировку взрывозащиты 2ExеIIT5,
соответствуют ГОСТ Р51330.0, ГОСТ Р51330.8-99 и могут
применятся во взрывоопасных зонах классов 1,2 согласно ГОСТ
Р51330.13-99, "Правилам устройства электроустановок (ПУЭ)",
гл.7.3 и другим нормативно-техническим документам,
определяющим применяемость электрооборудования во
взрывоопасных зонах.
Монтаж и эксплуатация
Вводные устройства рассчитаны на применение кабелей марки
МКШ ГОСТ10348 с наружным диаметром, приведенным в таблице.
Монтаж кабеля ведется в металлорукаве типа РЗ-Ц
ТУ22-5570-83.
Все крепежные болты должны быть надежно затянуты. Уплотнение
кабелей должно быть выполнено самым тщательным образом.
Кабели не должны выдергиваться или проворачиваться в узлах
уплотнения.
Коробка должна быть заземлена с помощью наружного
заземляющего зажима, соединенного стальной шиной с общей
линией заземления.
Условия эксплуатации:
- температура окружающего воздуха от (-50) до (+70)°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт.ст.);
- относительная влажность воздуха до 95% при 35°С и более
низких температурах с конденсацией влаги;
- вибрационные воздействия с частотой не более 35 Гц и
амплитудой смещения не более 0,35 мм.
Комплектность
В комплект поставки входят:
- Коробка соединительная взрывозащищенная КСВ-301 (исполнение
по заказу) - 1шт.
- руководство по эксплуатации - 1 экз.
- этикетка - 1 экз.
Пример записи обозначения при заказе
Коробка соединительная взрывозащищенная КСВ-301 с
количеством вводов 3, количеством клемм 6, с диаметром
присоединительных кабелей 6,0 ... 7,5 мм:
"Коробка соединительная взрывозащищенная КСВ-301-3-6-1"

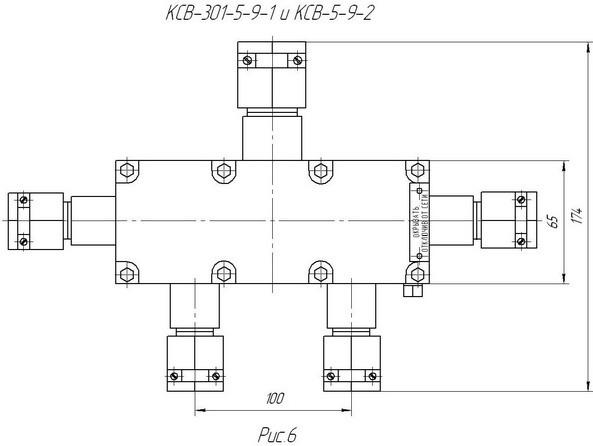

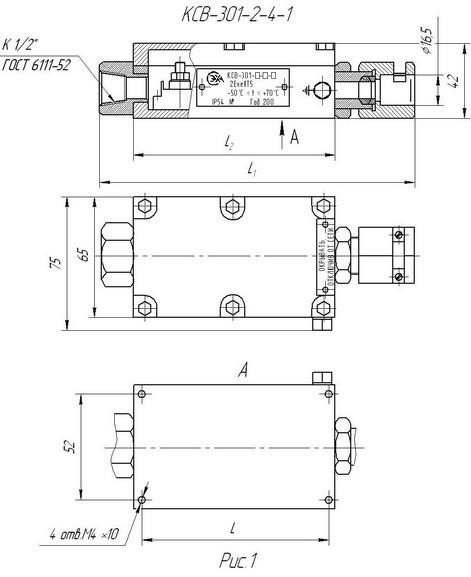

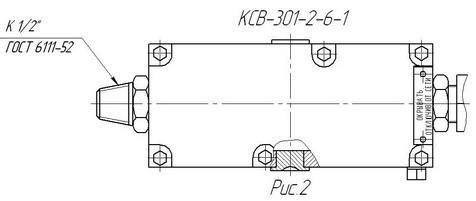

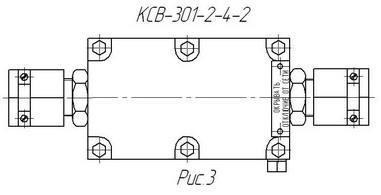

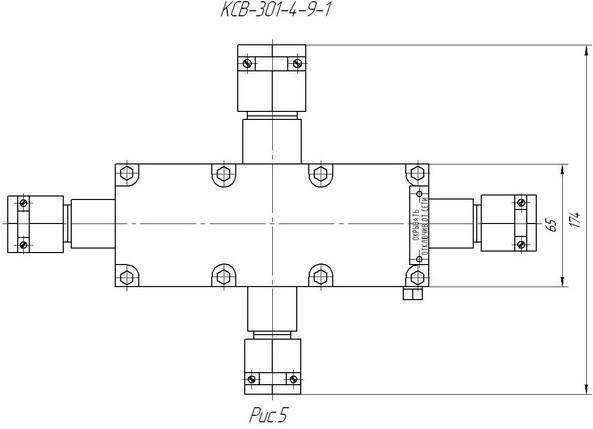

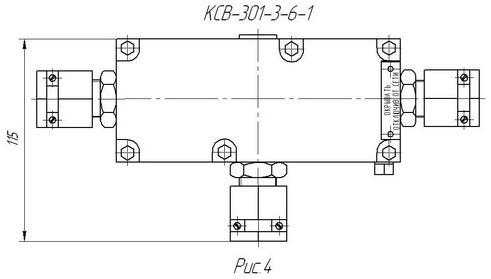

Габаритные и присоединительные размеры КСВ-301:
