Системы контроля плотности (плотномеры электрические) СКП-301

Назначение

Система контроля плотности СКП-301 предназначена для непрерывного измерения плотности жидких сред.

Принцип действия

Система контроля плотности состоит из плотномера жидкости поплавкового с электрическим выходным сигналом ПАЖ-303Э и контроллера СМК-302-5.
Плотномер состоит из измерительного блока и электросилового преобразователя.
Измерительный блок, используя зависимость выталкивающей силы, действующей на погруженное в жидкость тело (поплавок), от плотности этой жидкости, создает на электросиловом преобразователе усилие пропорциональное текущему значению контролируемой плотности.
Электросиловой преобразователь выдает на контроллер токовый сигнал, пропорциональный усилию, развиваемому измерительным блоком.
Контроллер СМК-302-5 обеспечивает:
- питание электросилового преобразователя;
- прием и обработку сигналов от электросилового преобразователя;
- задание диапазона контролируемой плотности;
- коррекцию автоматический температурной компенсации;
- программирование уставок (предупредительных и аварийных);
- сравнение текущего значения контролируемой плотности с заданными оператором уставками;
- включение встроенной (удаленной) световой и звуковой сигнализации в случае превышения текущим значением плотности заданных уставок;
- световую и звуковую индикацию и сообщение на ЖКИ: "ОБРЫВ ПРЕОБРАЗОВАТЕЛЯ" в случае неисправности электросилового преобразователя или канала связи его с контроллером;
- архивирование в энергонезависимой памяти факта начала и окончания превышения текущими значениями плотности уставок, действий оператора и неисправностей канала связи электросилового преобразователя с контроллером;
- замыкание контактов герконового реле при превышении значений уставок с целью активизации удаленной акустической (световой) сигнализации;
- выдачу сигналов управления на блокировку работы насосов.
Контроллер СМК-302-5 может передавать цифровые значения текущей плотности по последовательному интерфейсу RS-485.

Исполнения

Система контроля плотности выпускается в обыкновенном и во взрывозащищенном исполнении, с видом взрывозащиты "искробезопасная электрическая цепь". Система контроля плотности может быть настроена потребителем на любой из диапазонов измерений  ∆ρ (разности между значениями верхних и нижних пределов измерений), указанных в таблице.


Диапазоны
измерения
плотности
∆ρ, кг/м3
Плотность жидкости ∆ρ, кг/м3
500-1000 1001-1500 1501-2000 2001-2500 2501-3000
50-80 50-100 80-200 80-400 80-500

Значение нижнего предела измерений может быть любым в области от 500 до (3000-∆ρ) кг/см3, где ∆ρ - разность пределов измерений.
Параметры контролируемой жидкости:
- плотность от 0,5·103 до 3,0·103кг/м3;
- вязкость до 2,0 Па·с;
- температура от минус 30°С до плюс 120°С;
- избыточное давление от 0 до 1,6 МПа (от 0 до 16 кгс/см2);
- размер механических примесей не должен превышать 0,5 мм;
- газосодержание не регламентируется.
Основная погрешность в зависимости от контролируемой плотности приведена в таблице.

Диапазон
измерений
плотности
∆ρ, кг/м3
Пределы допускаемой основной приведенной погрешности,
% от верхнего предела измерения
Плотность жидкости ∆ρ, кг/м3
500-1000 1001-1500 1501-2000 2001-2500 2501-3000
50, 60 0,1 0,05 0,05 0,03 0,03
70, 80 0,15 0,075 0,075 0,05 0,05
90, 100 - 0,1 0,1 0,075 0,075
200, 300 - - 0,2 0,15 0,15
400, 500 - - - 0,2 0,2

Напряжение питания контроллера  - от сети переменного тока 220 В.
Релейные выходные сигналы коммутируют цепи:
- переменного тока напряжением 250 В, током 5 А;
- постоянного тока напряжением 30 В, током 10 А;
- "сухой" контакт.
Предельная длина линий связи между плотномером и контроллером не более 150 м.
Габаритные размеры, мм, не более:
ПАЖ-303Э - 569x355x400 мм;
СМК-302-5 - 212x198x166 мм.
Масса, кг, не более:
ПАЖ-303Э - 25 кг;
СМК-302-5 - 1,2 кг.

Взрывозащищенность

Система контроля плотности во взрывозащищенном исполнении состоит из:
- плотномера с маркировкой взрывозащиты 0ExiaIICT5X;
- контроллера с видом взрывозащиты "искробезопасная электрическая цепь" и маркировкой [Exia]IIC.
Плотномеры во взрывозащищенном исполнении могут быть установлены во взрывоопасных зонах помещений и наружных установок согласно гл.7-3 "Правил устройства электроустановок (ПУЭ)", гл. ЭIII-13ПТЭ и ПТБ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Контроллеры предназначены для установки вне взрывоопасных зон.
Система с контроллером, исполненным во взрывозащищенном исполнении, соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодна для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Контроллер СМК-302-5 предназначен для установки вне взрывоопасных зон помещений при следующих условиях:
- температура окружающего воздуха - от минус 5 до плюс 40°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.);
- относительная влажность воздуха - 95% при 35°С и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 50 до 35 Гц и амплитудой смещения не более 0,35 мм.
Температура окружающего воздуха в месте установки плотномера ПАЖ-303Э от (-10) до (+50)°С.
Монтаж контроллера в помещениях с наличием в воздухе примесей аммиака, сернистых и других газов, а также производственной пыли, непосредственно у печей и на открытом воздухе не допускается.
Контроллер имеет степень защиты оболочки от проникновения твердых тел и воды IP54 по ГОСТ 14254.
Плотномер имеет степень защиты оболочки от проникновения твердых тел и воды IP67.
Контроллер предназначен для настенного монтажа, крепится на щите с помощью двух винтов М4х50, входящих в комплект поставки.
Габаритные и установочные размеры контроллера СМК-302-5 приведены на рис.1.
Габаритные и присоединительные размеры плотномера ПАЖ-303Э приведены на рис.2.
Монтаж плотномера производится по схеме рис.3

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- контроллер СМК-302-5 - 1шт.
- плотномер ПАЖ-303Э - 1 шт.
- комплект запасных частей - 1 компл.
- комплект монтажных частей - 1 компл.
- комплект инструмента и принадлежностей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.

Пример записи обозначения при заказе

"Система контроля плотности СКП-301"

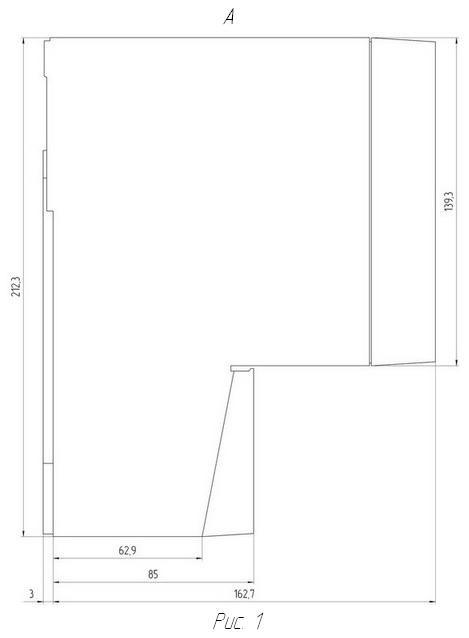

Габаритные и присоединительные размеры СМК-302-5:

Габаритные и присоединительные размеры ПАЖ-303Э:

Схема обвязки плотномера при монтаже:
