Назначение
Пневматический автоматический анализатор
плотности жидкости ПАЖ-303 предназначен для непрерывного
измерения плотности жидких сред не кристаллизующихся, не
загустевающих и не склонных к образованию твердых осадков, и
преобразования результатов измерения в стандартный
пневматический выходной сигнал.
Плотномер может быть использован в комплекте с вторичными
показывающими и регистрирующими приборами, регуляторами и
другими устройствами автоматики и систем управления,
работающими от стандартных пневматических сигналов в
химической, нефтехимической, медицинской, пищевой и других
отраслях промышленности.
Принцип действия
Принцип действия плотномера основан на использовании
физического явления зависимости выталкивающей силы,
действующей на погруженное в жидкость тело (поплавок), от
плотности этой жидкости.
Исполнения
Плотномеры выпускаются в двух исполнениях, согласно
таблице.
| Код прибора |
Диапазон шкалы
∆ρ, кг/м3 |
| ПАЖ-303-1 |
от 10 до 50 |
| ПАЖ-303-2 |
от 50 до 500 |
Технические характеристики
Плотномер настраивается во заказу потребителя на
диапазоны измерений ∆ρ (разности между значениями верхних и
нижних пределов измерений), указанных в таблице.
| Код прибора |
Диапазоны измерений
плотности, ∆ρ, кг/м3 |
| Плотность жидкости
∆ρ, кг/м3 |
| 500-750 |
751-1000 |
1001-1500 |
1501-2000 |
2001-2500 |
2501-3000 |
| ПАЖ-303-1 |
10-50 |
10-50 |
10-50 |
20-50 |
40-50 |
50 |
| ПАЖ-303-2 |
- |
50-80 |
50-100 |
80-200 |
80-400 |
80-500 |
Значение нижнего предела измерений может быть любым в
области от 500 до (3000- ∆ρ)кг/см3, где ∆ρ - разность
пределов измерений.
Параметры контролируемой жидкости:
- плотность от 0,5·103 до 3,0·103кг/м3;
- вязкость до 2,0 Па·с;
- температура от минус 30°С до плюс 120°С;
- избыточное давление от 0 до 1,6 МПа (от 0 до 16 кгс/см2);
- размер механических примесей не должен превышать 0,5 мм;
- газосодержание не регламентируется.
Основная погрешность в зависимости от исполнения приведена в
таблице.
| Код прибора |
Диапазон
измерений
плотности
∆ρ, кг/м3 |
Пределы допускаемой основной
приведенной погрешности,
% от верхнего предела измерения |
| Плотность жидкости
∆ρ, кг/м3 |
| 500-750 |
751-1000 |
1001-1500 |
1501-2000 |
2001-2500 |
2501-3000 |
| ПАЖ-303-1 |
10 |
0,04 |
0,04 |
0,02 |
- |
- |
- |
| 20 |
0,06 |
0,06 |
0,03 |
0,03 |
- |
- |
| 30, 40 |
0,1 |
0,1 |
0,05 |
0,05 |
0,03 |
- |
| 50 |
0,1 |
0,1 |
0,05 |
0,05 |
0,03 |
0,03 |
| ПАЖ-303-2 |
60 |
0,1 |
0,1 |
0,05 |
0,05 |
0,03 |
0,03 |
| 70, 80 |
- |
0,15 |
0,075 |
0,075 |
0,05 |
0,05 |
| 90, 100 |
- |
- |
0,1 |
0,1 |
0,075 |
0,075 |
| 200, 300 |
- |
- |
- |
0,2 |
0,15 |
0,15 |
| 400, 500 |
- |
- |
- |
- |
0,2 |
0,2 |
Давление воздуха питания - 1,4 кгс/см2.
Выходной пневматический сигнал - 0,2-1,0 кгс/см2.
Габаритные размеры - 569x355x400 мм.
Масса не более 25 кг.
Монтаж и эксплуатация
Габаритные и присоединительные размеры плотномера
приведены на рис.1.
Монтаж плотномера производится по схеме обвязки рис.2.
Температура окружающего воздуха от (-10) до (+50)°С.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- плотномер ПАЖ-303 (исполнение по заказу) - 1 шт.
- комплект запасных частей - 1 компл.
- комплект монтажных частей - 1 компл.
- комплект инструмента и принадлежностей - 1 компл.
- техническое описание и инструкция по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
"Плотномер ПАЖ-303-1 ТУ6-91 5Д2.843.005 ТУ. Диапазон
измерений ∆ρ=20 кг/м3. Коэффициент объемного расширения
контролируемой жидкости β=0,0008 1/ °С. Температура
контролируемой жидкости 80°С±5°С."

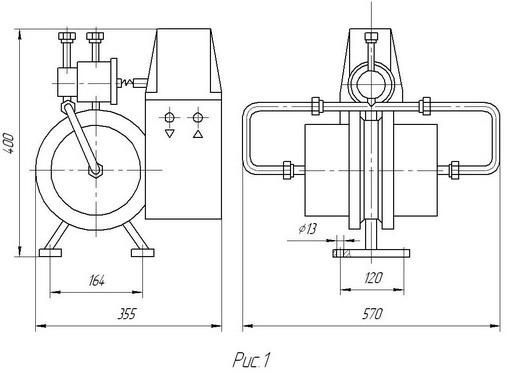

Габаритные и присоединительные размеры ПАЖ-303:

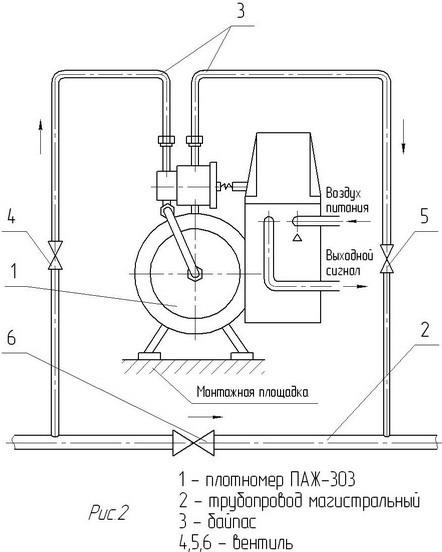

Схема обвязки плотномера при монтаже:
