Назначение
Клапан отсечной взрывозащищенный предназначен
для управления газовым потоком в автоматизированных системах
управления технологическими процессами химических
производств.
Клапан является средством технологического оснащения и
предназначен для применения в химической, нефтехимической и
газовой промышленности.
Принцип действия
Клапан по виду управления является электропневматическим,
по способу управления – с односторонним управлением и
пружинным возвратом.
Конструктивное исполнение клапана – двухходовой, нормально
закрытый (ток открывает). Отличительная особенность от
аналогичных клапанов – отсутствие сброса рабочего газа в
атмосферу при срабатывании клапана.
Управление клапаном осуществляется блоком управления БУ-301
(являющимся составной частью клапана).
Принцип действия клапана состоит в следующем:
- при подаче электрического сигнала на электромагнитную
систему блока управления якорь втягивается в катушку, сопло
управления открывается, а сопла сброса управляющего
пневмосигнала закрываются, давление воздействует на мембрану
пневмопривода и открывает сопло выхода;
- при снятии электрического сигнала положение управляющих
элементов возвращается в исходное состояние, то есть сопло
выхода закрывается.
Исполнения
Клапаны выпускаются в четырех исполнениях, отличающихся
напряжением электрического питания:
ОКВ-301 – 220 В переменного тока;
ОКВ-301-01 – 110 В переменного тока;
ОКВ-301-02 – 48 В постоянного тока;
ОКВ-301-03 – 24 В постоянного тока.
Технические характеристики
Диапазон рабочих давлений – от 1,0 до 8,0 кгс/см2.
Условный проход Ду=15 мм.
Пропускная способность клапана Кv=2,5 м3/ч.
Потребляемая электрическая мощность – не более 7 Вт или 7
В·А.
Ресурс срабатываний – не менее 1·106 циклов.
Средний полный срок службы – не менее 12 лет.
Габаритные размеры клапана приведены на рис. 1.
Масса клапана не более 1,5 кг.
Взрывозащищенность
Управление клапаном осуществляется блоком управления
БУ-301 с уровнем взрывозащиты "взрывонепроницаемая
оболочка", с маркировкой 1ЕхdIICT6 и соответствующим ГОСТ
Р51330.0-99 и ГОСТ Р51330.1-99.
Клапан соответствует всем требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригоден для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Клапан монтируют во взрывоопасных зонах непосредственно у
пневмопривода и заземляют.
Электрический монтаж осуществляется кабелем МКШ 3х0,75.
Монтаж кабеля ведется в стальной газовой трубе диаметром
1/2".
Монтаж пневматических линий клапана производится с
использованием металлических или полиэтиленовых трубок,
рассчитанных на рабочее давление не менее 8 кгс/см2.
Все технические средства, устанавливаемые в линии питания
клапана, должны иметь условный проход не менее 15 мм.
Температура окружающей среды в месте установки клапана
должна находиться в пределах от минус 50 до плюс 70°С.
По защищенности от воздействия окружающей среды клапан имеет
исполнение, защищенное от попадания твердых тел и воды
(IP54).
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- клапан отсечной взрывозащищенный ОКВ-301 (модификация в
соответствии с заказом) - 1 шт.
- комплект принадлежностей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения клапана ОКВ-301 на напряжение
питания 48 В постоянного тока:
"Клапан отсечной взрывозащищенный ОКВ-301-02 2.507.000
ТУ";

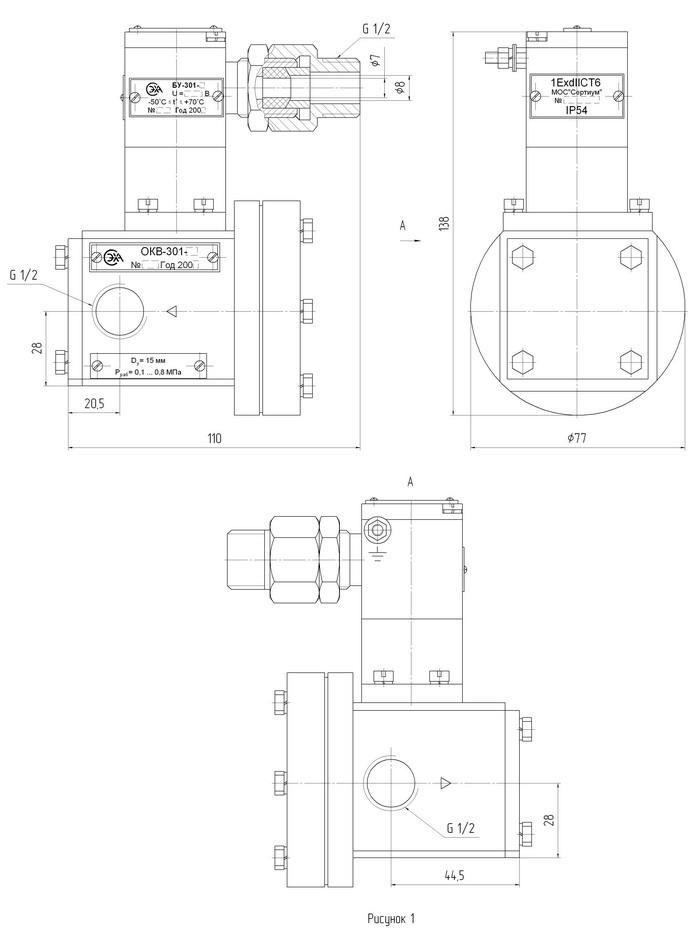

Габаритные и установочные размеры ОКВ-301
