Назначение
Реле предназначено для питания двух и
					трехпроводных датчиков, расположенных во взрывоопасных
					зонах, и преобразования их сигналов в релейные выходные
					сигналы, коммутирующие электрические цепи.
					Принцип действия
					РПИ-301М имеет 2 независимых канала. Реле работает с
					датчиками, имеющими унифицированный токовый сигнал 4-20 мА,
					датчиками релейного типа или "сухой" контакт.
					По каждому каналу задается токовая уставка из лиапазона 4…20
					мА, для датчиков по ГОСТ Р51330.10-99 или из диапазона 0,8
					... 8 мА для датчиков по стандарту NAMUR.
					Величина уставки указывается потребителем при заказе.
					При отсутствии указаний потребителя настраивается значение
					уставки 10 мА для реле по ГОСТ Р51330.10-99 или 4 мА для
					реле по стандарту NAMUR.
					Потребитель имеет возможность перенастроить уставку в выше
					указанных диапазонах.
					При достижении токовым сигналом датчика значения уставки
					включается релейный выходной сигнал и светодиодная
					индикация. Ток в цепи датчика меньше 1 мА для датчиков по
					ГОСТ Р51330.10-99 или меньше 0,5 мА для датчиков по
					стандарту NAMUR считается "обрывом" цепи датчика и включает
					светодиод индикации.
					С РПИ-301М могут поставляться датчики технологических
					параметров:
					– с унифицированным сигналом 4 – 20 мА (датчики температуры
					ДТ-303; датчики давления и перепада давлений ДД-303,
					ДД-304);
					– релейного типа (реле уровня РУК-303, РУК-304, РУК-305;
					датчик конечных положений ДКП-301; реле температуры РТК-303,
					в том числе с сигналами по EН19234 (NAMUR));
					- с "сухими" контактами (реле давления РД-323 ... РД-327;
					реле температуры РТ-304).
					Реле РПИ-301М обеспечивает:
					– питание датчиков, установленных во взрывоопасной зоне;
					– задание уставки в диапазоне 4 – 20 мА для датчиков по ГОСТ
					Р51330.10-99, для датчиков по стандарту NAMUR  от 0,8 до 8
					мА;
					– сравнение входных сигналов от датчиков с уставками;
					– включение релейного выходного сигнала (НР и НЗ контакты)
					при превышении значения уставки;
					– световую сигнализацию состояния выходных и входных цепей.
					Реле РПИ-301М в комплекте с датчиками может быть
					использовано:
					– как техническое средство для создания небольших схем
					защиты, сигнализации и контроля технологического
					оборудования;
					– в качестве релейного преобразователя технологических
					параметров для сопряжения с устройствами и системами,
					имеющими дискретные или контактные входы.
					Исполнения
					Реле выпускаются в следующих исполнениях:


							| Тип изделия |
							Питание, В |
							Цвет индикатора
							"СРАБ" |
							Стандарт на параметры
							искробезопасной цепи |


							| при Iвх < Iу  |
							при Iвх > Iу  |


							| РПИ-301М-220-1 |
							~220 |
							красный |
							зеленый |
							ГОСТ Р 51330.10-99
							МЭК 60079-11-99))  |


							| РПИ-301М-220-2 |
							зеленый |
							красный |


							| РПИ-301М-24-1 |
							= 24 |
							красный
							 |
							зеленый |


							| РПИ-301М-24-2 |
							зеленый |
							красный |


							| РПИ-301М-220-1N |
							~220 |
							красный |
							зеленый |
							EN 60947-5-6
							(NAMUR) |


							| РПИ-301М-220-2N |
							зеленый |
							красный |


							| РПИ-301М-24-1N |
							= 24 |
							красный |
							зеленый |


							| РПИ-301М-24-2N |
							зеленый |
							красный |


					Технические характеристики
					Входные сигналы:
					от датчиков с унифицированным токовым сигналом, мА - 4 … 20;
					от датчиков релейного типа (ГОСТ Р51330.10-99)(скачок тока в
					диапазоне), мА - 4 … 20;
					от датчиков релейного типа (NAMUR)(скачок тока в диапазоне),
					мА - 0,8 … 8;
					от датчиков типа "сухой" контакт:
					напряжение холостого хода на входе, В, не более - 26;
					напряжение на входе при токе 20 мА, В, не менее - 16;
					Релейные выходные сигналы коммутируют цепи:
					постоянного и пременного тока напряжением 12 ... 250 В;
					ток - до 2А.
					Количество гальванически развязанных каналов - 2.
					Количество уставок по каждому каналу - 1.
					Диапазон задания уставок:
					для датчиков по ГОСТ Р51330.10-99, мА - от 4 до 20;
					для датчиков по стандарту NAMUR, мА - от 0,8 до 8.
					Ток "обрыва" цепи датчика:
					для датчиков по ГОСТ Р51330.10-99, мА - 1;
					для датчиков по стандарту NAMUR, мА - 0,5.
					Напряжение питания, В:
					от сети переменного тока - 187 ... 242;
					от сети постоянного тока - 22 ... 27.
					Потребляемая мощность, Вт, не более - 15.
					Масса, кг, не более - 0,5.
					Габаритные размеры - 70 x 75 x 119. .
					Взрывозащищенность
					Реле РПИ-301М выполнено с видом взрывозащиты
					"искробезопасная электрическая цепь", имеет маркировку
					взрывозащиты [Exia]IICX и предназначено для установки вне
					взрывоопасных зон помещений.
					Реле соответствует требованиям "Общих правил
					взрывобезопасности для взрывопожароопасных химических,
					нефтехимических и нефтеперерабатывающих производств" ПБ
					09-170-97 и пригодно для использования в системах
					противоаварийной автоматической защиты (ПАЗ)
					Монтаж и эксплуатация
					Реле должно устанавливаться вне взрывоопасной зоны в
					закрытом помещении на щите или панели с помощью стандартной
					монтажной динрейки, которая может быть поставлена по
					отдельному заказу. Длина рейки определяется заказчиком и
					равна ширине реле (70 мм), умноженной на количество реле,
					монтируемых на одной рейке.
					При монтаже необходимо руководствоваться гл. ЭШ-13 по ПТЭ и
					ПБТ. Монтаж реле и подвод электропитания к нему производят в
					соответствии с действующим нормативным документом "Правила
					устройства электроустановок" ПУЭ и по рис.2.
					Линия связи электроконтактного датчика с искробезопасным
					входом реле должна быть проложена изолированным медным
					проводом сечением не менее 0,35 мм2 ГОСТ 10348-80Е.
					Сетевые провода и провода коммутируемых цепей должны
					прокладываться отдельно от проводов искробезопасной цепи.
					Использование одного кабеля для искробезопасных и
					искроопасных цепей не допускается.
					Провода искробезопасных цепей должны быть защищены от
					наводок, нарушающих их искробезопасность.
					Электрическая емкость, подключенная к искробезопасным цепям
					реле (включая индуктивность линии связи), - не более 0,03
					мкФ.
					Электрическая индуктивность, подключенная к искробезопасным
					цепям реле (включая индуктивность линии связи), - не более 1
					мГн.
					Сопротивление линии связи между реле и датчиком – не более
					100 Ом.
					Реле имеет степень защиты от проникновения твердых тел и
					воды – IP20 по ГОСТ 14254.
					Условия эксплуатации:
					- температура окружающего воздуха в месте установки реле от
					минус 30 до плюс 70°С;
					- относительная влажность до 95% при 35°С и более низких
					температурах без конденсации влаги;
					- допустимая вибрация в месте установки реле частотой от 10
					до 55 Гц с амплитудой смещения не более 0,35 мм.
					Гарантии изготовителя
					Гарантийный срок хранения - 3 года.
					Гарантийный срок эксплуатации - 18 месяцев.
					Комплектность
					В комплект поставки входят:
					- реле промежуточное искробезопасное РПИ-301М (модификация
					по заказу) - 1 шт.;
					- вставка плавкая ВП1-1 (0,5А/250В)- 2 шт.;
					- руководство по эксплуатации - 1 экз.;
					- паспорт - 1 экз.
					Пример записи обозначения при заказе
					Пример записи обозначения реле  с напряжением питания
					220В переменного тока, с индикацией "СРАБ" при Iвх < Iу
					зеленым цветом, при Iвх > Iу красным цветом и с параметрами
					искробезопасной цепи по ГОСТ Р51330.10-99 при заказе:
					"Реле промежуточное искробезопасное РПИ-301М-220-2
					0.361.001ТУ".

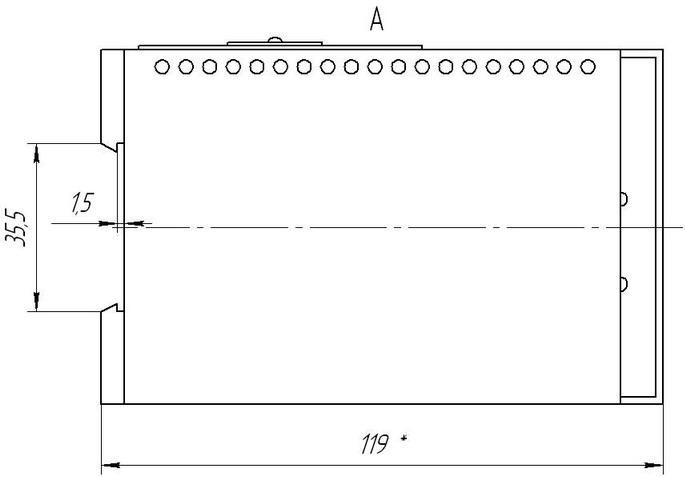

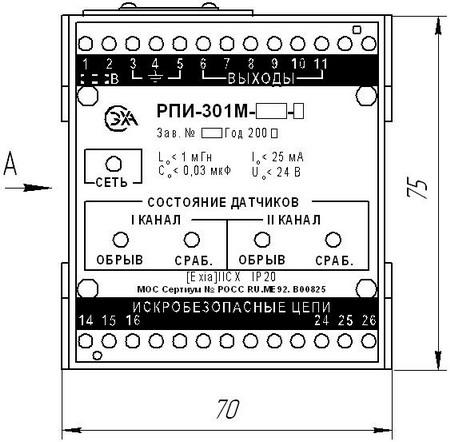

					Габаритные и установочные размеры реле РПИ-301



					Рисунок 1

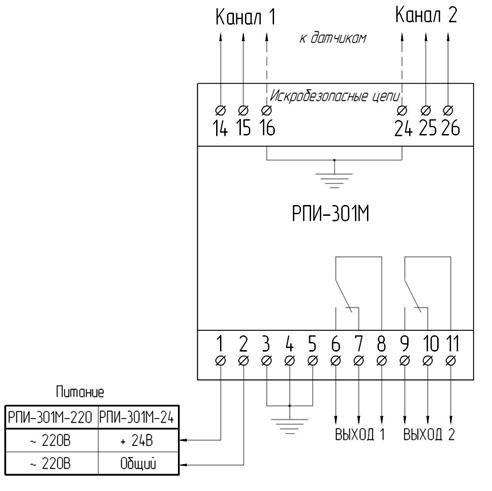

					Схема внешних соединений реле РПИ-301



					Рисунок 2
