Назначение
Реле предназначено для питания двухпроводных
датчиков, расположенных во взрывоопасных зонах, и
преобразования их сигналов в релейные выходные сигналы,
коммутирующие электрические цепи.
Принцип действия
РПИ-301 имеет 2 независимых канала. Реле работает с
датчиками, имеющими унифицированный токовый сигнал 4-20 мА,
датчиками релейного типа или "сухой" контакт.
По каждому каналу задается токовая уставка из диапазона 4…20
мА для датчиков по ГОСТ Р51330.10-99 или из диапазона 0,8 -
8 мА для датчиков по стандарту NAMUR. Потребитель имеет
возможность перенастроить уставку в этих диапазонах.
При достижении токовым сигналом датчика значения уставки
включается релейный выходной сигнал и светодиодная
индикация. Ток в цепи датчика меньше 1 мА для датчиков по
ГОСТ Р51330.10-99 или меньше 0,5 мА для датчиков по
стандарту NAMUR считается "обрывом" цепи датчика и включает
общий релейный выход сигнализации.
С РПИ-301 могут поставляться датчики технологических
параметров:
– с унифицированным сигналом 4 – 20 мА (датчики температуры
ДТ-303; датчики давления и перепада давлений ДД-303,
ДД-304);
– релейного типа (реле уровня РУК-303, РУК-304, РУК-305;
датчик конечных положений ДКП-301; реле температуры РТК-303,
в том числе с сигналами по EN 60947-5-6 (NAMUR));
- с "сухими" контактами (реле давления РД-323 ... РД-327;
реле температуры РТ-304).
Реле РПИ-301 обеспечивает:
– питание датчиков, установленных во взрывоопасной зоне;
– задание уставки в диапазоне 4 – 20 мА для датчиков по ГОСТ
Р51330.10-99, для датчиков по стандарту NAMUR от 0,8 до 8
мА;
– сравнение входных сигналов от датчиков с уставками;
– включение релейного выходного сигнала (НР и НЗ контакты)
при превышении значения уставки;
– световую сигнализацию состояния выходных и входных цепей.
Реле РПИ-301 в комплекте с датчиками может быть
использовано:
– как техническое средство для создания небольших схем
защиты, сигнализации и контроля технологического
оборудования;
– в качестве релейного преобразователя технологических
параметров для сопряжения с устройствами и системами,
имеющими дискретные или контактные входы.
Исполнения
Реле выпускается в следующих исполнениях:
| Тип изделия |
Питание, В |
Характеристики
релейных
выходных сигналов |
Характеристики
релейного
выхода сигнализации
обрыва цепей датчиков |
Стандарт на параметры
искробезопасной цепи |
| напряжение, В |
ток, А |
напряжение, В |
ток, А |
| РПИ-301-1 |
~220 |
~240 |
1 |
- |
- |
ГОСТ Р 51330.10-99
МЭК 60079-11-99)) |
| РПИ-301-2 |
±400 |
0,7 |
| РПИ-301-3 |
"сухой" контакт
~/= 12 ... 250
|
1 |
| РПИ-301-4 |
~240 |
1 |
"сухой" контакт
~/= 12 ... 250 |
1 |
| РПИ-301-5 |
±400 |
0,7 |
"сухой" контакт
~/= 12 ... 250 |
1 |
| РПИ-301-6 |
"сухой" контакт
~/= 12 ... 250 |
1 |
"сухой" контакт
~/= 12 ... 250 |
1 |
| РПИ-301-7 |
= 24 |
"сухой" контакт
~/= 12 ... 250 |
1 |
"сухой" контакт
~/= 12 ... 250 |
1 |
| РПИ-301-8 |
~220 |
"сухой" контакт
~/= 12 ... 250 |
1 |
"сухой" контакт
~/= 12 ... 250 |
1 |
EN 60947-5-6
(NAMUR) |
| РПИ-301-9 |
= 24 |
"сухой" контакт
~/= 12 ... 250 |
1 |
"сухой" контакт
~/= 12 ... 250 |
1 |
Технические характеристики
Входные сигналы:
от датчиков с унифицированным токовым сигналом, мА - 4 … 20;
от датчиков релейного типа (ГОСТ Р51330.10-99)(скачок тока в
диапазоне), мА - 4 … 20;
от датчиков релейного типа (NAMUR)(скачок тока в диапазоне),
мА - 0,8 … 8;
от датчиков типа "сухой" контакт:
напряжение холостого хода на входе, В, не более - 26;
напряжение на входе при токе 20 мА, В, не менее - 16;
Релейные выходные сигналы коммутируют цепи:
| Коммутируемое напряжение |
Ток |
| 240 В переменного тока |
1 А |
| 400 В постоянного тока |
0,7 А |
| 60 В НР и НЗ "сухого" контакта |
3,0 А |
Количество гальванически развязанных каналов - 2
Количество уставок по каждому каналу - 1
Диапазон задания уставок:
для датчиков по ГОСТ Р51330.10-99, мА - от 4 до 20
для датчиков по стандарту NAMUR, мА - от 0,8 до 8
Ток "обрыва" цепи датчика:
для датчиков по ГОСТ Р51330.10-99, мА - 1
для датчиков по стандарту NAMUR, мА - 0,5
Напряжение питания, В:
от сети переменного тока - 187 ... 242
от сети постоянного тока - 22 ... 27
Потребляемая мощность, Вт, не более - 15
Масса, кг, не более - 0,5
Габаритные размеры - 112x180x60
Взрывозащищенность
РПИ-301 выполнено с видом взрывозащиты "искробезопасная
электрическая цепь", имеет маркировку взрывозащиты [Exia]IIC
и предназначено для установки вне взрывоопасных зон
помещений.
Реле соответствует требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригодно для использования в системах
противоаварийной автоматической защиты (ПАЗ)
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающего воздуха – от 5 до 40 °С;
- относительная влажность воздуха - 95% при температуре 35°С
и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 10 до 55 Гц и
амплитудой смещения не более 0,35 мм.
Монтаж реле в помещениях с наличием в воздухе примесей
аммиака, сернистых и других газов, а также производственной
пыли, непосредственно у печей и на открытом воздухе не
допускается.
Реле имеет степень защиты оболочек от проникновения твердых
тел и воды IP20 по ГОСТ 14254.
Реле предназначено для настенного монтажа, крепится на щите
с помощью двух винтов М4х50, входящих в комплект поставки, в
соответствии с рис.1.
Электромонтаж реле производят в соответствии со схемой,
приведенной на рис.2.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- реле промежуточное искробезопасное РПИ-301 - 1 шт.
- комплект монтажных частей - 1 компл.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
- реле с релейными выходными сигналами, коммутирующими
цепи переменного тока напряжением до 240 В, силой тока 1 А,
не имеющее релейного выхода сигнализации обрыва цепей
датчиков и с параметрами искробезопасной цепи по ГОСТ Р
51330.10-99:
"Реле промежуточное искробезопасное РПИ-301-1
0.361.001ТУ".

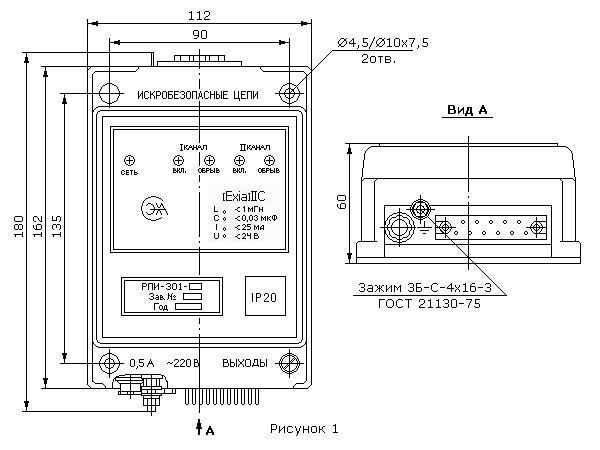

Габаритные и установочные размеры реле РПИ-301

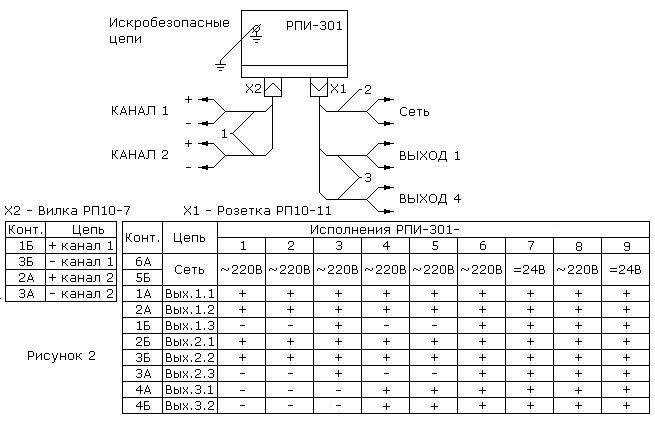

Схема внешних соединений реле РПИ-301
