Назначение
Блок питания искробезопасный БПИ-301
предназначен для питания двухпроводных датчиков и
преобразователей, расположенных во взрывоопасных зонах, и
преобразования сигнала 4-20 мА, протекающего в цепи питания,
в унифицированный по ГОСТ 26.011 сигнал 4 – 20 мА.
Принцип действия
Блок питания выполнен на базе импульсного двухтактного
преобразователя напряжения переменного тока в постоянный и
интегрального МДМ (модулятор – демодулятор) канала
преобразования входного тока 4 – 20 мА, протекающего в цепи
питания, в унифицированный по ГОСТ 26.011 сигнал 4 – 20 мА.
Технические характеристики
Диапазон преобразования входного сигнала в цепи питания
двухпроводного преобразователя, мА - от 4 до 20.
Номинальная статическая характеристика - линейная.
Диапазон изменения выходного сигнала блока при сопротивлении
нагрузки не более 250 Ом, мА - от 4 до 20.
Напряжение постоянного тока, обеспечиваемое блоком в режиме
питания двухпроводного преобразователя при токе от 4 до 20
мА., В, не менее - 15.
Суммарная допустимая емкость, подключенная к искробезопасным
цепям блока (включая емкость линии связи), не должна
превышать 0,1 мкФ.
Суммарная допустимая индуктивность, подключенная к
искробезопасным цепям блока (включая индуктивность линии
связи) не должна превышать 1 мГн.
Предел допускаемой основной погрешности, приведенной к
диапазону изменения выходного сигнала, % - 0,5
Напряжение питания переменного тока, В - 220.
Потребляемая мощность, Вт, не более - 15.
Габаритные размеры, мм, не более - 180х112х60.
Масса, не более, кг - 0,5.
Взрывозащищенность
Блок питания искробезопасный БПИ-301 выполнен с видом
взрывозащиты "искробезопасная электрическая цепь" в
соответствии с ГОСТ Р51330.10, с искробезопасными входными
цепями уровня "ia" и маркировкой [Exia]IIC.
Блок питания соответствует требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригоден для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Блок предназначен для установки вне взрывоопасных зон
помещений.
Условия эксплуатации:
- температура окружающего воздуха – от 5 до 40 °С;
- относительная влажность воздуха - 95 % при температуре 35
°С и более низких температурах без конденсации влаги;
-вибрационные воздействия с частотой от 10 до 55 Гц и
амплитудой смещения не более 0,35 мм.
Монтаж блока в помещениях с наличием в воздухе примесей
аммиака, сернистых и других газов, а также производственной
пыли, непосредственно у печей и на открытом воздухе не
допускается.
Блок имеет степень защиты оболочек от проникновения твердых
тел и воды IP20 по ГОСТ 14254.
Блок предназначен для настенного монтажа, крепится на щите с
помощью двух винтов М4х50, входящих в комплект поставки, в
соответствии с рис.1.
Электромонтаж блока производят в соответствии со схемой,
приведенной на рис.2.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- блок питания искробезопасный БПИ-301 - 1 шт.
- комплект монтажных частей - 1 компл.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
"Блок питания искробезопасный БПИ-301 0.361.001 ТУ".

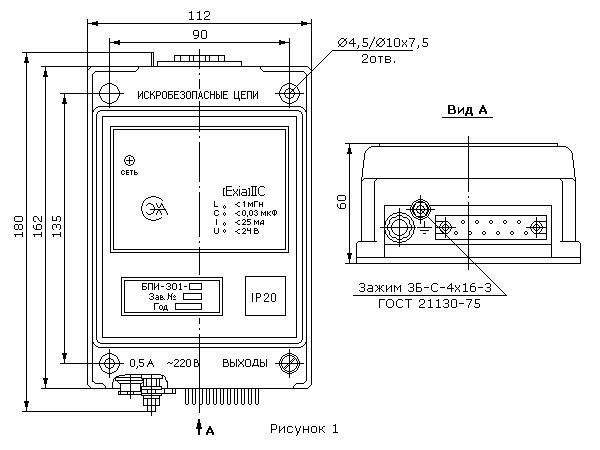

Габаритные и установочные размеры блока питания
искробезопасного БПИ-301

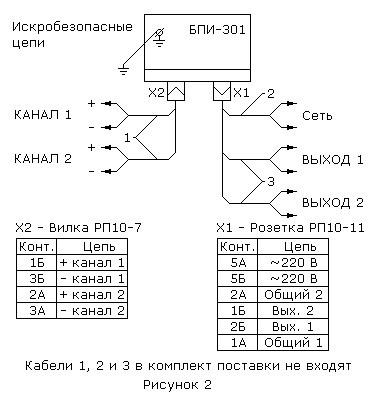

Схема внешних соединений блока БПИ-301
