Назначение
Система звуковая взрывозащищенная СЗВ-301
предназначена для использования в качестве звуковой
сигнализации в промышленных и охранных системах на
взрывоопасных производствах.
Принцип действия
При замыкании входных контактов на блоке МСБИ-302 на
извещатель ИЗВ-301-И подается искробезопасное напряжение
питания. Пьезоэлектрический излучатель звука извещателя
выдает прерывистый сигнал с уровнем звукового давления не
менее 100дБ.
Исполнения
Система выпускается в двух исполнениях:
СЗВ-301-220 - на питание переменным током напряжением 220 В;
СЗВ-301-24 - на питание постоянным током напряжением 24 В.
СЗВ-301-220 состоит из звукового взрывозащищенного
извещателя ИЗВ-301-И и искробезопасного модуля
МСБИ-302-220-3.
СЗВ-301-24 состоит из извещателя ИЗВ-301-И и модуля
МСБИ-302-24-6.
Технические характеристики
Диапазон частот – 3500 Гц ± 15%.
Длительность интервалов прерывистого звучания – 0,5 – 1,5 с.
Уровень звукового давления – не менее 100 дБ (на расстоянии
1 м).
Электрическое питание: СЗВ-301-220 (МСБИ-302-220-3) – от
сети переменного тока напряжением 220 В с допустимым
отклонением от минус 15 до плюс 10%, частотой (50 ± 1) Гц;
СЗВ-301-24 (МСБИ-302-24-6) – от сети постоянного тока
напряжением 24±4В.
Потребляемая электрическая мощность – не более 6 В·А.
Степень защиты от проникновения внутрь твердых тел и воды по
ГОСТ 14254:
- извещателя ИЗВ-301 - IP54;
- модуля МСБИ-302 - IP20.
Средняя наработка до отказа – не менее 100000 ч.
Полный средний срок службы – не менее 12 лет.
Габаритные размеры:
- ИЗВ-301-И - не более 50 х 57 х 109 мм;
- МСБИ-302 - не более 45 х 75 х 125 мм.
Масса:
- ИЗВ-301-И - не более 0,4 кг;
- МСБИ-302 - не более 0,2 кг.
Взрывозащищенность
Извещатель ИЗВ-301-И имеет вид взрывозащиты
"искробезопасная электрическая цепь", маркировку
взрывозащиты 0ЕхiaIICT5X, соответствуют ГОСТ Р51330.0-99 и
ГОСТ Р51330.10-99.
Модуль имеет вид взрывозащиты "искробезопасная электрическая
цепь" в соответствии с ГОСТ Р51330.10, маркировку
взрывозащиты [Exia]IICX.
Система соответствует всем требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригодна для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации системы:
- температура окружающего воздуха от минус 30 до плюс 75°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт.ст.);
- относительная влажность воздуха до 95 % при 30 °С и более
низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 10 до 55 Гц и
амплитудой смещения не более 0,35 мм.
Монтаж системы в помещениях с наличием в воздухе примесей
аммиака, сернистых и других газов, а также производственной
пыли, непосредственно у печей и на открытом воздухе не
допускается.
При монтаже системы необходимо руководствоваться надписями
на извещателе ИЗВ-301-И и модуле МСБИ-302, главой 3.4 ПЭЭП
"Правил эксплуатации электроустановок потребителей".
Модуль МСБИ-302 предназначен для установки вне взрывоопасных
зон помещений.
Извещатель ИЗВ-301-И устанавливается во взрывоопасных зонах
помещений и наружных установок и соединяется с блоком
питания двухпроводной линией. Длина линии связи не более 500
м.
Электромонтаж системы производится двухпроводным кабелем,
например, МКШ 2х0,35 мм2 ГОСТ 10348, в соответствии со
схемой электрической соединений, приведенной на рис.1.
Заземляющий зажим извещателя ИЗВ-301-И необходимо соединить
стальной или медной проволокой с общей линией (контуром)
заземления.
Крепление извещателя ИЗВ-301-И осуществляется монтажной
гайкой М32х1,5, модуля МСБИ-302 – с помощью стандартной
монтажной планки, которая может быть поставлена по
отдельному заказу. Длина планки определяется заказчиком и
равна ширине модуля (45 мм), умноженной на количество
модулей, монтируемых на одной планке.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- модуль сигнально-блокировочный искробезопасный МСБИ-302
(исполнение по заказу) - 1шт.
- извещатель звуковой ИЗВ-301-И - 1 шт.
- комплект запасных частей - 1 компл.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.
Пример записи обозначения при заказе
Пример записи обозначения системы на питание переменным
током напряжением 220В, частотой 50Гц:
"Система звуковая взрывозащищенная СЗВ-301-220"

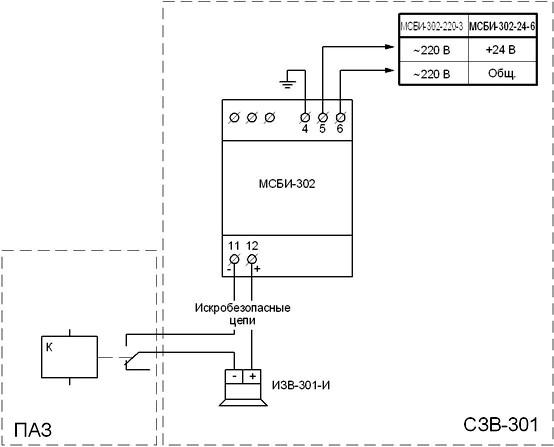

Схема электрическая соединений СЗВ-301
