Назначение
Система контроля вибрации СКВ-301-4Ц
предназначена для контроля технического состояния
оборудования и объектов по вибрации и может быть
использована:
– в системах защиты и сигнализации насосов, компрессоров и
другого технологического оборудования;
– для контроля общего уровня вибрации на объектах;
– в качестве преобразователя вибрации для сопряжения с
устройствами и системами, имеющими дискретные или аналоговые
входы (например, СКН-2002, УБН-2; УАС-24М, УЗС-24М,
УЗС-24МИ, УЗС-8МА).
Принцип действия
Система контроля вибрации состоит из контроллера
СМК-302-2-4Ц и от 1 до 4 датчиков вибрации ДВЦ-301.
Датчики вибрации преобразовывают механические колебания
(вибрацию) объекта в пропорциональные им электрические
колебания (сигналы). Эти сигналы поступают на вход
внутреннего микроконтроллера, где они фильтруются,
усиливаются и выделяются как сигналы пропорциональные
ускорению и виброчастоте по каждой из двух
взаимноперпендикулярных осей.
Внутренний аналого-цифровой преобразователь (АЦП)
микроконтроллера осуществляет преобразование аналоговых
сигналов в соответствующие им цифровые сигналы. Через
последовательный интерфейс RS-485 и линию связи цифровые
сигналы передаются в контроллер СМК-302-2-4Ц для последующей
обработки.
Контроллер СМК-302-2-4Ц обеспечивает:
– прием и обработку сигналов от датчиков вибрации;
– представление на ЖК-дисплее информации о параметрах
вибрации по любому каналу;
– задание необходимого количества уставок по каждому
параметру с выдачей при их превышении звуковых, световых и
релейных выходных сигналов на управление или блокировку
оборудования;
-программирование алгоритма работы по индивидуальному
заказу.
Контроллер СМК-302-2-4Ц может передавать цифровые значения
параметров вибрации по последовательному интерфейсу RS-485.
Исполнения
Датчики выпускаются в двух исполнениях, различающихся
диапазоном измеряемых ускорений:
ДВЦ-301-1 - диапазон измеряемых ускорений 0 ... 20 м/с2 (0
... 2 g);
ДВЦ-301-2 - диапазон измеряемых ускорений 0 ... 100 м/с2 (0
... 10 g).
Система контроля вибрации может контролировать вибрацию в
диапазоне ускорений 0 ... 20 м/с2 (0 ... 2 g) или 0 ... 100
м/с2 (0 ... 10 g), комплектуясь при этом соответствующими
датчиками ДВЦ-301-1 или ДВЦ-301-2.
Контроллер преобразует по каждому из независимых каналов
сигнал датчика вибрации в гальванически развязанный релейный
выходной сигнал.
Контроллер состоит из пластмассового корпуса, на лицевой
стороне которого располагается панель индикации с
жидкокристаллическим дисплеем и кнопками управления. В
нижней части корпуса расположен отсек с кабельными вводами
для подключения датчиков и внешних устройств. Количество и
состав датчиков вибрации определяется при заказе и может
быть от 1 до 4 ДВЦ-301-1 или от 1 до 4 ДВЦ-301-2.
Технические характеристики
Система контроля вибрации СКВ-301-4Ц обеспечивает
контроль:
- виброчастоты в диапазоне 10 ... 1000 Гц с погрешностью
±5%;
- виброускорения в диапазоне 0 ... 20 м/с2 или 0 ... 100
м/с2 с погрешностью ±10%;
- виброскорости в диапазоне 0 ... 800 мм/с с погрешностью
±10%;
- виброперемещения в диапазоне 0 ... 2,0 мм с погрешностью
±10%;
Релейные выходные сигналы коммутируют цепи:
- переменного тока напряжением 250 В, током 5 А;
- постоянного тока напряжением 30 В, током 10 А;
- "сухой" контакт.
Предельная длина линий связи между датчиками и контроллером
не более 700 м.
Напряжение питания СМК-302-2-4Ц:
- от сети переменного тока 220 В.
Потребляемая электрическая мощность – не более 13 Вт.
Габаритные размеры, мм, не более:
СМК-302-2-4Ц – 193 х 192 х 131;
ДВЦ-301 - 61,5 х 28 х 19.
Масса, кг, не более:
СМК-302-2-4Ц – 0,8;
ДВЦ-301 - 0,07.
Взрывозащищенность
Датчики имеют взрывозащищенное исполнение, маркировку
взрывозащиты 0ExiaIICT5Х и устанавливаются во взрывоопасной
зоне помещений всех классов и наружных установок согласно
гл. 7.3 ПУЭ и гл. ЭIII-13 ПТЭ и ПБТ.
Контроллер во взрывозащищенном исполнении выполнен с видом
взрывозащиты "искробезопасная электрическая цепь" с
маркировкой взрывозащиты [Exia]IIC и предназначен для
установки вне взрывоопасных зон.
Система с контроллером, исполненным во взрывозащищенном
исполнении, соответствует "Общим правилам взрывобезопасности
для взрывопожароопасных химических, нефтехимических и
нефтеперерабатывающих производств" ПБ 09-170-97 и пригодна
для использования в системах противоаварийной автоматической
защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации контроллера:
- температура окружающего воздуха – от минус 5 до плюс 40°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт.ст.);
- относительная влажность воздуха - 95 % при 35 °С и более
низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 5 до 35 Гц и
амплитудой смещения не более 0,35 мм
Монтаж контроллера в помещениях с наличием в воздухе
примесей аммиака, сернистых и других газов, а также
производственной пыли, непосредственно у печей и на открытом
воздухе не допускается.
Условия эксплуатации датчиков вибрации:
- температура окружающего воздуха – от минус 40°С до плюс
85°С;
- относительная влажность воздуха – до (95 ± 3)% при 35°С и
более низких температурах без конденсации влаги.
Контроллер имеет степень защиты оболочки от проникновения
твердых тел и воды IP54 по ГОСТ 14254.
Датчик вибрации имеет степень защиты оболочки от
проникновения твердых тел и воды IP54 по ГОСТ 14254.
Контроллер предназначен для настенного монтажа, крепится на
щите с помощью двух винтов М4х50, входящих в комплект
поставки.
Габаритные и установочные размеры контроллера СМК-302-2-4Ц
приведена на рис.1.
Датчик вибрации устанавливается на месте эксплуатации в
резьбовое отверстие М5х12.
Габаритные и установочные размеры датчика вибрации приведены
на рис.2.
Схема электрическая соединений СКВ-301-4Ц приведена на
рис.3.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
-контроллер СМК-302-2-4Ц - 1шт.
-датчики вибрации:
или ДВЦ-301-1 - от 1 до 4 шт;
или ДВЦ-301-2 - от 1 до 4 шт.
- комплект монтажных частей - 1 компл.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.
Пример записи обозначения при заказе
- системы контроля вибрации цифровой на диапазон
ускорений 0 – 2g с тремя датчиками вибрации:
"Система котроля вибрации СКВ-301-4Ц, датчик ДВЦ-301-1 - 3
шт."

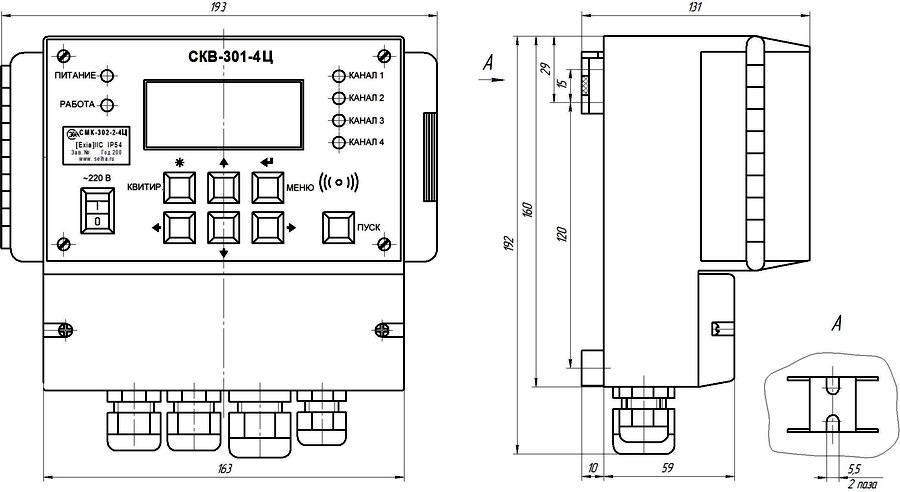

Габаритные и установочные размеры контроллера
СМК-302-2-4Ц
Рисунок 1

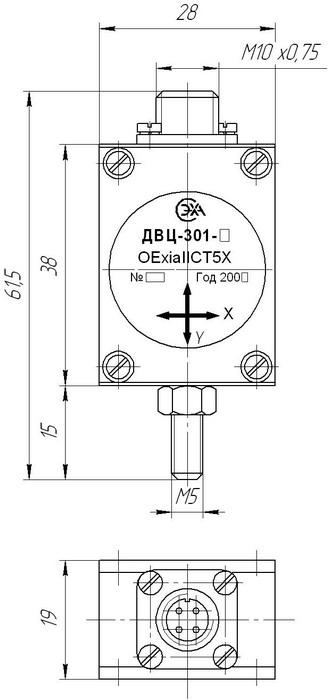

Габаритные и установочные размеры датчика вибрации
ДВЦ-301
Рисунок 2

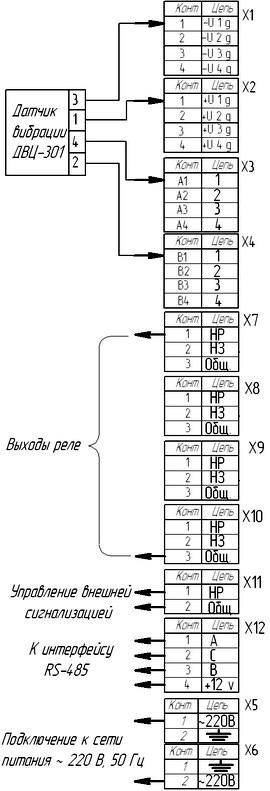

Схема электрическая соединений СКВ-301-4Ц
Рисунок 3
