Система контроля вибрации СКВ-301Д-2

Назначение

Система контроля вибрации СКВ-301Д-2 предназначена для контроля технического состояния оборудования и объектов по вибрации и может быть использована в системах защиты и сигнализации насосов, компрессоров и другого технологического оборудования.


Принцип действия

Система контроля вибрации состоит из реле промежуточного искробезопасного РПИ-301М  и двух датчиков вибрации ДВА-301Д.
Датчики вибрации преобразовывают механические колебания (вибрацию) объекта, на котором они установлены, в аналоговые токовые сигналы (4 ... 20) мА, пропорциональные среднеквадратическому значению виброускорения (СКЗ). Эти токовые сигналы подается на входы реле РПИ-301М, где они обрабатываются и сравниваются с заданными уставками. При превышении текущими параметрами заданных уставок выдается сигнал на включение (отключение) исполнительных силовых реле (сухой контакт) и включается светодиодная индикация "СРАБ".
Потребитель имеет возможность перенастройки уставок.
Ток в цепи датчика меньше 1 мА считается "обрывом" цепи датчика и включает светодиод индикации "ОБРЫВ".

Исполнения

Система контроля вибрации СКВ-301Д-2 может комплектоваться исполнениями реле РПИ-301М, перечисленными в таблице, и датчиками вибрации ДВА-301Д-1 (на диапазон 0 ... 2g) или ДВА-301Д-2 (на диапазон 0 ... 10g) в любых сочетаниях.


Исполнение реле РПИ-301М Питание, В Цвет индикатора "СРАБ"
при Iвх < Iу при Iвх > Iу
РПИ-301М-220-1 ~ 220 В красный зеленый
РПИ-301М-220-2 зеленый красный
РПИ-301М-24-1 = 24 В красный зеленый
РПИ-301М-24-2 зеленый красный

Технические характеристики

Диапазон контролируемых виброускорений СКЗ (в зависимости от модификации ДВА-301Д) - 0 ... 20 м/с2, 0 ... 100 м/с2.
Диапазон рабочих частот 10 ... 1000 Гц.
Погрешность срабатывания СКВ-301Д-2 - ±6%
Релейный выходные сигналы коммутируют цепи:
постоянного и переменного тока напряжением 12 ... 250 В;
ток - до 2А.
Диапазон задания уставок - от 4 до 20 мА.
Ток "обрыва" цепи датчика - 1 мА.
Напряжение питания, В:
- от сети переменного тока 187 ... 242;
- от сети постоянного тока 22 ... 27.
Потребляемая электрическая мощность – не более 16 Вт.
Предельная длина линий связи между датчиком и модулем не более 700 м.
Габаритные размеры, мм, не более:
РПИ-301М - 70 х 75 х 119;
ДВА-301Д – 19,5 х 36 х 59,4.
Масса, кг, не более:
РПИ-301М - 0,5;
ДВА-301Д – 0,07.

Взрывозащищенность

Датчик имеет взрывозащищенное исполнение, маркировку взрывозащиты 0ExiaIICT5Х и устанавливается во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл. ЭIII-13 ПТЭ и ПБТ.
Реле выполнено с видом взрывозащиты "искробезопасная электрическая цепь" с маркировкой взрывозащиты [Exia]IIC и предназначено для установки вне взрывоопасных зон.
Система контроля вибрации соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодна для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Условия эксплуатации реле:
- температура окружающего воздуха – от минус 30 до плюс 70°С;
- относительная влажность воздуха - до 95 % при 35 °С и более низких температурах без конденсации влаги;
- допустимая вибрация в месте установки реле частотой от 10 до 55 Гц с амплитудой смещения не более 0,35 мм.
Условия эксплуатации датчиков вибрации:
- температура окружающего воздуха – от минус 40 до плюс 85°С;
- относительная влажность воздуха - до 95 % при 35 °С и более низких температурах без конденсации влаги;
Реле имеет степень защиты оболочки от проникновения твердых тел и воды IP20 по ГОСТ 14254.
Датчик вибрации имеет степень защиты оболочки от проникновения твердых тел и воды IP54 по ГОСТ 14254.
Линия связи датчика с искробезопасным входом реле должна быть проложена изолированным медным проводом сечением не менее 0,35 мм2 ГОСТ 10348-80Е.
Сетевые провода и провода коммутируемых цепей должны прокладываться отдельно от проводов искробезопасной цепи. Использование одного кабеля для искробезопасных и искроопасных цепей не допускается.
Провода искробезопасных цепей должны быть защищены от наводок, нарушающих их искробезопасность. Сопротивление линии связи между реле и датчиком - не более 100 Ом.
Реле должно устанавливаться вне взрывоопасной зоны в закрытом помещении на щите или панели с помощью стандартной монтажной динрейки, которая может быть поставлена по отдельному заказу. Длина рейки определяется заказчиком и равна ширине реле (70 мм), умноженной на количество модулей, монтируемых на одной рейке.
При монтаже необходимо руководствоваться гл. ЭIII-13 по ПТЭ и ПБТ. Монтаж реле и подвод электропитания к нему производят в соответствии с действующим нормативным документом "Правила устройства электроустановок" ПУЭ и по рис.3.
Датчик устанавливается во взрывоопасной зоне в резьбовое отверстие М5х12 на поверхности, перпендикулярной направлению вибрации.
Габаритные и установочные размеры реле РПИ-301М приведены на рис.1.
Габаритные и установочные размеры датчика вибрации приведены на рис.2.
Схема электрическая соединений СКВ-301Д-2 приведена на рис.3.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- реле РПИ-301М (модификация по заказу) - 1 шт.
- датчик вибрации ДВА-301Д (модификация по заказу) - 2 шт.
- комплект монтажных частей - 1 компл.
- вставка плавкая ВП1-1 (0,5А/250В) - 2 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.

Пример записи обозначения при заказе

Системы контроля вибрации в диапазоне 0-2g с питанием РПИ-301М переменным током напряжением 220В и цветом индикатора "СРАБ" при Iвх < Iу зеленого цвета:
"Система СКВ-301Д-2 с РПИ-301М-220-2 и ДВА-301Д-1"

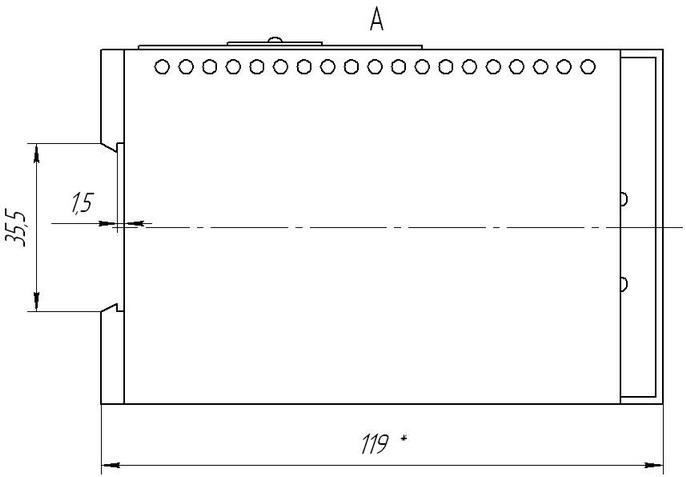

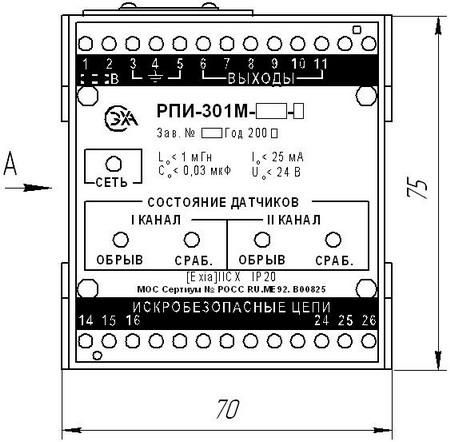

Габаритные и установочные размеры реле РПИ-301М




Рисунок 1

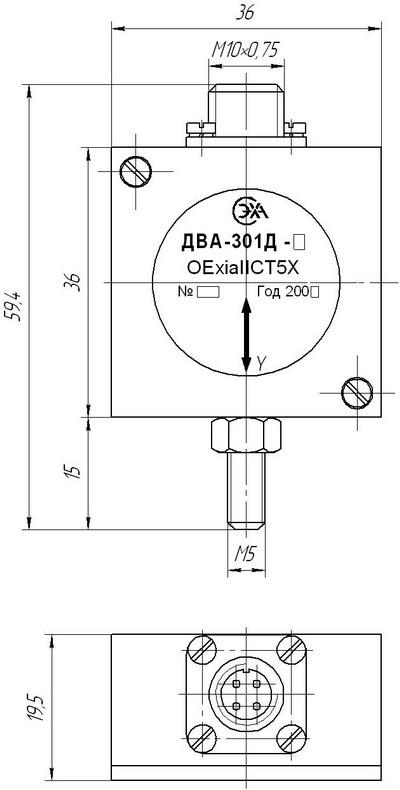

Габаритные и установочные размеры датчика ДВА-301Д

Рисунок 2

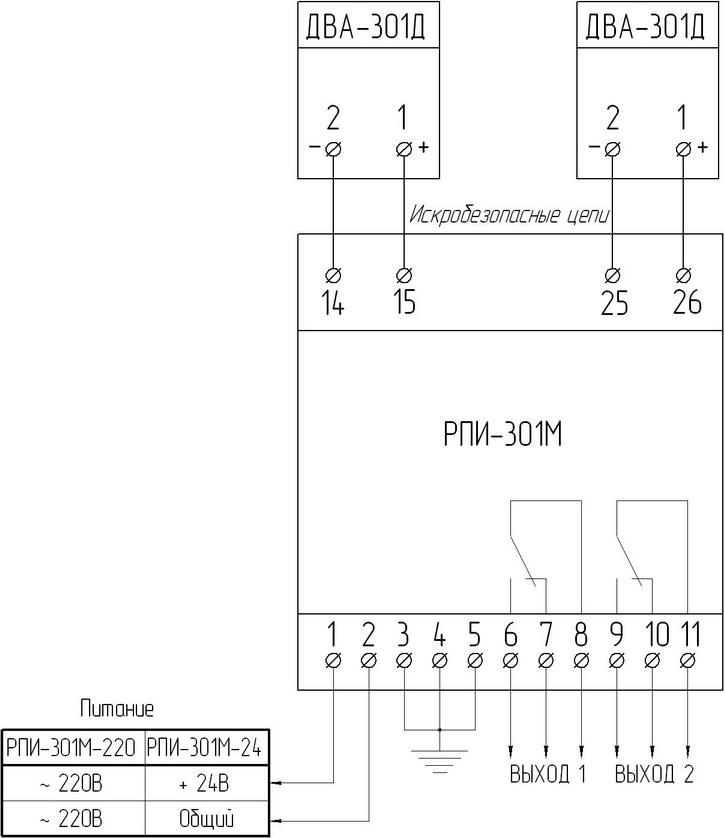

Схема электрическая соединений СКВ-301Д-2

Рисунок 3
