Назначение
Датчики вибрации ДВА-301Д предназначены для
контроля вибрации и могут применяться в системах блокировки
агрегатов (насосов, компрессоров и другого технологического
оборудования), в химической, нефтехимической, пищевой,
медицинской и других отраслях промышленности в нормальных и
взрывоопасных условиях эксплуатации.
Принцип действия
Датчик преобразовывает механические колебания (вибрацию)
объекта, на котором он установлен, в аналоговый токовый
сигнал 4 ... 20 мА, пропорциональный виброускорению. Входной
сигнал (4 ... 20 мА) датчика могут принимать любые
стандартные регистрирующие приборы, работающие с
унифицированными токовыми сигналами.
Исполнения
Датчик выпускается в исполнениях, различающихся
диапазоном измеряемых ускорений:
ДВА-301Д-1 - диапазон измеряемых ускорений 0 ... 20 м/с2 (0
... 2 g); ДВА-301Д-2 - диапазон измеряемых ускорений 0 ...
100 м/с2 (0 ... 10 g).
Технические характеристики
Диапазон ускорений, преобразуемых в токовый сигнал 4 ...
20 мА (в зависимости от модификации) - 0…20 м/с2, 0…100
м/с2.
Погрешность преобразования ускорений в выходной токовый
сигнал - ±6%
Диапазон рабочих частот - 10…1000 Гц
Условия эксплуатации:
- температура окружающего воздуха – от минус 40 до плюс
85°С;
- относительная влажность воздуха – до (95 ± 3)% при 35°С и
более низких температурах без конденсации влаги.
Питание датчика:
В невзрывоопасных зонах – (8 ... 24)В
Во взрывоопасных зонах – от искробезопасной цепи (с уровнем
взрывозащиты "ia" для взрывоопасных смесей, соответствующих
подгруппе IIC) постоянным напряжением 12 В.
Электрические параметры датчика:
- емкость, мкФ, не более - 0,01;
- потребляемый ток - не более 25 мА на канал при напряжении
питания датчика 15 В.
Электрическая мощность, потребляемая датчиком, Вт, не более
- 0,4.
Степень защиты оболочки от проникновения твердых тел и воды
- IP 54 по ГОСТ 14254.
Средняя наработка до отказа – не менее 100000 ч.
Средний полный срок службы – не менее 10 лет.
Масса, кг, не более - 0,07.
Габаритные и установочные размеры датчика приведены на
рис.1.
Взрывозащищенность
Датчик имеет маркировку взрывозащиты 0ExiaIICT5Х,
соответствует ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и может
быть установлен во взрывоопасных зонах помещений всех
классов и наружных установок согласно гл. 7.3 "Правил
устройства электроустановок" (ПУЭ), гл. ЭIII-13 ПТЭ и ПТБ и
другим директивным документам, регламентирующим установку
электрооборудования во взрывоопасных зонах.
Датчик соответствует "Общим правилам взрывобезопасности для
взрывопожароопасных химических, нефтехимических и
нефтеперерабатывающих производств" ПБ-09-170-97,
утвержденным Госгортехнадзором 22.12.97 г. и пригоден для
использования в системах противоаварийной автоматической
защиты (ПАЗ).
Монтаж и эксплуатация
Датчик может быть установлен во взрывоопасных зонах
помещений и наружных установок.
Датчик устанавливается на месте эксплуатации в резьбовое
отверстие М5х12.
В рабочем положении ось корпуса датчика должна совпадать с
направлением контролируемого виброускорения с допускаемым
отклонением не более ± 10°.
Электромонтаж производится экранированным кабелем типа
КПМЭ-П 0,05 мм2 с числом пар 1х2 ТУ5.502.026-92.
Кабель распаивается к выводам розетки в соответствии со
схемой распайки, приведенной на рис.2.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- датчик вибрации ДВА-301Д (модификация в соответствии с
заказом) - 1 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.
Пример записи обозначения при заказе
- датчика ДВА-301Д с диапазоном измеряемых ускорений
0…10g:
" Датчик вибрации аналоговый двухпроводный ДВА-301Д-2".

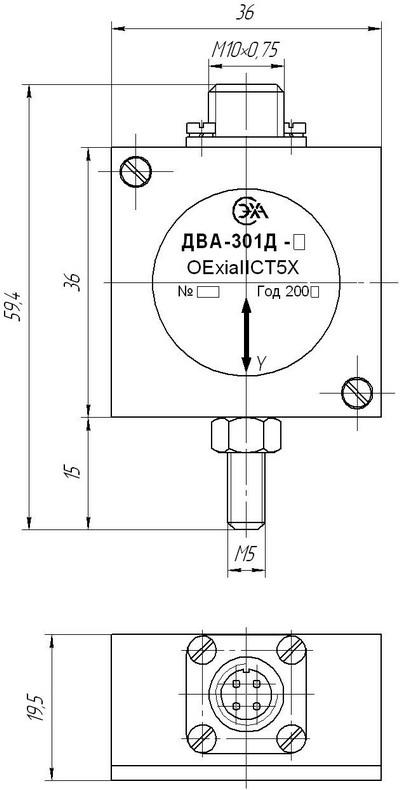

Габаритные и установочные размеры датчика ДВА-301Д
Рисунок 1

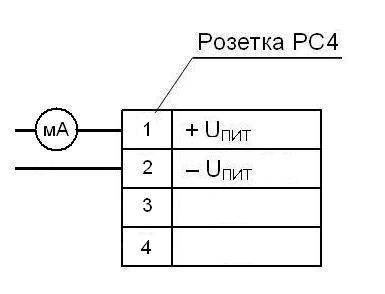

Схема распайки кабеля датчика ДВА-301Д
Рисунок 2
