Назначение
Датчики вибрации ДВА-301М
предназначены для контроля вибрации и могут применяться в
системах блокировки агрегатов (насосов, компрессоров и
другого технологического оборудования), в химической,
нефтехимической, пищевой, медицинской и других отраслях
промышленности в нормальных и взрывоопасных условиях
эксплуатации.
Принцип действия
Датчик преобразовывает в соответствующие аналоговые
сигналы 4...20 мА значения любых от одного до трех
параметров вибрации (по заказу потребителя) из перечисленных:
- ускорение по оси Y;
- ускорение по оси X;
- частота;
- виброскорость;
- виброперемещение.
Выходные сигналы датчика (4...20 мА) могут принимать любые
стандартные регистрирующие приборы, работающие с
унифицированными токовыми сигналами.
Исполнения
Датчик выпускается в шести исполнениях, различающихся
диапазонами контролируемых параметров вибрации, согласно
таблице:
| Код изделия |
Диапазоны
контролируемых параметров |
| Частота, Гц |
Ускорение, м/с2(g) |
Виброскорость, мм/с |
Виброперемещение, мм |
| ДВА-301М-1
|
10 ... 1000
|
0...20 (0...2)
|
0 ... 200 |
0 ... 0,8 |
| ДВА-301М-2
|
0...50 (0...5) |
0 ... 400 |
0 ... 1,2 |
| ДВА-301М-3
|
0...100 (0...10) |
0 ... 600 |
0 ... 1,6 |
По заказу потребителя диапазоны контролируемых параметров могут быть
изменены (расширены или сужены).
Технические характеристики
Погрешность преобразования контролируемых параметров в
выходной токовый сигнал 4 ... 20 мА - ±10% от текущего
значения контролируемого параметра.
Питание датчика:
В невзрывоопасных зонах – (10…18)В
Во взрывоопасных зонах – от искробезопасной цепи (с уровнем
взрывозащиты "ia" для взрывоопасных смесей, соответствующих
подгруппе IIC) постоянным напряжением 12 В ± 10% по
пятипроводной линии связи.
Электрические параметры датчика:
- емкость, мкФ, не более - 0,01
- потребляемый ток - не более 30 мА на канал при напряжении
питания датчика 15В.
Электрическая мощность, потребляемая датчиком, Вт, не более
- 0,4
Степень защиты оболочки от проникновения твердых тел и воды
- IP 54 по ГОСТ 14254.
Средняя наработка до отказа – не менее 100000 ч.
Средний полный срок службы – не менее 10 лет.
Масса, кг, не более - 0,07

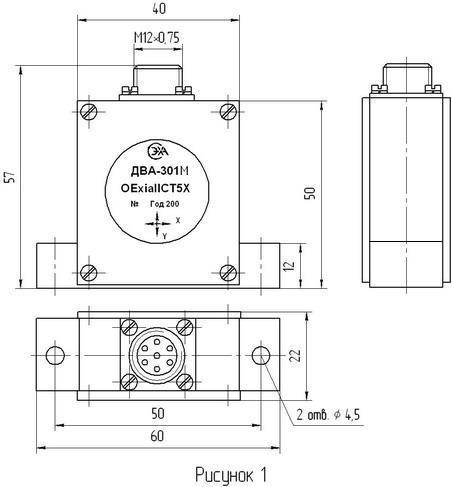

Габаритные и установочные размеры датчика приведены на
рис.1.
Взрывозащищенность
Датчик имеет маркировку взрывозащиты 0ExiaIICT5Х,
соответствует ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и может
быть установлен во взрывоопасных зонах помещений всех
классов и наружных установок согласно гл. 7.3 "Правил
устройства электроустановок" (ПУЭ), гл. ЭIII-13 ПТЭ и ПТБ и
другим директивным документам, регламентирующим установку
электрооборудования во взрывоопасных зонах.
Датчик соответствует "Общим правилам взрывобезопасности для
взрывопожароопасных химических, нефтехимических и
нефтеперерабатывающих производств" ПБ-09-170-97,
утвержденным Госгортехнадзором 22.12.97 г. и пригоден для
использования в системах противоаварийной автоматической
защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающего воздуха – от -40 до +85°С;
- относительная влажность воздуха – до (95 ± 3)% при 35°С и
более низких температурах без конденсации влаги.
Датчик может быть установлен во взрывоопасных зонах
помещений и наружных установок.
Датчик устанавливается на месте эксплуатации при помощи
винтов из монтажного комплекта.
В рабочем положении ось корпуса датчика должна совпадать с
направлением контролируемого виброускорения (или быть
перпендикулярной ему) с допускаемым отклонением не более ±
10°.
Электромонтаж производится экранированным кабелем типа
КПМЭ-П 0,05 мм2 с числом пар 3х2 ТУ5.502.026-92.

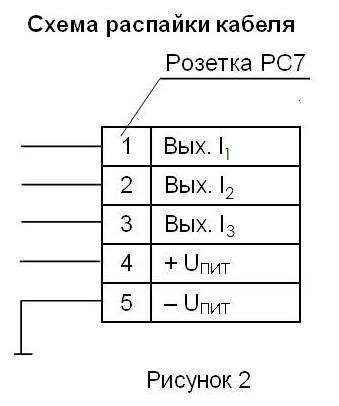

Кабель распаивается к выводам розетки в соответствии со
схемой распайки, приведенной на рис.2. Параметры,
контролируемые каждым из каналов, указываются в паспорте
датчика.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- датчик вибрации ДВА-301М (модификация в соответствии с
заказом) - 1 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.
Пример записи обозначения при заказе
- датчика ДВА-301М для контроля ускорения по оси Y в
диапазоне 10 ... 40 м/с2, частоты 10 ... 100 Гц и
виброперемещения 0 ... 1 мм:
" Датчик вибрации аналоговый ДВА-301М-2, ау = (10...40)
м/с2, F = (10...100) Гц, А = (0...10) мм."
Габаритные и установочные размеры датчика ДВА-301М
