Измеритель вибрации ИВ-301 может быть использован:
- при оперативном контроле параметров вибрации насосов,
компрессоров и другого технологического оборудования;
- для контроля общего уровня вибрации на объектах.
Принцип действия
ИВ-301 является переносным устройством с автономным
питанием, состоит из микропроцессорного измерительного блока
МИБ-301 и комплектуется одним или двумя датчиками вибрации
ДВ-301.
Датчики вибрации ДВ-301 преобразовывают значения ускорений и
частоты в широтно-импульсный модулированный сигнал, который
поступает в микропроцессорный измерительный блок МИБ-301.
Блок МИБ-301 имеет два независимых канала, преобразующих
сигналы датчиков вибрации в отображаемые на
жидкокристаллическом дисплее параметры вибрации:
виброускорение, виброскорость, виброперемещение, частоту в
режиме реального времени.
Исполнения
Датчик вибрации ДВ-301 выпускается в четырех исполнениях
согласно таблице:
| Код изделия |
Диапазон измеряемых
ускорений |
Направление измерения
вибрации |
| ДВ-301-1-2
|
0...20 м/с2 (0...2g)
|
Измерение вибрации по
оси Y |
| ДВ-301-1-10
|
0...100 м/с2 (0...10g) |
| ДВ-301-2-2
|
0...20 м/с2 (0...2g)
|
Измерение вибрации по
осям X и Y |
| ДВ-301-2-10
|
0...100 м/с2 (0...10g)
|
Технические характеристики
Блок МИБ-301 обеспечивает:
- прием и обработку сигналов от датчиков вибрации;
- представление на ЖК-дисплее информации о параметрах
вибрации (в соответствующих единицах) по любому каналу;
- питание от автономного источника (4 литиевых аккумулятора
или 4 гальванических элемента 1,5 В) или от внешнего
источника.
ИВ-301 обеспечивает контроль:
– вибрации в диапазоне частот от 10 до 100 Гц;
– виброускорения в диапазоне 0 - 100 м/с2 (0 - 10 g) или 0 -
20 м/с2 (0 - 2 g) с погрешностью ±5%;
– виброскорости в диапазоне 0 – 800 мм/с с погрешностью ±
5%.
– виброперемещения в диапазоне 0 - 2 мм с погрешностью ± 5%;
Напряжение питания ИВ-301 – 6 или 9В.
Потребляемая мощность - 2 Вт.
Габаритные размеры, мм, не более:
– МИБ-301 – 44 х 100 х 180;
– ДВ-301-1, ДВ-301-2 – 20 х 40 х 50.
Масса, кг, не более:
– МИБ-301 – 0,45;
– ДВ-301-1, ДВ-301-2 – 0,08.
Взрывозащищенность
Датчики имеют взрывозащищенное исполнение 0ExiaIICT5Х и
могут быть установлены во взрывоопасной зоне помещений всех
классов и наружных установок согласно гл.7.3 ПУЭ и гл.
ЭIII-13 ПТЭ и ПБТ.
Монтаж и эксплуатация
Блок МИБ-301 предназначен для эксплуатации внутри
помещений при следующих условиях:
- температура окружающего воздуха – от 5 до 40°С;
- относительная влажность воздуха - 95% при температуре 35°С
и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 10 до 55 Гц и
амплитудой смещения не более 0,35 мм.
Эксплуатация блока МИБ-301 в помещениях с наличием в воздухе
примесей аммиака, сернистых и других газов, а также
производственной пыли, непосредственно у печей и на открытом
воздухе не допускается.
Блок МИБ-301 имеет степень защиты оболочки от проникновения
твердых тел и воды IP20 по ГОСТ 14254.
Датчики вибрации имеют степень защиты оболочки от
проникновения твердых тел и воды IP67 по ГОСТ 14254.
Внешний вид и габаритные размеры блока приведены на рис.1.
Датчики вибрации крепятся двумя винтами М4х40 на опорной
поверхности, перпендикулярной направлению контроля вибрации.
Установочные размеры датчиков вибрации приведены на рис.2.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- блок МИБ-301 - 1 шт.
- датчик вибрации
или ДВ-301-1 - от1 до 2 шт.
или ДВ-301-2 - 1 шт.
- внешний источник питания - 1 шт.
- кабель связи датчика с блоком МИБ-301 - 1 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.
Пример записи обозначения при заказе
- измерителя вибрации для одновременного измерения
вибрации в двух точках вдоль одной оси в диапазоне 0 – 2g:
"Измеритель вибрации ИВ-301 3.035.003 ТУ с ДВ-301-1-2 -
2шт."
- измерителя вибрации для измерения вибрации по двум
взаимно-перпендикулярным осям в диапазоне 0 – 10g:
" Измеритель вибрации ИВ-301 3.035.003 ТУ с ДВ-301-2-10
- 1шт."

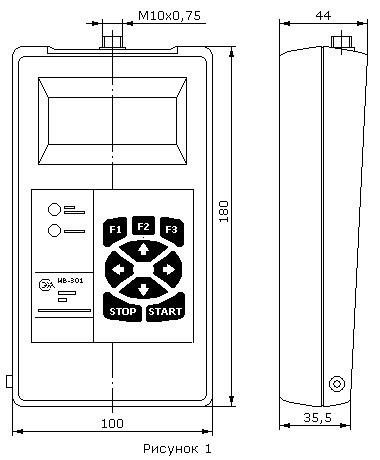

Габаритные размеры блока МИБ-301

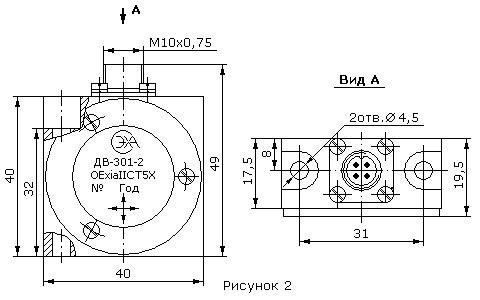

Габаритные и установочные размеры датчиков вибрации ДВ-301
