Назначение
Датчики вибрации ДВ-301 предназначены для
контроля вибрации и могут применятся в системах блокировки
агрегатов (насосов, компрессоров и другого технологического
оборудования), в химической, нефтехимической, пищевой,
медицинской и других отраслях промышленности в нормальных и
взрывоопасных условиях эксплуатации.
Принцип действия
Датчик преобразовывает значения частоты и ускорения по
одной или двум взаимноперпендикулярным осям в
широтно-импульсный модулированный сигнал
Этот сигнал обрабатывается блоками ЗАО НПП "" -
специализированными микропроцессорными контроллерами
СМК-302-2-4, СМК-302-2-8 или микропроцессорным измерительным
блоком МИБ-301 3.035.009 ТУ.
Исполнения
Датчик выпускается в исполнениях, различающихся
диапазоном измеряемых ускорений и количеством осей измерения
вибрации, согласно таблице:
| Код изделия |
Диапазон измеряемых
ускорений |
Направление измерения
вибрации |
| ДВ-301-1-2
|
0...20 м/с2 (0...2g)
|
Измерение вибрации по
оси Y |
| ДВ-301-1-10
|
0...100 м/с2 (0...10g) |
| ДВ-301-2-2
|
0...20 м/с2 (0...2g)
|
Измерение вибрации по
осям X и Y |
| ДВ-301-2-10
|
0...100 м/с2 (0...10g)
|
Технические характеристики
Диапазон измеряемых ускорений (а) ............... в
соответствии с таблицей.
Диапазон измеряемых частот, Гц ............... 0…100.
Погрешность - ±10%.
Условия эксплуатации:
- температура окружающего воздуха – от минус 40°С до плюс
85°С;
- относительная влажность воздуха – до (95 ± 3)% при 35°С и
более низких температурах без конденсации влаги.
Питание датчика:
В невзрывоопасных зонах – (10 ... 18) В
Во взрывоопасных зонах – от искробезопасной цепи (с уровнем
взрывозащиты "ia" для взрывоопасных смесей, соответствующих
подгруппе IIC) постоянным напряжением 12 В ± 10% по
трехпроводной линии связи для ДВ-301-1 или четырехпроводной
– для ДВ-301-2.
Электрические параметры датчика:
- емкость, мкФ, не более ............... 0,01
- потребляемый ток - не более 20 мА при напряжении питания
датчика 15В.
Электрическая мощность, потребляемая датчиком, Вт, не более
............... 0,4
Степень защиты оболочки от проникновения твердых тел и воды
- IP 54 по ГОСТ 14254.
Средняя наработка до отказа – не менее 100000 ч.
Средний полный срок службы – не менее 10 лет.
Масса, кг, не более ............... 0,07
Габаритные и установочные размеры датчика приведены на
рис.1.
Взрывозащищенность
Датчик имеет маркировку взрывозащиты 0ExiaIICT5Х,
соответствует ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и может
быть установлен во взрывоопасных зонах помещений всех
классов и наружных установок согласно гл. 7.3 "Правил
устройства электроустановок" (ПУЭ), гл. ЭIII-13 ПТЭ и ПТБ и
другим директивным документам, регламентирующим установку
электрооборудования во взрывоопасных зонах.
Датчик соответствует "Общим правилам взрывобезопасности для
взрывопожароопасных химических, нефтехимических и
нефтеперерабатывающих производств" ПБ-09-170-97,
утвержденным Госгортехнадзором 22.12.97 г. и пригоден для
использования в системах противоаварийной автоматической
защиты (ПАЗ).
Монтаж и эксплуатация
Датчик может быть установлен во взрывоопасных зонах
помещений и наружных установок.
Датчик устанавливается на месте эксплуатации при помощи
винтов из монтажного комплекта.
В рабочем положении ось корпуса датчика должна совпадать с
направлением контролируемого виброускорения (или быть
перпендикулярной ему) с допускаемым отклонением не более ±
10°.
Электромонтаж производится экранированным кабелем типа КПМЭ-П
0,05 мм2 с числом пар 2х2 ТУ5.502.026-92.
Кабель распаивается к выводам розетки в соответствии со
схемой распайки, приведенной на рис.2.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- датчик вибрации ДВ-301 (модификация в соответствии с
заказом) - 1 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.
Пример записи обозначения при заказе
- датчика ДВ-301 с диапазоном измеряемых ускорений 0…2g
по осям Х и Y:
" Датчик вибрации ДВ-301-2-2 0.283.001 ТУ"

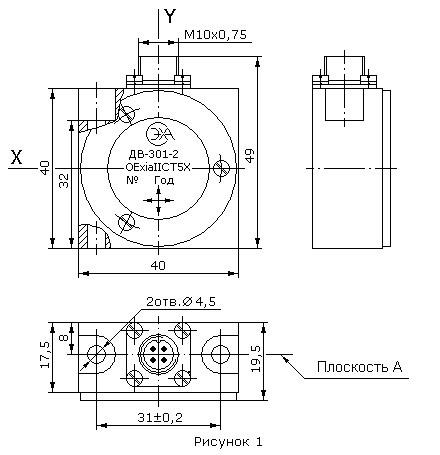

Габаритные и установочные размеры датчика ДВ-301

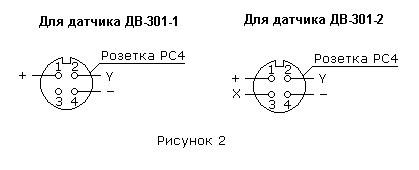

Схема распайки кабеля
