Назначение
Блок выключателей взрывозащищенный БВВ-301 предназначен
для коммутации электрических цепей при достижении приводом
конечных положений в автоматизированных системах управления
технологическими процессами.
Принцип действия
Блок выключателей состоит из коммутирующих элементов и
толкателей, смонтированных в корпусе. В качестве
коммутирующих элементов используются микропереключатели SM5.
При перемещении толкателей блока происходит переключение
контактов микропереключателей. При возвращении толкателей в
исходное положение контакты микропереключателей принимают
исходное положение.
Исполнения
Блок выключателей выпускается в восьми исполнениях,
отличающихся приводным устройством, количеством
микропереключателей и диапазоном эксплуатационных
температур.
Код
прибора |
Конструктивные
особенности |
Комплектация |
Привод |
Количество
микропереключателей |
Диапазон
эксплуатационных
температур |
БВВ-301-01 |
два толкателя
с роликом |
без кулачка |
- |
два |
от минус 60 °С
до плюс 70 °С |
БВВ-301-01-1 |
с кулачком |
АТ051, АТ101 |
БВВ-301-01-2 |
АТ201, АТ251,
АТ301 |
БВВ-301-01-3 |
АТ351, АТ401,
АТ451, АТ501 |
БВВ-301-01-4 |
АТ551, АТ601,
АТ651, АТ701,
АТ801 |
БВВ-301-02 |
один толкатель
с роликом |
без кулачка |
- |
один |
от минус 20 °С
до плюс 80 °С |
БВВ-301-03 |
два толкателя |
два |
БВВ-301-04Т |
четыре |
Технические характеристики
Блок может коммутировать электрические цепи:
- постоянного тока напряжением до 125 В;
- переменного тока напряжением до 250 В;
- силой тока до 3А.
Блок имеет степень защиты от проникновения твердых тел и
воды IP65 по ГОСТ14254.
Прямой рабочий ход толкателей блоков БВВ-301-01,
БВВ-301-01-1, БВВ-301-01-2,
БВВ-301-01-3, БВВ-301-01-4,
БВВ-301-02не превышает 2,5 мм, дополнительный ход в
пределах от 0,3 до 0,6 мм.
Прямой рабочий ход толкателей блоков БВВ-301-03, БВВ-301-04Т
не превышает 1,5 мм, полный ход не менее 3,0 мм.
Усилие прямого срабатывания не более 45Н (4,5 кг).
Средняя наработка до отказа - не мене 100000 ч.
Ресурс срабатываний - 1 · 106 циклов
срабатываний.
Средний полный срок службы - не менее 12 лет.
Длина кабельного вывода блока устанавливается по
согласованию с потребителем. При отсутствии указаний
потребителя блок выпускается с длиной кабеля 1,0 м.
Габаритные и монтажные размеры блоков выключателей приведены
на рис. 1 ... 6.
Масса блока выключателей - не более 0,6 кг.
Взрывозащищенность
Блоки выключателей БВВ-301 имеют уровень взрывозащиты
"взрывобезопасный", вид взрывозащиты "взрывонепроницаемая
оболочка", соответствуют ГОСТ Р51330.0-99, ГОСТ Р51330.1-99.
Блоки исполнений БВВ-301-01, БВВ-301-01-1,
БВВ-301-01-2, БВВ-301-01-3,
БВВ-301-01-4, БВВ-301-02,
БВВ-301-03 имеют маркировку 1ExdIICT6X.
Блок БВВ-301-04Т имеет маркировку 1ExdIICT5X.
Блоки могут устанавливаться во взрывоопасных зонах классов
1, 2 согласно ГОСТ Р 51330.13-99, «Правилам устройства
электроустановок» (ПУЭ гл.7.3) и другим
нормативно-техническим документам, регламентирующим
применяемость электрооборудования во взрывоопасных зонах.
Блоки соответствуют «Общим правилам взрывобезопасности для
взрывопожароопасных химических, нефтехимических и
нефтеперерабатывающих производств (ПБ 09-540-03)
и пригодны для использования в системах противоаварийной
автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Блок устанавливают во взрывоопасных зонах классов 1, 2.
Электромонтаж блока ведется в соответствии с требованиями
ПУЭ, ГОСТ Р 51330.13-99, согласно схемам электрическим
принципиальным, приведенным на рис. 7…10.
Конструктивно предусмотрена возможность монтажа кабеля в
металлорукаве РЗ-Ц-10 ТУ 22-5570-83.
Блок должен быть заземлен как с помощью внутреннего
заземляющего зажима, так и наружного.
Особые условия эксплуатации, обозначенные знаком «Х» в
маркировке взрывозащиты, означают, что электрический монтаж
кабеля блока должен вестись с помощью взрывозащищенных
соединительных коробок, предназначенных для использования в
соответствующей взрывоопасной зоне.
Условия эксплуатации:
- температура окружающего воздуха:
- для блоков БВВ-301-01, БВВ-301-01-1,
БВВ-301-01-2, БВВ-301-01-3,
БВВ-301-01-4, БВВ-301-02,
БВВ-301-03 – от минус 60 до плюс 70 °С;
- для блока БВВ-301-04Т - от минус 20 до плюс 80 °С.
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт. ст.);
- относительная влажность воздуха для блоков
БВВ-301-01, БВВ-301-01-1,
БВВ-301-01-2, БВВ-301-01-3,
БВВ-301-01-4, БВВ-301-02,
БВВ-301-03 до 100 % при 30 °С, для блока
БВВ-301-04Т до 100 % при 40 °С и
более низких температурах с конденсацией влаги.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
Блок выключателей взрывозащищенный БВВ-301 (исполнение по
заказу) - 1шт.
- комплект принадлежностей для исполнений:
- БВВ-301-01-1 - 1 компл.;
- БВВ-301-01-2 - 1 компл.;
- БВВ-301-01-3 – 1 компл.;
- БВВ-301-01-4 – 1 компл.;
- руководство по эксплуатации - 1 экз.
- этикетка - 1 экз.
Пример записи обозначения при заказе
Блок выключателей взрывозащищенный БВВ-301-01-2:
"Блок выключателей взрывозащищенный БВВ-301-01-2
0.239.001 ТУ".

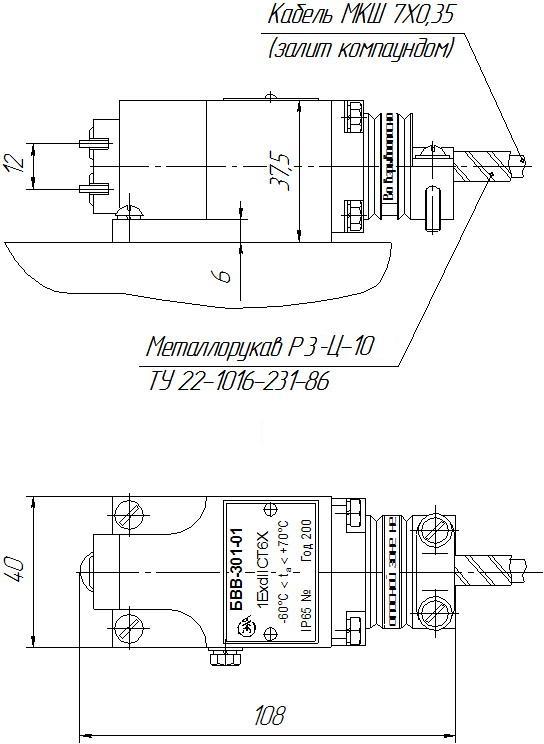

Габаритные и присоединительные размеры блока
выключателей БВВ-301-01
Рисунок 1

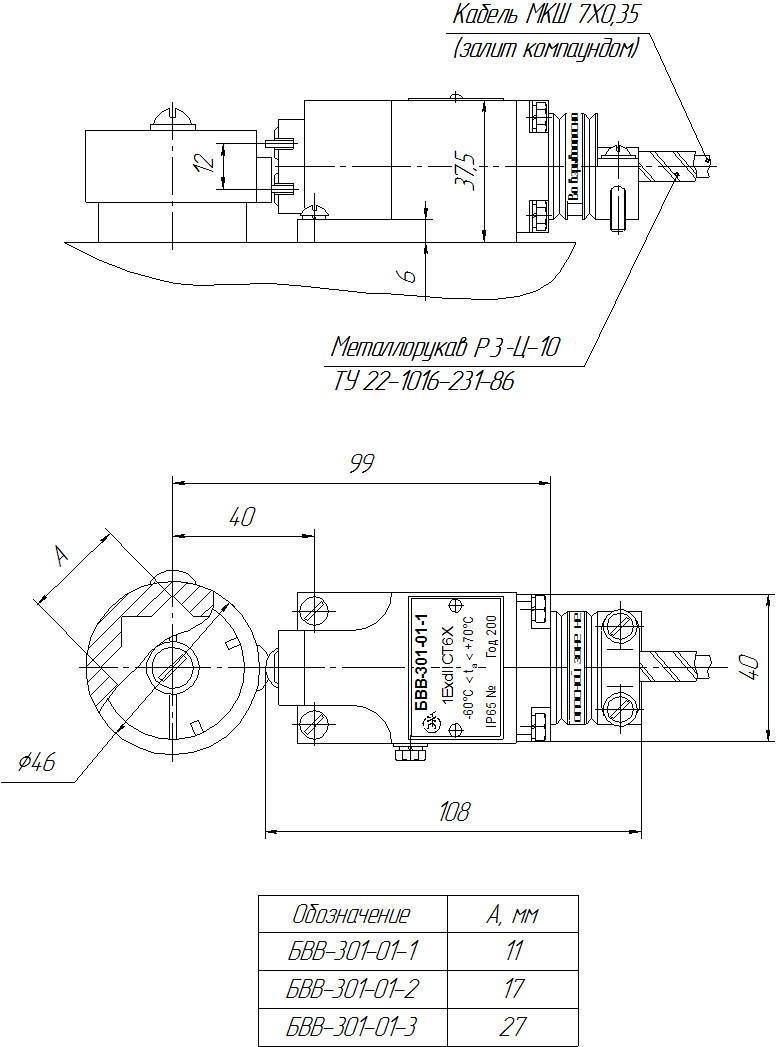

Габаритные и присоединительные размеры блоков
выключателей БВВ-301-01-1 … БВВ-301-01-3
Рисунок 2

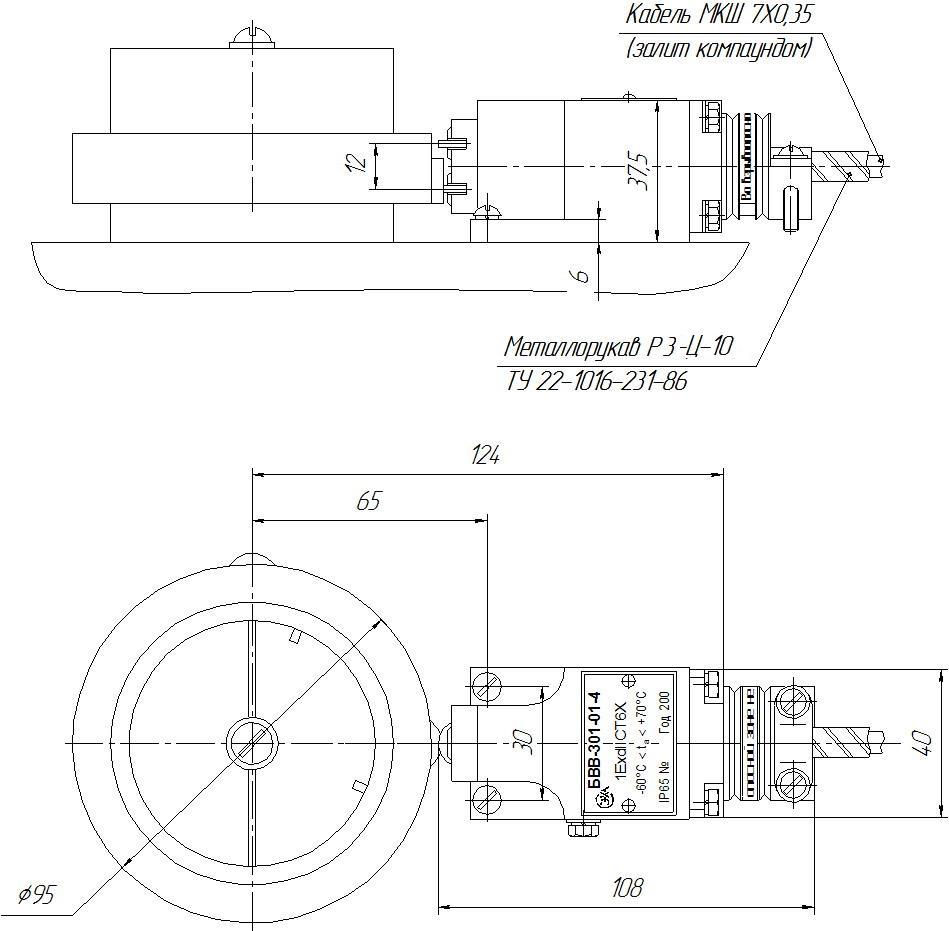

Габаритные и присоединительные размеры блока
выключателей БВВ-301-01-4
Рисунок 3

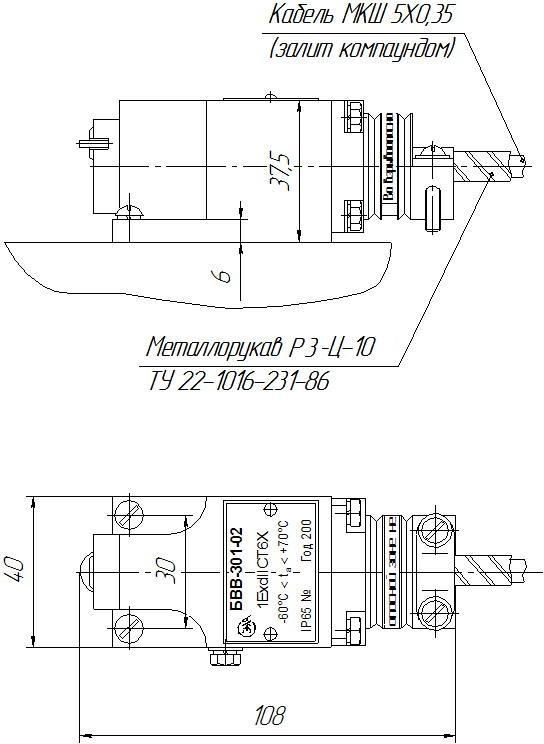

Габаритные и присоединительные размеры блока
выключателей БВВ-301-02
Рисунок 4

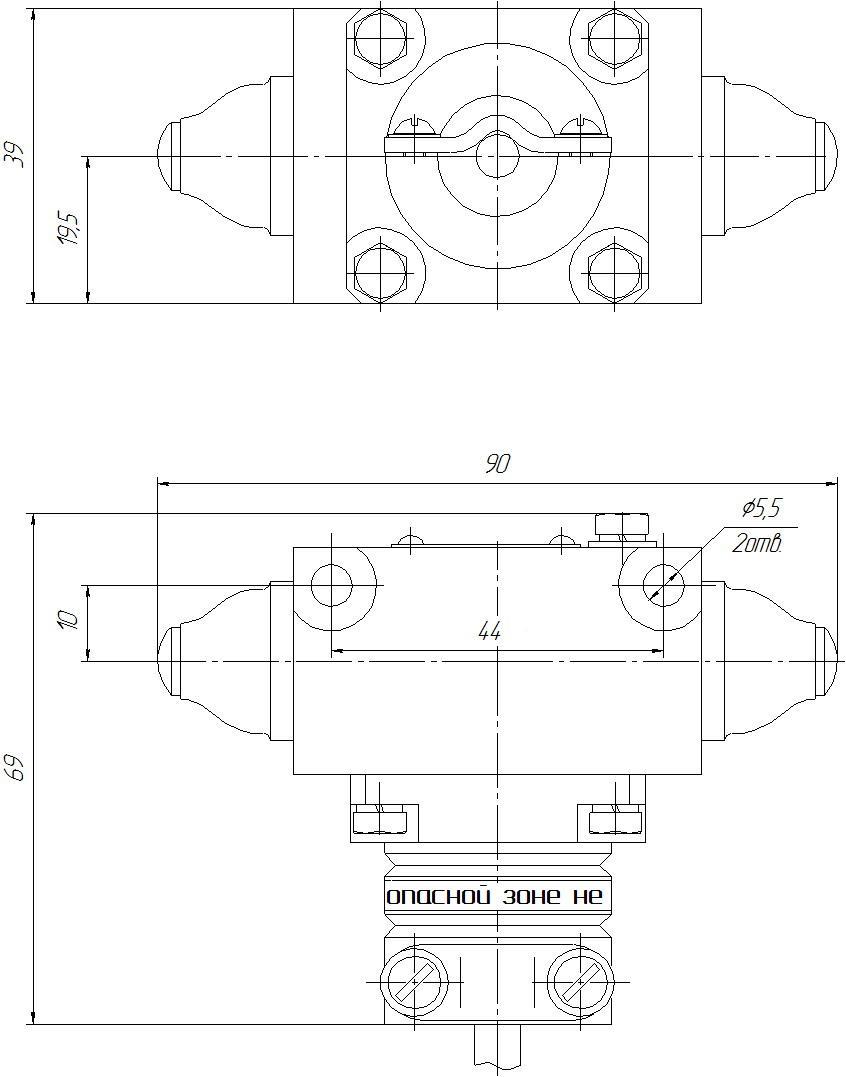

Габаритные и присоединительные размеры блока
выключателей БВВ-301-03
Рисунок 5

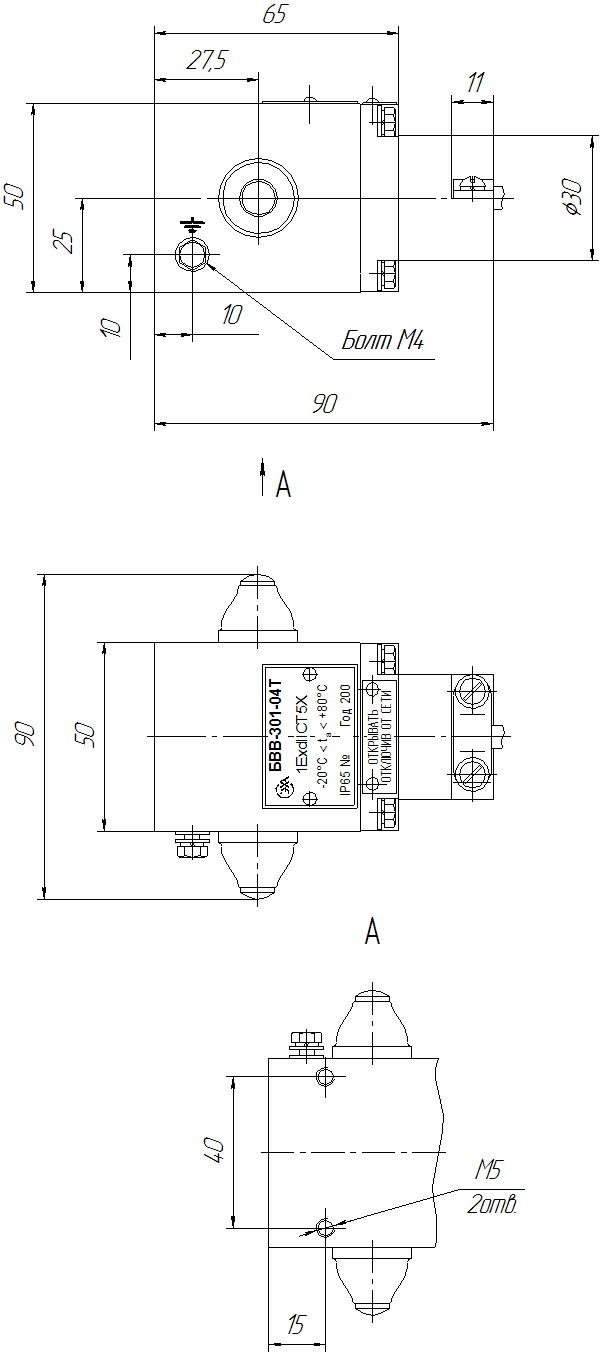

Габаритные и присоединительные размеры блока
выключателей БВВ-301-04Т
Рисунок 6

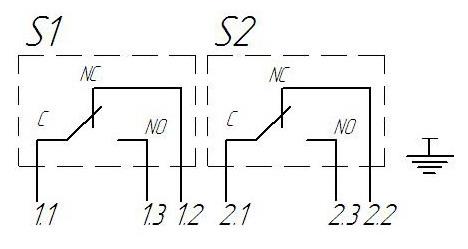

Схема электрическая принципиальная блоков выключателей
БВВ-301-01, БВВ-301-01-1,
БВВ-301-01-2, БВВ-301-01-3,
БВВ-301-01-4
Рисунок 7

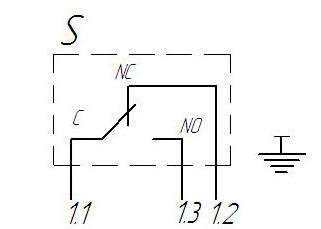

Схема электрическая принципиальная блока выключателей
БВВ-301-02
Рисунок 8

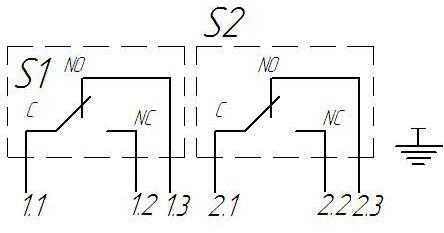

Схема электрическая принципиальная блока выключателей
БВВ-301-03
Рисунок 9

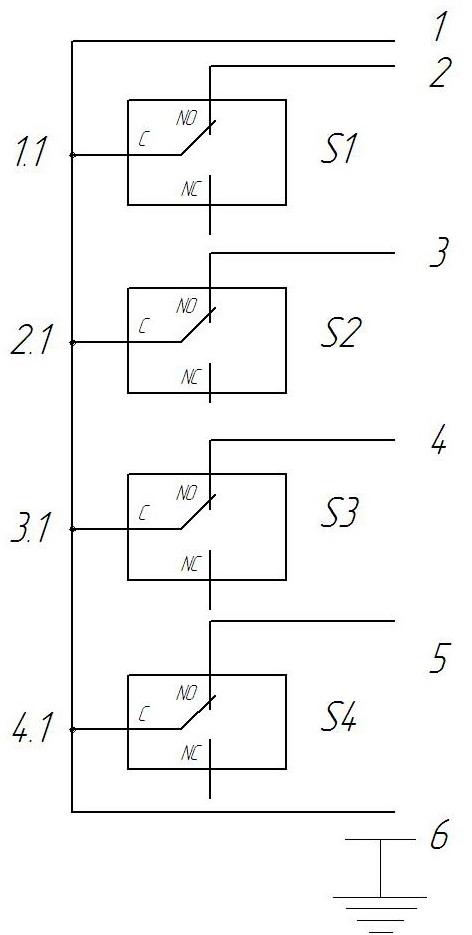

Схема электрическая принципиальная блока выключателей
БВВ-301-04Т
Рисунок 10
