Реле уровня РУ-305ВС (в дальнейшем - реле) предназначено для
контроля уровня жидких технологических сред и коммутации
электрических цепей при достижении уровнем контролируемой
жидкости заданного значения.
Принцип действия
Принцип действия реле основан на перемещении поплавка и
связанного с ним магнита вместе с изменяющимся уровнем. При
достижении заданного уровня происходит срабатывание геркона
(замыкание контактов).
При понижении уровня до зоны возврата контакты геркона
размыкаются.
Исполнения
Реле уровня выпускается в четырех исполнениях в
соответствии с таблицей.
| Код изделия |
Плотность контролируемой
среды, кг/м3 |
Способ защита
кабеля |
| РУ-305ВС-1Т |
от 500 до 1000 |
Труба 1/2" |
| РУ-305ВС-1М |
от
500 до 1000 |
Металлорукав |
| РУ-305ВС-2Т |
от
1000 до 3000 |
Труба 1/2" |
| РУ-305ВС-2М |
от
1000 до 3000 |
Металлорукав |
Технические характеристики
Параметры контролируемой среды:
- температура от минус 50 до плюс 100°С;
- плотность от 500 до 3000 кг/м3 (см. таблицу);
- вязкость до 10 Па·с;
- давление от 0 до 6,0 МПа.
Степень защиты оболочки от попадания твердых тел и воды -
IP54 по ГОСТ 14254.
Агресивность среды не должна превышать химическую стойкость
стали 12Х18Н10Т ГОСТ 5632-72.
Реле не может быть использовано для работы с жидкостями,
кристаллизующимися, выпадающими в осадок или загустевающими
в условиях эксплуатации.
Погрешность срабатывания реле в нормальных условиях
относительно номинального уровня не превышает ± 2 мм вод.ст.
Примечания:
1. Уровнем срабатывания реле считают уровень жидкости, при
котором происходит замыкание контактов.
2. Значения уровня срабатывания Н и плотность контролируемой
жидкости задаются потребителем и приведены в паспорте реле.
Зона возврата реле не превышает 5 мм.
Характеристики электрических цепей, коммутируемых реле:
1) род тока – постоянный, переменный;
2) вид нагрузки – активная, индуктивная;
3) коммутируемая мощность:
- на активную нагрузку - до 250 Вт;
- на индуктивную нагрузку - до 90 В·А.
4) коммутируемое напряжение – (12...250) В;
5) коммутируемый ток:
- на активную нагрузку - (0,01...5) А;
- на индуктивную нагрузку - (0,01...0,4)А.
Масса реле (при минимальной длине погружной части) - не
более 4 кг.
Взрывозащищенность
Взрывозащищенность реле обеспечивается видом взрывозащиты
"взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99.
Уровень взрывозащиты – 1ExdIIBT4.
Реле соответствует требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97, утвержденным Госгортехнадзором 22.12.1997 г., и
пригодно для использования в системах противоаварийной
автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Реле устанавливают во взрывоопасных зонах и заземляют.
Монтаж реле осуществляется кабелем с наружным диаметром 7 –
8,5 мм с заполнением между жилами. Монтаж кабеля ведется в
стальной газовой трубе диаметром ½" или металлорукаве
РЗ-Ц-10 ТУ 22-5570-83.
В процессе монтажа и эксплуатации необходимо осуществлять
контроль ширины щели всех плоских взрывонепроницаемых
соединений, которая не должна превышать 0,2 мм.
Габаритные и присоединительные размеры реле приведены на
рисунке 1 и 2.
Пример монтажа реле приведен на рисунке 3.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- реле уровня - 1шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
- реле уровня с защитой кабеля в трубе, с уровнем
срабатывания 500 мм и плотностью жидкости 800 кгс/м3:
"Реле уровня РУ-305ВС-1Т, Н=500 мм, ρ=800 кг/м3".

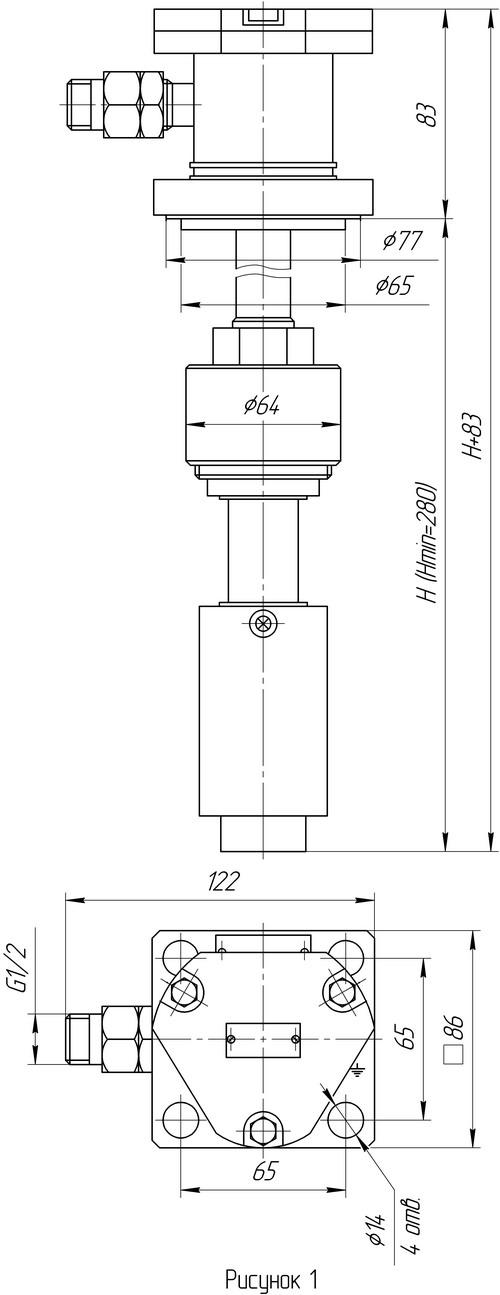

Габаритные и присоединительные размеры реле РУ-305ВС-1

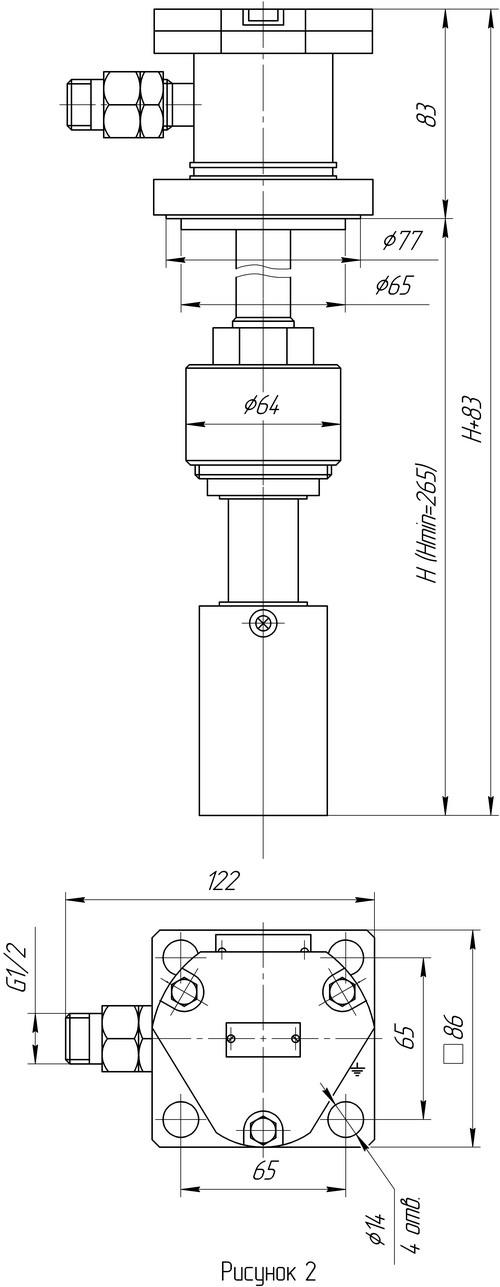

Габаритные и присоединительные размеры реле РУ-305ВС-2

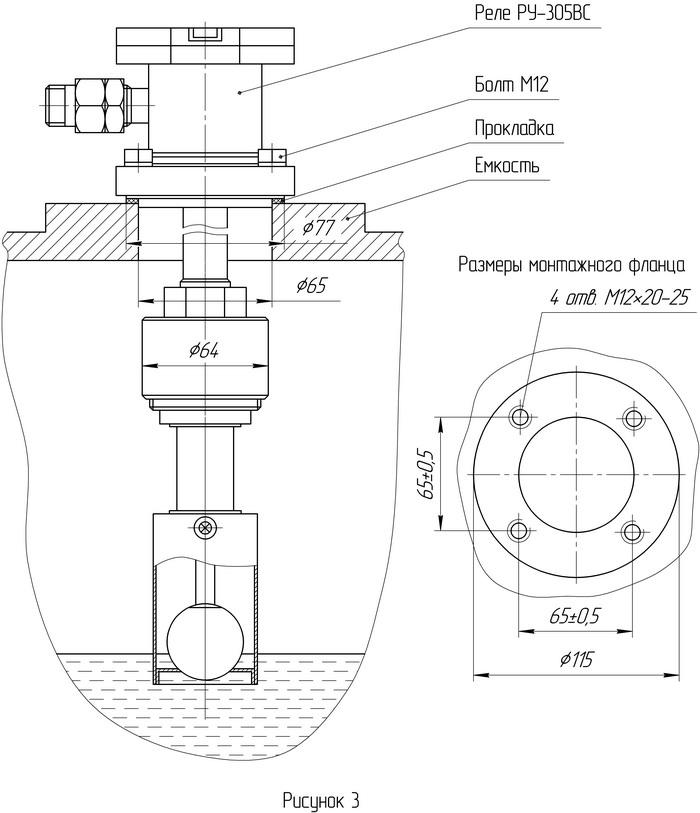

Монтаж реле РУ-305ВС
