Реле уровня емкостное РУЕ-301

Назначение

Реле уровня емкостные предназначены для  контроля уровня жидких (РУЕ-301-П и РУЕ-301-В) и сыпучих сред (РУЕ-301-В) в технологических резервуарах, аппаратах, оборудовании, а также для контроля положения подвижных элементов технологических объектов и выдачи электрического сигнала при достижении заданного фиксированного значения уровня.
Область применения - технологические объекты химической, нефтехимической, пищевой, сельскохозяйственной, медицинской и других отраслей промышленности.

Принцип действия

Реле уровня имеют чувствительный элемент в виде вынесенных к активной поверхности пластин конденсатора. Приближение объекта из любого материала к активной поверхности ведет к изменению емкости конденсатора и к переключению коммутационного элемента.

Исполнения

Реле выпускаются в восьми исполнениях:

Исполнение Код
исполнения
Способ
установки
Диметр
отверстия
в емкости
для установки
погружного
реле, мм
Контроли-
руемая
среда
Состояние
контактов
Схема
подклю-
чения
Минималь-
ная длина
погружной
части, L, мм
проточное РУЕ-301-П-НЗ-1 на шунте _ жидкая нормально
замкнутые
PNP
("-"общий)
_
РУЕ-301-П-НЗ-2 NPN
("+"общий)
РУЕ-301-П-НР-1 нормально
разомкнутые
PNP
("-"общий)
РУЕ-301-П-НР-2 NPN
("+"общий)
погружное
вертикальное
РУЕ-301-В-НЗ-1 на фланце,
вертикально
Д=42 жидкая, сыпучая нормально
замкнутые
PNP
("-"общий)
86
РУЕ-301-В-НЗ-2 NPN
("+"общий)
РУЕ-301-В-НР-1 нормально
разомкнутые
PNP
("-"общий)
РУЕ-301-В-НР-2 NPN
("+"общий)

Примечание. Длина погружной части L для РУЕ-301-В определяется заказчиком.

Технические характеристики

Параметры контролируемой среды:
- объект из любого материала с диэлектрической постоянной, превышающей не менее, чем в 2 раза диэлектрическую постоянную воздуха;
- жидкости не кристаллизующиеся, не выпадающие в осадок и не загустевающие в условиях эксплуатации с параметрами:
давление - от 0 до 40 кгс/см2;
плотность - от 500 до 3000 кг/м3;
вязкость - до 0,5 Па·с для РУЕ-301-П и до 10 Па·с для РУЕ-301-В;
твердые включения размером не более 1 мм;
объемная концентрация твердых включений не более 1,5%;
температура от минус 25°С до плюс 80°С.
Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф4 ГОСТ 24222.

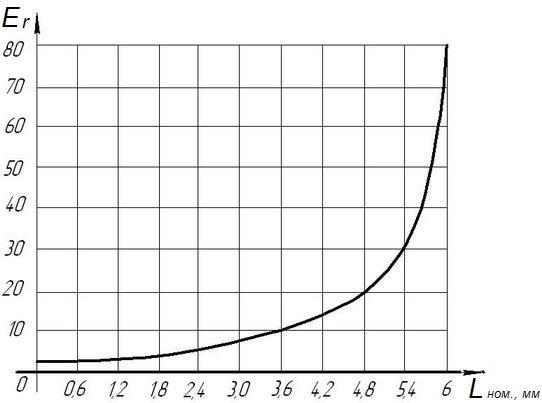

Номинальное расстояние переключения реле Lном. от 0 до 6 мм от активной поверхности реле, в зависимости от величины диэлектрической постоянной Еr объекта контроля.

Значения Еr для отдельных материалов.

Материал Еr Материал Еr Материал Еr
аммиак 16 масло трансформаторное 2,3 спирт этиловый 26
бумага 2,3 мрамор 8,3 стекло 5
бензол 2,3 нефть 2,2 стеклотекстолит 5,5
винипласт 4 оргстекло 3,2 тальк 1,6
вода 80 полиамид 5 текстолит 7,5
воздух 1 полипропилен 2,3 толуол 2,4
гетинакс 7,5 полистирол 3 цемент 2
дерево 2...7 полиэтилен 2,3

Погрешность срабатывания реле в нормальных условиях относительно номинального расстояния переключения не превышает ±1,0 мм при расстоянии переключения реле 3 мм.
Зона возврата реле не превышает 2 мм при расстоянии переключения реле 3 мм.
Электрические параметры реле:
- индуктивность - не более 10 мкГн;
- емкость - не более 0,01 мкФ;
- сопротивление нагрузки - (2000±200) Ом.
Питание - от сети постоянного тока напряжением от 10 до 30 В по двухпроводной линии связи.
Значения выходного тока реле:
- до момента достижения номинального расстояния срабатывания - (6±2,5) мА для реле с НЗ и (1,4±0,7) мА для реле с НР;
- при достижении номинального расстояния срабатывания (1,4±0,7) мА для реле с НЗ и (6±2,5) мА для реле с НР.
Предельная длина линии связи между реле и устройством, обеспечивающим питание - не более 500 м.
Потребляемая мощность - не более 0,2 Вт.
Степень защиты оболочки от проникновения твердых тел и воды - IP67 по ГОСТ 14254.
Масса реле - не более:
РУЕ-301-П - 0,6 кг,
РУЕ-301-В (при длине L=500 мм) - 1,2 кг.
Габаритные и присоединительные размеры реле приведены на рис.1, 2.

Взрывозащищенность

Реле имеют маркировку взрывозащиты OExiaIICT5X, соответствуют ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99, и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл.7-3 "Правил устройства электроустановок" ПУЭ, гл. ЭIII-13 ПТЭ и ПТБ, и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Реле соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).
Во взрывоопасных зонах помещений и наружных установок питание реле напряжением (16±4)В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования IIС.
Рекомендуемые барьеры для питания искробезопасных цепей: двухканальное промежуточное искробезопасное реле РПИ-301 или одноканальный искробезопасный сигнально-блокировочный модуль МСБИ-302.

Монтаж и эксплуатация

Условия эксплуатации реле:
- температура окружающего воздуха от минус 25 до плюс 80°С.
- атмосферное давление - от 630 до 800 мм рт.ст;
- относительная влажность воздуха - до 95% при температуре 35°С и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 10 до 100 Гц с перегрузкой до 8g;
- содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм.
Монтаж и обвязка реле производятся в соответствии с рис.3, 4. Электромонтаж реле производится кабелем МКШ3x0,35 мм2/

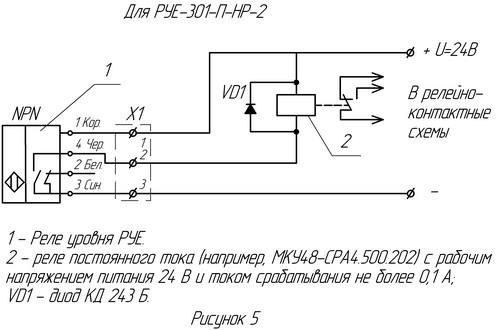

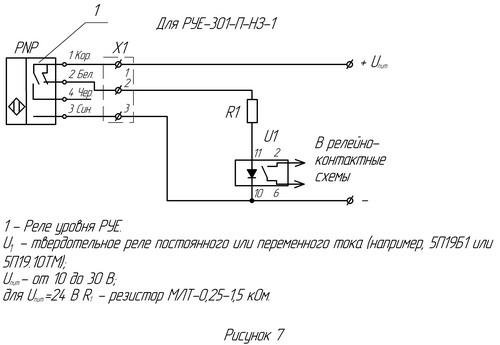

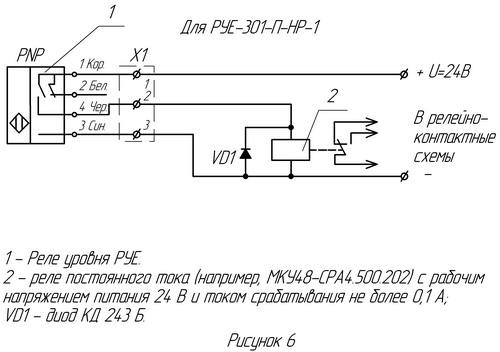

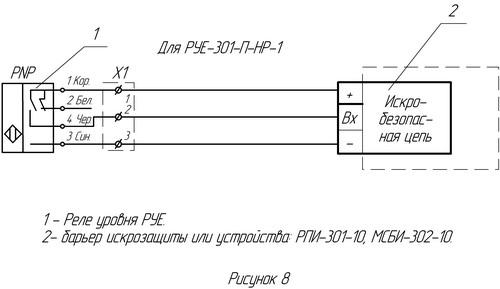

Примеры схем включения реле приведены на рис. 5, 6, 7, 8.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- реле уровня (РУЕ-301-П или РУЕ-301-В) - 1 шт.;
- комплект монтажных частей - 1 компл.;
- руководство по эксплуатации 0.454.020 РЭ- 1 экз.;
- паспорт 0.454.020 ПС - 1экз.

Пример записи обозначения при заказе

- реле, устанавливаемого на шунте,  с нормально замкнутыми контактами, схема подключения с общим "+":
"Реле уровня емкостное проточное РУЕ-301-П-НЗ-2."
- реле погружного вертикального с длиной погружной части 500 мм, с нормально разомкнутыми контактами, схема подключения с общим "-":
"Реле уровня емкостное погружное вертикальное РУЕ-301-В-НР-1, L=500 мм."

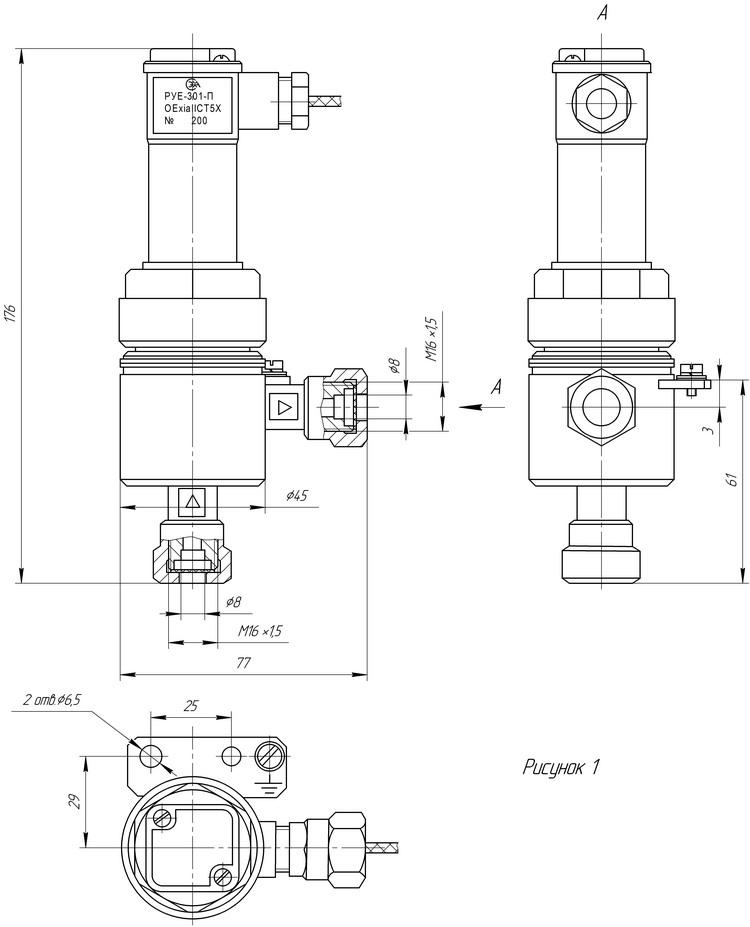

Габаритные и установочные размеры реле РУЕ-301-П

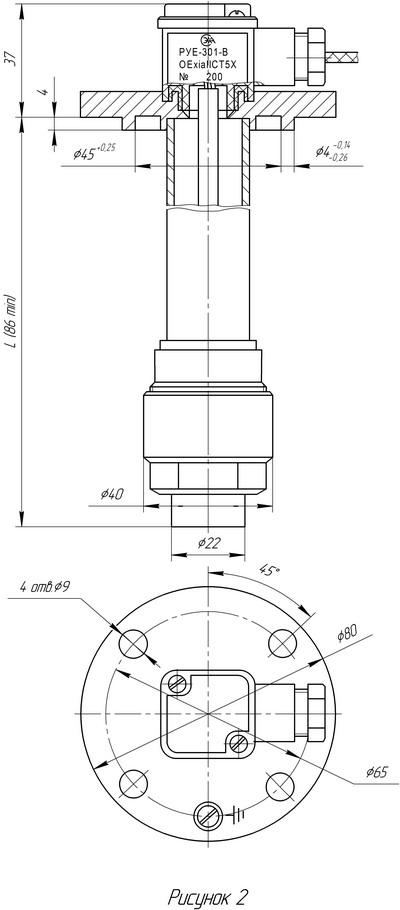

Габаритные и установочные размеры реле РУЕ-301-В

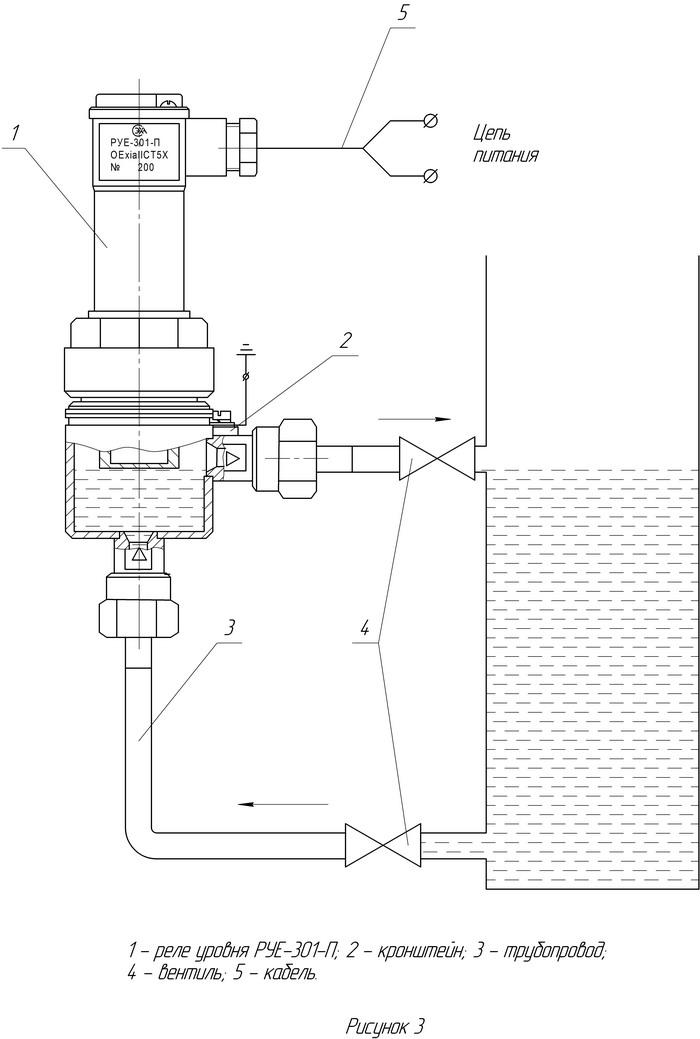

Схема обвязки реле РУЕ-301-П

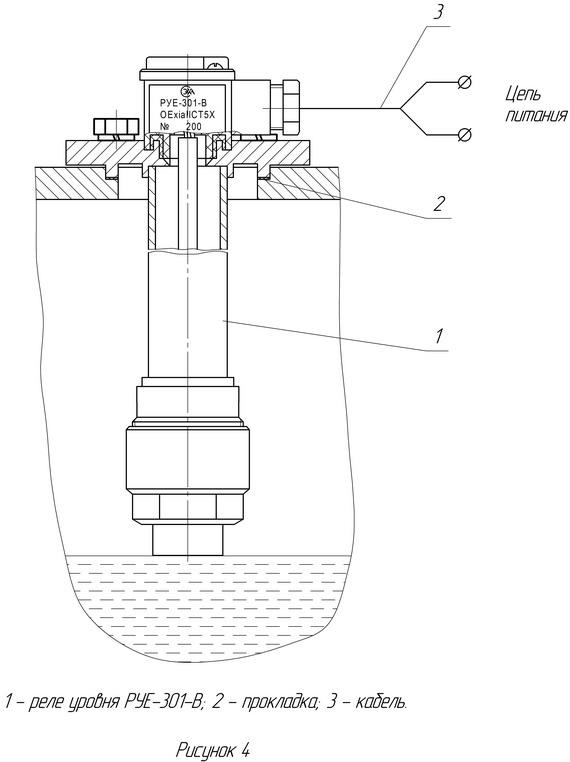

Схема обвязки реле РУЕ-301-В

Примеры включения реле уровня РУЕ-301
