Сигнализатор уровня вибрационный СУВ-302

Сигнализатор уровня вибрационный СУВ-302
Назначение

Сигнализатор уровня предназначен для контроля уровня жидких и сыпучих сред в технологических емкостях и аппаратах химической, нефтехимической, пищевой, медицинской и др. отраслей промышленности и коммутации электрических цепей при достижении заданного уровня контролируемой среды.

Принцип действия

Принцип действия сигнализатора заключается в регистрации момента изменения амплитуды резонансных колебаний чувствительного элемента преобразователя при соприкосновении с контролируемой средой и коммутации выходных реле.

Исполнения

Сигнализатор выпускается в одноканальном и двухканальном исполнениях.
Сигнализатор состоит из следующих частей:
- одного – для одноканального или двух – для двухканального исполнения первичных вибрационных преобразователей ПУВ-302-1…ПУВ-302-4;
- реле промежуточного искробезопасного РПИ-301 для двухканального исполнения или модуля сигнально-блокировочного искробезопасного МСБИ-302 для одноканального исполнения.
ПУВ-302-1…ПУВ-302-4 отличаются длиной чувствительного элемента (вибратора) и установочными элементами: фланец или резьба М20х1,5.
Исполнения сигнализаторов приведены в таблице:

Код
сигнализатора
Преобра-
зователь
Реле
промежуточное
Присоедини-
тельный
элемент
преобразователя
Контроли-
руемая
среда
Длина
вибратора, мм
Код Кол. Код Кол.
СУВ-302-1 ПУВ-302-1 2 РПИ-301 1 Фланец диаметром 60 мм сыпучая 55
СУВ-302-2 ПУВ-302-2 2 жидкая 78
СУВ-302-3 ПУВ-302-3 2 Штуцер с резьбой М20x1,5 сыпучая 55
СУВ-302-4 ПУВ-302-4 2 жидкая 78
СУВ-302-5 ПУВ-302-1 1 МСБИ-302 1 Фланец диаметром 60 мм сыпучая 55
СУВ-302-6 ПУВ-302-2 1 жидкая 78
СУВ-302-7 ПУВ-302-3 1 Штуцер с резьбой М20x1,5 сыпучая 55
СУВ-302-8 ПУВ-302-4 1 жидкая 78

Технические характеристики

Параметры контролируемой среды:
- неполимеризующиеся в окружающей среде жидкости:
плотность, кг/м3 ............... от 650 до 3000;
вязкость, Па·с ............... до 10;
давление, МПа ............... от 0 до 6,3;
температура, °С - для СУВ-302-1, СУВ-302-2, СУВ-302-5, CУВ-302-6 .......... -25 …+ 85,
для СУВ-302-3, СУВ-302-4, СУВ-302-7, СУВ-302-8 ........... -25 …+ 120;
- сыпучие материалы:
диаметр гранул, мм, не более ............... 5;
Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т и сплава 36НХТЮ.
Погрешность срабатывания от заданного значения уровня, мм, не более ............... ± 2,5
Коммутационные характеристики:
род тока ............... постоянный, переменный;
вид нагрузки ............... активная;
напряжение, В ............... 220 В или 24 В ;
мощность нагрузки, Вт ,не более ............... 100.
Масса, кг, не более:
РПИ-301 ............... 0,5;
МСБИ-302 ............... 0,2;
ПУВ-302-1…ПУВ-302-4 (с минимальной длиной погружной части) ............... 2,5.
Габаритные и установочные размеры РПИ-301 и МСБИ-302 приведены на рис.1 и 2, преобразователей ПУВ-302 – на рис.3.

Взрывозащищенность

Первичные преобразователи имеют маркировку взрывозащиты 0ExiaIIAT5, соответствуют ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно главе 7-3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Реле РПИ-301 и модуль МСБИ-302 имеют маркировку взрывозащиты [Exia]IIC, соответствуют ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и устанавливаются вне взрывоопасных зон.
Сигнализатор соответствует требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-170-97 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Условия эксплуатации:
- температура окружающего воздуха: РПИ-301 и МСБИ-302 - от 5 до 40°С; ПУВ-302 - от минус 25 до плюс 85°С.
- относительная влажность воздуха до 95% при температуре 35°С и более низких температурах без конденсации влаги;.
- вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
Степень защиты оболочек РПИ-301 и МСБИ-302 – IP20, ПУВ-302 - IP54.
Преобразователи ПУВ-302 могут монтироваться на трубопроводах, технологических аппаратах и емкостях. Рабочее положение ПУВ-302 – произвольное.
Варианты монтажа (двухканальные) преобразователей приведены на рис.4.
Номинальный уровень срабатывания в случае, при котором ось чувствительного элемента (вибратора) ПУВ-302-1…ПУВ-302-4 параллельна поверхности контролируемой среды, совпадает с осью вибратора. При вертикальном расположении ПУВ-302-1…ПУВ-302-4 номинальный уровень срабатывания расположен в 5 мм выше конца вибратора.
Монтаж электрических цепей преобразователей выполняют кабелем МКШ 2х0,35 мм2 в соответствии со схемой соединений, приведенной на рис. 5.
Расстояние от ПУВ-302 до РПИ-301 или МСБИ-302 по длине соединительной электрической линии не более 200 м.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки сигнализаторов СУВ-302-1...СУВ-302-4 входят:
- реле РПИ-301 - 1шт.
- преобразователь ПУВ-302-1...ПУВ-302-4 - 2 шт.
- комплект монтажных частей - 1 компл.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
В комплект поставки сигнализаторов СУВ-302-5...СУВ-302-8 входят:
- модуль МСБИ-302 - 1шт.
- преобразователь ПУВ-302-1...ПУВ-302-4 - 1 шт.
- комплект монтажных частей - 1 компл.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.

Пример записи обозначения при заказе

- двухканального сигнализатора с преобразователями, установочными элементами которых являются фланцы диаметром 60 мм и с длиной вибратора 78 мм:
"Сигнализатор уровня вибрационный СУВ-302-2 ТУ 1431-001-45972137-97".

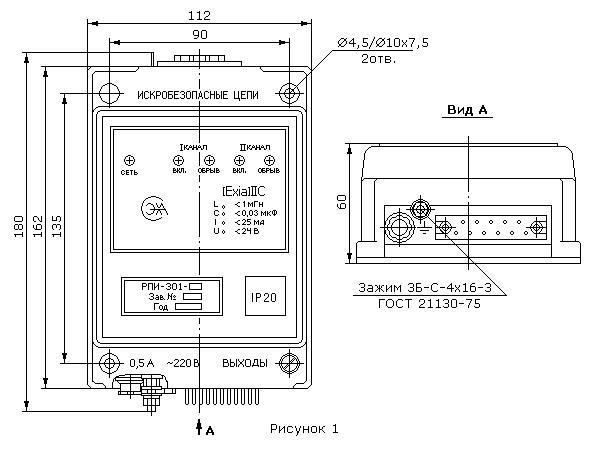

Габаритные и установочные размеры реле РПИ-301

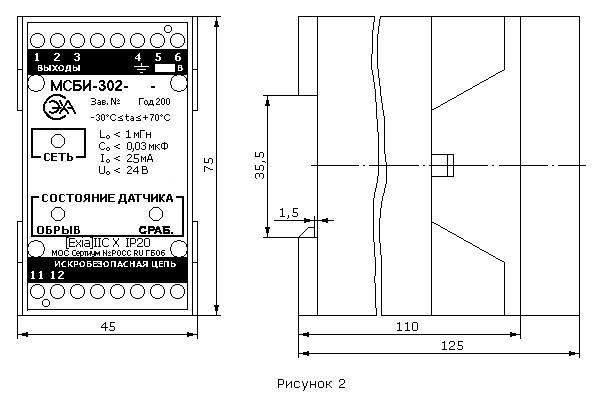

Габаритные и установочные размеры МСБИ-302

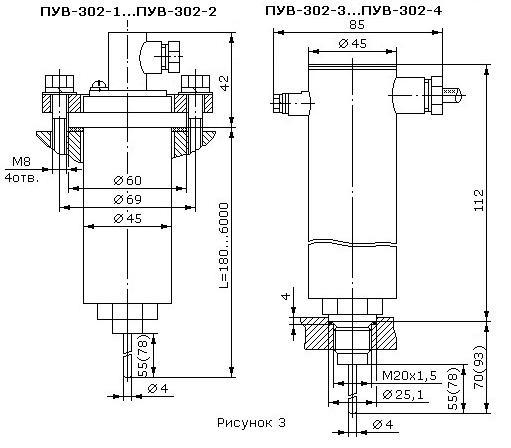

Габаритные и установочные размеры преобразователя

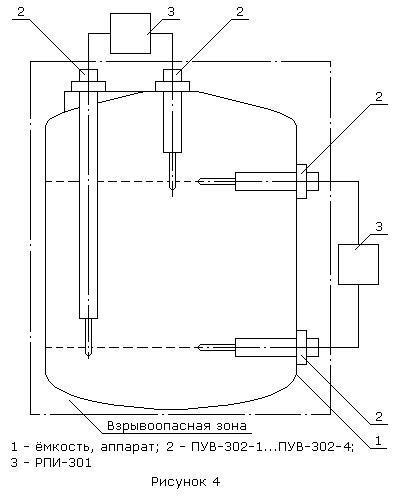

Варианты (двухканальные) монтажа блоков сигнализатора для эксплуатации во взрывоопасных зонах

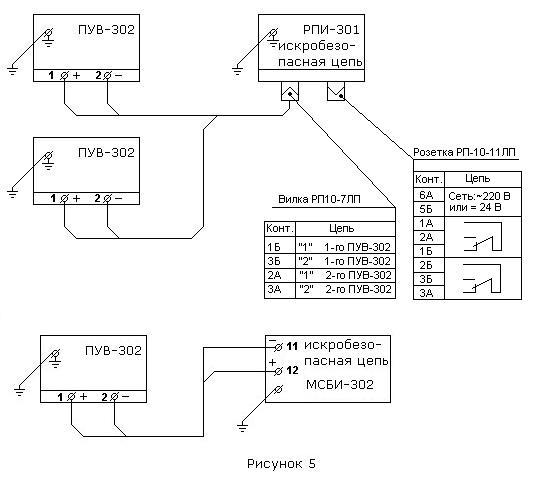

Схема соединений сигнализатора СУВ-302
