Регулятор уровня жидкости РУЖ-303

Регулятор уровня жидкости РУЖ-303
Назначение

Регулятор предназначен для поддержания уровня жидкости в рабочей емкости относительно уровня задающей емкости и устанавливается на подводящем или отводящем трубопроводе в зависимости от исполнения.

Принцип действия

Принцип действия заключается в изменении расхода жидкости через регулятор в диапазоне от 50 до 1000 л/час (по воде) в зависимости от разностей уровней в рабочей и задающей емкостях.
Перепад давлений между рабочей и задающей емкостями преобразуется на мембране регулятора в осевое усилие и изменяет зазор между соплом и заслонкой, а, соответственно, и расход через регулятор.

Исполнения

Регулятор выпускается в двух модификациях – РУЖ-303Д "до себя" и РУЖ-303П "после себя".

Технические характеристики

Расход через регулятор от 50 до 1000 л/час.
Давление жидкости на входе в регулятор от 1,7 до 4,0 кгс/см2.
Перепад давлений на мембране регулятора (разность уровней в рабочей и задающей емкостях) от 50 до 200 мм вод.ст.
Регулятор поддерживает расход рабочей среды от 50 до 1000 л/час при изменении перепада давлений между задающей и рабочей емкостями от 50 до 200 мм вод. ст. для РУЖ-303Д и от 200 до 50 мм вод.ст. для РУЖ-303П при перепаде давлений на узле сопло-заслонка регулятора 1,7 кгс/см2.
Габаритные размеры регулятора 180 х 170 х 160 мм.
Масса регулятора – не более 8 кг.
Габаритные и установочные размеры регулятора приведены на рис. 1.

Монтаж и эксплуатация

Условия эксплуатации:
- агрессивность жидкости не должна превышать химическую стойкость стали 12Х18Н10Т и резиновой смеси ТМКЩ.
- температура рабочей и задающей среды от 5 до 50°С.
- температура окружающей среды от 5 до 50°С.
- вибрация частотой от 5 до 35 Гц с амплитудой 0,35 мм.
Подключение линий входа и выхода осуществляется металлическими трубками DУ=10 мм, линии управления DУ=6 мм.
Металлические трубки привариваются к ниппелям, входящим в состав изделия.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки регулятора входят:
- регулятор РУЖ-303 (модификация в соответствии с заказом) - 1 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1экз.

Пример записи обозначения при заказе

Пример записи регулятора "до себя" при заказе и в документации другой продукции:
"Регулятор уровня жидкости РУЖ-303Д 2.570.001 ТУ"

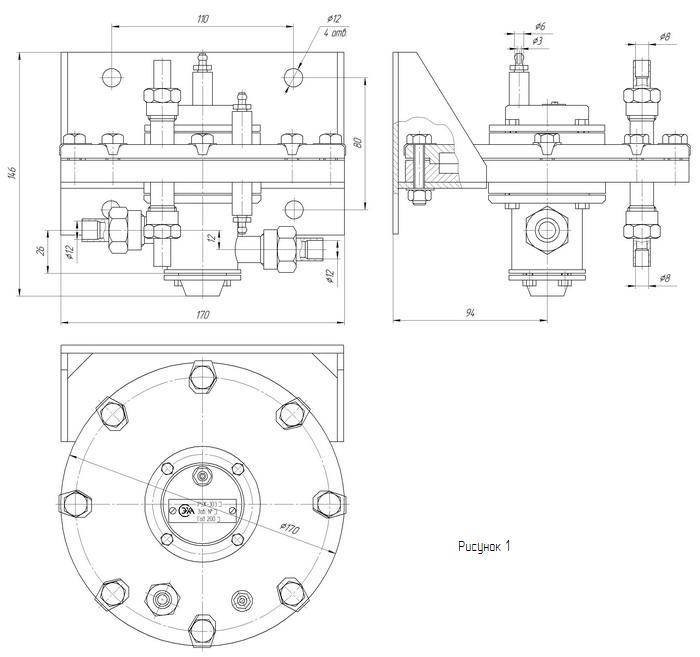

Габаритные и установочные размеры регулятора РУЖ-303


Заказать РУЖ-303 Регулятор уровня жидкости

  Тел.(4812)386407, 386663, 387597. Факс(4812)385745
E-mail: mail@teploizmerenie.ru
