Назначение
Выключатели взрывозащищенные ВВ-302 предназначены для
контроля положения подвижных элементов технологических
агрегатов и коммутации электрических цепей при достижении
элементом контролируемого положения, в том числе во
взрывоопасных услоаиях.
Принцип действия
Выключатель состоит из геркона и постоянного магнита,
связанного с толкателем. При отсутствии воздействия на
толкатель геркон находится вне магнитного поля. При этом
контакты геркона разомкнуты. При перемещении приводом
толкателя, а вместе с ним и магнита, магнитное поле
воздействует на геркон, вызывая его срабатывание (замыкание
контактов).
При снятии усилия с толкателя возвратная пружина перемещает
магнит и толкатель в исходное положение, при этом и контакты
геркона возвращаются в исходное положение (размыкаются).
Исполнения
Выключатель выпускается в шести исполнениях, отличающихся
видом приводного устройства и способом защиты кабеля.
| Код прибора |
Приводное устройство |
Защита
кабеля |
| ВВ-302-ТТ |
Толкатель |
Труба |
| ВВ-302-РТ |
Толкатель с роликом |
| ВВ-302-ТРТ |
Толкатель, приводимый в движение
через рычаг с роликом |
| ВВ-302-ТМ |
Толкатель |
Металлорукав |
| ВВ-302-РМ |
Толкатель с роликом |
| ВВ-302-ТРМ |
Толкатель, приводимый в движение
через рычаг с роликом |
Технические характеристики
Параметры коммутируемых выключателем электрических цепей
постоянного и переменного тока:
- диапазон напряжения - от 12 до 250 В;
- диапазон тока на активную нагрузку - от 0,01А до 5 А;
- диапазон тока на индуктивную нагрузку - от 0,01 А до 0,4
А;
- максимальная мощность на активную нагрузку - 250 Вт;
- максимальная мощность на индуктивную нагрузку - 90 Вт.
Выключатель имеет степень защиты от проникновения твердых
тел и воды IP67 по ГОСТ14254.
Прямой рабочий ход выключателей ВВ-302-ТТ, ВВ-302-РТ,
ВВ-302-ТМ, ВВ-302-РМ не более 2,5 мм, дополнительный - не
менее 2,0 мм.
Прямой рабочий ход выключателей ВВ-302-ТРТ, ВВ-302-ТРМ не
более 4 мм, дополнительный - не менее 2,0 мм.
Максимальное значение вариации срабатывания по пути
перемещения - не более 1,8 мм.
Усилие прямого срабатывания - в пределах от 3 до 13 Н (от
0,3 до 1,3 кг).
Средняя наработка до отказа - не менее 100000 ч.
Ресурс срабатываний - 5·105 циклов срабатываний.
Средний полный срок службы - не менее 12 лет.
В конструкции выключателей применяется кабель марки
МКШ3x0,35 ГОСТ10348. Длина кабельного вывода устанавливается
по согласованию с потребителем.
При отсутствии указаний потребителя выключатели выпускаются
с длиной кабеля 1,0 м.

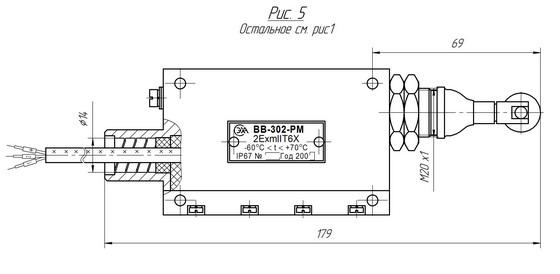

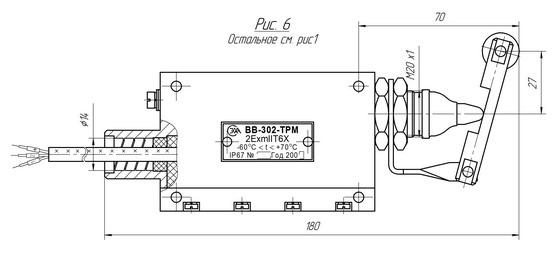

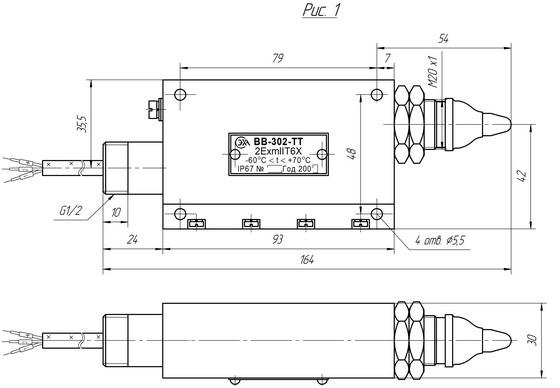

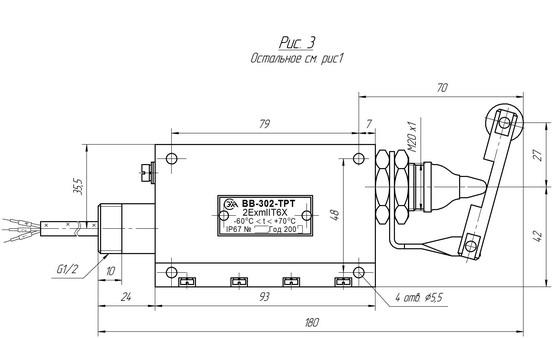

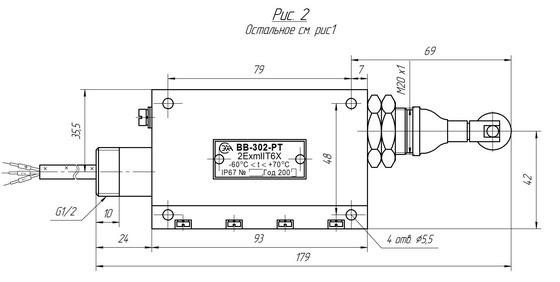

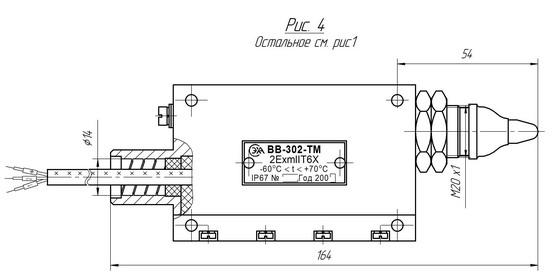

Габаритные и монтажные размеры выключателей ВВ-302-ТТ,
ВВ-302-РТ, ВВ-302-ТРТ приведены на рис. 1,2,3; выключателей
ВВ-302-ТМ, ВВ-302-РМ, ВВ-302-ТРМ - на рис. 4,5,6.
Габаритно-монтажные размеры выключателей ВВ-302 идентичны
габаритно-монтажным размерам выключателей ВВ-2.
Масса выключателя - не более 0,9 кг.
Взрывозащищенность
Выключатели имеют уровень взрывозащищенности "повышенная
надежность против взрыва", маркировку 2ExmIIT6X,
соответствуют ГОСТ Р51330.0, ГОСТ Р51330.17.
Выключатели могут быть установлены во взрывоопасных зонах
помещений и наружных установок согласно гл.7-3 "Правил
устройства электроустановок (ПУЭ)", гл. ЭIII-13ПТЭ и ПТБ и
другим директивным документам, регламентирующим установку
электрооборудования во взрывоопасных зонах.
Выключатели соответствуют "Общим правилам взрывобезопасности
для взрывопожароопасных химических, нефтехимических и
нефтеперерабатывающих производств", утвержденным
Госгортехнадзором 22.12.97г. и пригодны для использования в
системах противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Выключатель устанавливают во взрывоопасных зонах
непосредственно на пневмоприводе.
Монтаж выключателя осуществляется с помощью крепежных
отверстий диаметром 5,5 мм в корпусе или за резьбу М20х1.
Монтаж должен осуществляться в соответствии со схемой
электрической принципиальной, приведенной на рис.7.
В выключателях ВВ-302-ТМ, ВВ-302-РМ, ВВ-302-ТРМ
конструктивно предусмотрена возможность монтажа кабеля в
металлорукаве РЗ-Ц-10 ТУ22-5570-83.
Монтаж кабеля в выключателях ВВ-302-ТТ, ВВ-302-РТ,
ВВ-302-ТРТ ведется в стальной газовой трубе диаметром 1/2
дюйма. Газовая труба соединяется с фитингом.
Выключатель должен быть заземлен, как с помощью внутреннего
заземляющего зажима, так и наружного.
Условия эксплуатации:
- температура окружающего воздуха от (-60) до (+70)°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт.ст.);
- относительная влажность до 100% при 40°С и более низких
температурах с конденсацией влаги.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- выключатель взрывозащищенный ВВ-302 (исполнение по заказу)
- 1шт.
- руководство по эксплуатации - 1 экз.
- этикетка - 1 экз.
Пример записи обозначения при заказе
Выключатель взрывозащищенный замыкающий с с толкателем с
роликом в качестве привода и защитой кабеля трубой:
"Выключатель взрывозащищенный ВВ-302-РТ 0.239.001ТУ"
Габаритные и установочные размеры выключателей:
Схема электрическая принципиальная выключателя ВВ-302
