Назначение
Датчик предназначен для контроля положения подвижных
элементов технологических агрегатов химической,
нефтехимической, пищевой и других отраслей промышленности и
выдачи электрического сигнала при достижении элементом
контролируемого положения, т.е. выполнения функции конечного
бесконтактного выключателя.
Датчик ДКП-301 может быть использован:
- как средство контроля в составе системы блокировки
агрегатов, предназначенной для создания локальных и
распределенных систем противоаварийной защиты и сигнализации
промышленного оборудования;
- в качестве датчика положения (приближения) релейного типа
или в качестве датчика числа оборотов (до 15000 об./мин) для
устройств и систем, имеющих дискретные или аналоговые входы;
- во взрывоопасных зонах помещений – тогда питание ДКП-301
осуществляется от искробезопасных цепей барьеров
(устройств), имеющих вид взрывозащиты " искробезопасная
цепь" с напряжением холостого хода не более 25 В и током
короткого замыкания не более 24 мА (например, СКН-2002,
УБН-3, УАС-24М, УЗС-24М, СМК-302, РПИ-301, МСБИ-302).
Принцип действия
ДКП-301 является индуктивным датчиком.
Датчик подключается по двухпроводной линии связи. Ток в цепи
подключения зависит от положения металлического объекта
относительно зоны срабатывания датчика:
- объект вне зоны срабатывания – состояние датчика, по
аналогии с "сухим" контактом:
для НЗ – "замкнуто", значение тока IЗ;
для НР – "разомкнуто", значение тока IР.
- объект внутри зоны срабатывания – состояние датчика:
для НЗ - "разомкнуто", значение тока IР;
для НР – "замкнуто", значение тока IЗ.
Скачок тока в линии питания датчика с IЗ до IР
детектируется входными цепями устройств, к которым
подключается датчик. Это могут быть дискретные или
аналоговые входы контроллеров (например, СМК-302), входы
локальных устройств (СКН-2002, УБН-3, УАС-24М, УЗС-24М),
барьеры искробезопасности (РПИ-301, МСБИ-302, HiD 2000) или
блоки питания.
Исполнения
Датчики выпускаются в нескольких исполнениях согласно
таблице:
| Код датчика |
Номиналь-
ное рас-
стояние сраба-
тывания, мм |
Состояние
коммута-
ционного
элемента |
Присоедини-
тельная
резьба, мм |
Способ
подключения |
Сопротив-
ление
нагрузки, Ом |
Материал
корпуса |
Погреш-
ность сраба-
тывания, мм |
Зона возв-
рата, мм |
| ДКП-301-М12-К-4-НР |
4 |
НР |
М12x1 |
Кабель |
2000 |
Латунь |
±1 |
±1 |
| ДКП-301-М12-Г-2-НР |
2 |
НР |
Зажим под винт,
гермоввод |
±0,5 |
±0,5 |
| ДКП-301-М18-К-4-НЗ |
4 |
НЗ |
М18x1 |
Кабель |
0 |
Сталь
12Х18Н10Т |
±1 |
±1 |
| ДКП-301-М18-К-10-НЗ |
10 |
НЗ |
±2 |
±2 |
| ДКП-301-М18-К-5-НЗ |
5 |
НЗ |
2000 |
Латунь |
±1 |
±1 |
| ДКП-301-М18-К-5-НР |
НР |
±1 |
±1 |
| ДКП-301-М18-К-8-НР |
8 |
НР |
±1,5 |
±1,5 |
| ДКП-301-М18-Г-5-НР |
5 |
НР |
Зажим под винт,
гермоввод |
±1 |
±1 |
| ДКП-301-М18-Г-8-НР |
8 |
НР |
±1,5 |
±1,5 |
| ДКП-301-М30-К-10-НЗ |
10 |
НЗ |
М30x1,5 |
Кабель |
±2 |
±2 |
| ДКП-301-М30-К-10-НР |
НР |
±2 |
±2 |
| ДКП-301-М30-К-15-НЗ |
15 |
НЗ |
±3 |
±3 |
| ДКП-301-М30-К-15-НР |
НР |
±3 |
±3 |
| ДКП-301-М30-Г-10-НЗ |
10 |
НЗ |
Зажим под винт,
гермоввод |
±2 |
±2 |
| ДКП-301-М30-К-10-НР |
НР |
±2 |
±2 |
| ДКП-301-М30-Г-15-НР |
15 |
НР |
±3 |
±3 |
Примечание:
Номинальным расстоянием срабатывания датчика считают
расстояние между торцом датчика и подвижным элементом из
углеродистой стали диаметром ≥16 мм и толщиной ≥0,1 мм, при
котором изменяется выходной сигнал датчика.
Технические характеристики
Преимуществами датчиков, имеющих выходной сигнал в виде
скачка тока в линии питания, являются возможность
осуществления диагностики линий связи, при их применении в
АСУ ТП в качестве средств систем ПАЗ (п.п. 5.2.2 и 5.3.10 ПБ
09-170-97), а также более высокая помехозащищенность линий
связи по сравнению с датчиками типа "сухой контакт".
Электрические параметры датчика:
- индуктивность последовательно согласно соединенных обмоток
– не более 100 мкГн;
- емкость – не более 0,02 мкФ;
- сопротивление нагрузки – не менее указанной в таблице.
Питание – от сети постоянного тока напряжением (16 ± 4) В по
двухпроводной линии связи.
Значение выходного тока датчика:
- до момента достижения номинального расстояния срабатывания
- (6 ± 2,5) мА для датчиков с НЗ и (1,4 ± 0,07) мА для
датчиков с НР;
- при достижении номинального расстояния срабатывания – (1,4
± 0,7) мА для датчиков с НЗ и (6 ± 2,5) мА для датчиков с
НР.
Предельная длина линии связи между датчиком и устройством,
обеспечивающим питание – не более 500 м.
Потребляемая мощность – не более 0,2 Вт.
Степень защиты оболочки от проникновения твердых тел и воды
- IP67 по ГОСТ 14254.
Масса датчика – не более 0,17 кг.
Габаритные размеры датчиков приведены на рис.1, 2.
Для подключения датчика к нестандартному устройству, по
желанию заказчика, возможны изменения: напряжения питания,
значений токов IЗ, IР и других
технических данных.
Взрывозащищенность
Датчик имеет маркировку взрывозащиты 0ExiallCT5Ю,
соответствует ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и может
быть установлен во взрывоопасных зонах помещений всех
классов и наружных установок согласно гл. 7.3 ПУЭ и гл.
ЭIII-13 ПТЭ и ПБТ.
Датчик соответствует требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригоден для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающей среды от минус 40 до плюс 70°С;
- относительная влажность воздуха до 95% при температуре
35°С и более низких температурах без конденсации влаги;.
- вибрация с частотой от 10 до 55 Гц и амплитудой смещения
не более 0,35 мм;
- внешние постоянные магнитные поля с напряженностью до 400
А/м.
Датчик крепится на объекте при помощи двух гаек из комплекта
монтажных частей.
При размещении датчика необходимо учитывать минимально
допустимые расстояния до окружающих элементов конструкций из
металла.
Монтаж датчиков утапливаемого исполнения необходимо
производить в соответствии с рисунком 3, датчиков
неутапливаемого исполнения – в соответствии с рисунком 4.
Допустимо размещение датчиков с меньшими расстояниями до
металла, но при этом уменьшается расстояние срабатывания.
Рабочее положение датчика – произвольное.
Электромонтаж датчика производится кабелем МКШ 2х0,35 мм2
или ПВС 2х0,35 мм2, в соответствии со схемой
соединений, приведенной на рис. 5.

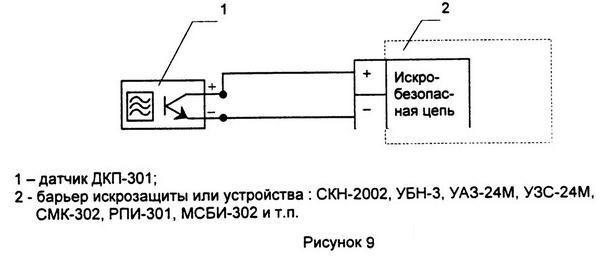

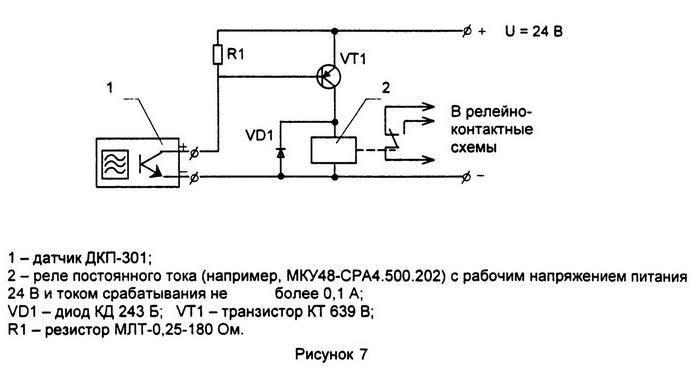

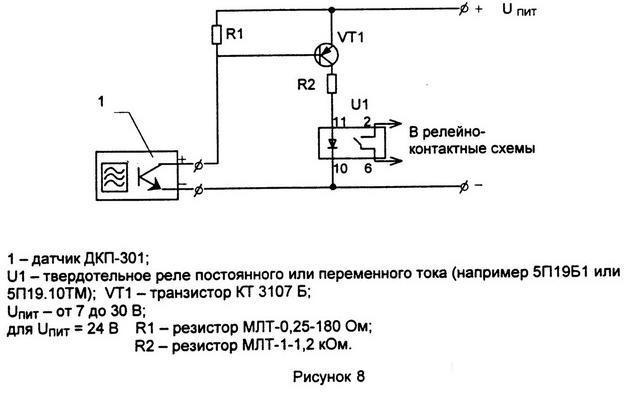

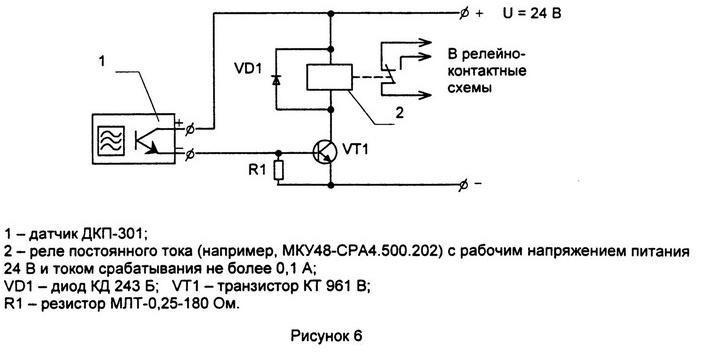

Примеры схем включения датчика приведены на рис. 6, 7, 8, 9.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- датчик ДКП-301 (модификация по заказу) - 1 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
- датчика с латунным корпусом, встроенным кабелем,
присоединительной резьбой М18х1, номинальным расстоянием
срабатывания 8 мм и состоянием коммутационного элемента НР:
"Датчик ДКП-301-М18-К-8-НР, 0.282.001 ТУ".

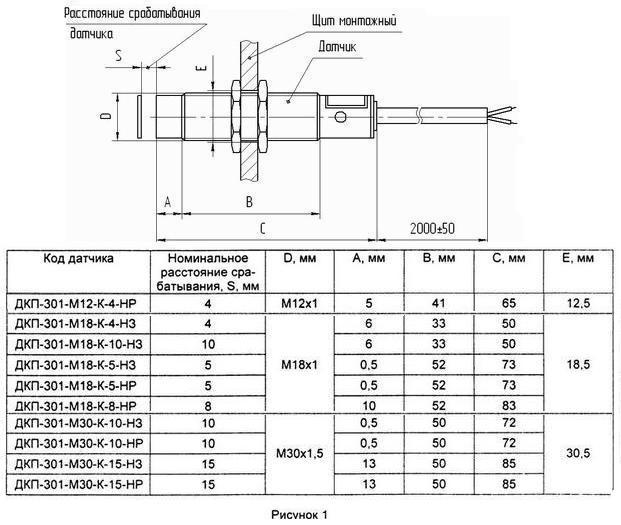

Габаритные и установочные размеры датчиков ДКП-301 со
встроенным кабелем

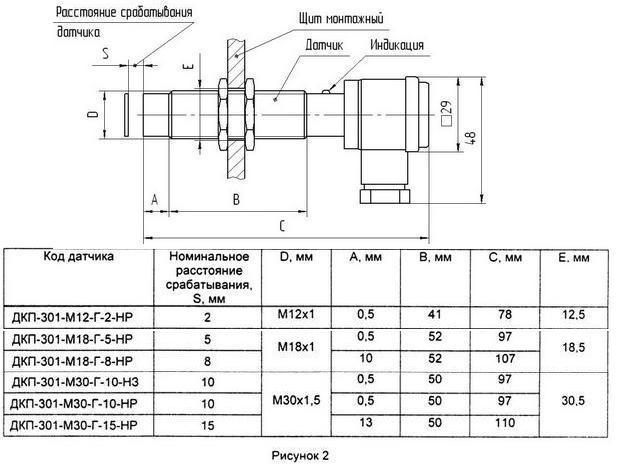

Габаритные и установочные размеры датчиков ДКП-301 с зажимом под винт
и гермовводом

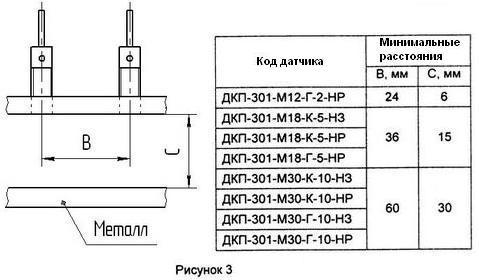

Монтаж датчиков ДКП-301 утапливаемого исполнения

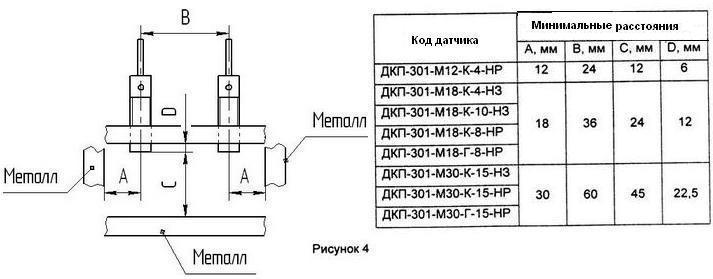

Монтаж датчиков ДКП-301 неутапливаемого исполнения

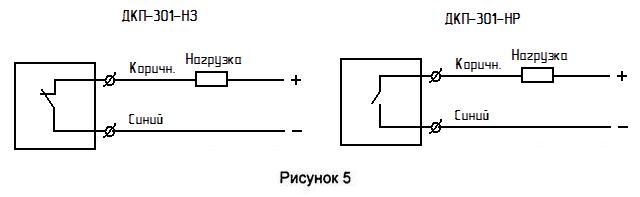

Схема электрическая соединений датчика ДКП-301
Примеры включения датчика ДКП-301
