Назначение
Реле уровня предназначены для контроля уровня жидких сред
в технологических аппаратах.
Принцип действия
Реле является индуктивным датчиком с полупроводниковым
коммутационным элементом.
Реле уровня подключается по двухпроводной линии связи. Ток в
цепи подключения зависит от положения поплавка относительно
индуктивного датчика:
- поплавок вне зоны срабатывания датчика, уровень жидкости
ниже номинального уровня срабатывания, значение тока IН
;
- поплавок в зоне срабатывания датчика, уровень жидкости
выше номинального уровня срабатывания, значение тока IВ.
Скачок тока в линии питания реле уровня с IН до IВ
детектируется входными цепями устройств, к которым
подключается реле. Это могут быть дискретные или аналоговые
входы контроллеров (например СМК-302), входы локальных
устройств (СКН-2002, УБН-3, УАС-24М, УЗС-24М), барьеры
искробезопасности (РПИ-301, HiD 2000, МСБИ-302) или блоки
питания.
Исполнения
Реле выпускаются в следующих исполнениях:
| Ток изделия |
Способ монтажа на месте
эксплуатации |
| РУК-303, РУК-303N |
Реле выносное,
монтируется
на шунтовом трубопроводе |
| РУК-303-1, РУК-303-1N |
| РУК-304, РУК-304N |
Реле погружное, монтируется
вертикально |
| РУК-305, РУК-305N |
Реле погружное, монтируется
горизонтально,
на боковой поверхности емкости или аппарата |
Параметры искробезопасной цепи реле без индекса "N" соответствуют ГОСТ
Р51330.10-99 (МЭК 60079-11-99), с индексом "N" соответствуют
стандарту EN 60947-5-6 (NAMUR).
Дополнительные особенности реле:
РУК-303, РУК-303N имеет Dу = 6 мм.
РУК-303-1, РУК-303-1N имеет Dу = 10 мм.
РУК-304, РУК-304N – значение уровня срабатывания Н и
плотность жидкости для реле задаются потребителем и
приведены в паспорте реле.
Диаметр погружной части реле не превышает 24 мм,
присоединительная резьба монтажного штуцера М27х1,5. По
заказу может быть выполнен любой другой вид крепления реле
на аппарате.
РУК-305, РУК-305N - длина штанги L определяется при заказе.
Lmin = 65 мм.
Технические характеристики
Преимуществами реле уровня, имеющими пороговый выходной
сигнал в виде скачка тока в линии питания, являются
возможность осуществления диагностики линий связи, при их
применении в АСУ ТП в качестве средств систем ПАЗ (п.п.
5.2.2 и 5.3.10 ПБ 09-170-97), а также более высокая
помехозащищенность линий связи по сравнению с датчиками типа
"сухой контакт".
Параметры контролируемой среды:
- температура - от минус 50 до плюс 85 °С;
- давление – от 0 до 4,0 МПа;
- плотность - от 500 до 3000 кг/м3;
- вязкость: для РУК-303, РУК-303N, РУК-303-1, РУК-303-1N -
до 0,5 Па·с; для РУК-304, РУК-304N РУК-305, РУК-305N - до 10
Па·с.
- твердые включения размером не более 1 мм, объемная
концентрация твердых включений не более 1,5 %;
- агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т и фторопласта Ф-10.
Реле имеют степень защиты оболочек от проникновения твердых
тел и воды IP 54 по ГОСТ 14254.
Реле не могут быть использованы для работы с жидкостями,
кристаллизующимися, выпадающими в осадок или загустевающими
в условиях эксплуатации.
Реле работоспособны при отклонении от вертикального
положения для РУК-303, РУК-303N, РУК-304, РУК-304N и от
горизонтального положения для РУК-305, РУК-305N на угол до
5°.
Погрешность срабатывания реле в нормальных условиях, мм, не
более ± 2
Тип регулирования - 2-х позиционное
Напряжение питания в соответствии с таблицей.
| Код прибора |
Напряжение
питания, В |
Значение тока в
цепи подключения реле |
IН (уровень жидкости
ниже контролируемого
уровня срабатывания), мА |
IВ (уровень жидкости
выше контролируемого
уровня срабатывания), мА |
РУК-303
РУК-303-1
РУК-304
РУК-305 |
7 min |
≥2,2 |
≤1,0 |
| 30 max |
≥10,2 |
≤2,0 |
РУК-303N
РУК-303-1N
РУК-304N
РУК-305N |
5 min |
≥2,2 |
≤0,6 |
| 12 max |
≥5,0 |
≤1,0 |
Максимальный ток в цепи датчика, мА:
с параметрами по ГОСТ Р51330.10-99 - 24;
с параметрам по EN 60947-5-6(NAMUR) - 8.
Масса реле, кг, не более:
РУК-303, РУК-303N - 0,5;
РУК-303-1, РУК-303-1N - 0,9;
РУК-304, РУК-304N (при длине L=500 мм) - 1,2;
РУК-305, РУК-305N (при длине L=500 мм) - 1,0.
Габаритные и присоединительные размеры реле приведены на
рис.1, 2, 3, 4.
Взрывозащищенность
Реле уровня имеют маркировку взрывозащиты 0ExiaIICT5 и
могут быть установлены во взрывоопасных зонах помещений всех
классов и наружных установок согласно гл. 7.3 ПУЭ и гл.
ЭIII-13 ПТЭ и ПБТ.
Реле соответствуют требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств"
ПБ 09-170-97 и пригодны для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающего воздуха - от минус 50 до плюс
85°С.
- относительная влажность - до 95% при 35°С и более низких
температурах без конденсации влаги.
Рабочее положение реле РУК-303, РУК-303N, РУК-303-1,
РУК-303-1N, РУК-304, РУК-304N – вертикальное, поплавком
вниз, реле РУК-305, РУК-305N – горизонтальное, поплавком
вниз, с максимальным отклонением на угол 5°.
Крепление реле РУК-303, РУК-303N, РУК-303-1, РУК-303-1N
осуществляется при помощи кронштейна болтами М5х20,
входящими в комплект поставки. Подключение линий входа и
выхода контролируемой жидкости осуществляется нержавеющими
трубками с наружным диаметром 8 мм для РУК-303, РУК-303N и
наружным диаметром 12 мм для РУК-303-1, РУК-303-1N.
Схема обвязки реле РУК-303, РУК-303N, РУК-303-1, РУК-303-1N
приведена на рис. 5.
Реле РУК-304, РУК-304N вворачивается в стенку емкости
резьбовой частью корпуса (М27х1,5) и уплотняется прокладкой.
Схема обвязки реле РУК-304, РУК-304N приведена на рис. 6.
Реле РУК-305, РУК-305N крепится к фланцу емкости с помощью
шайбы и гайки и уплотняется прокладкой. Перед установкой
реле необходимо отсоединить от корпуса крышку 1, гайку 2 и
шайбу 3 (см. рис.4). Установить реле изнутри емкости,
установить шайбу 3, гайку 2 и крышку 1. Схема обвязки реле
РУК-305, РУК-305N приведена на рис.7.
Электромонтаж реле выполняют кабелем МКШ 2х0,35 мм2
или ПВС 2х0,35 мм2 в соответствии со схемой
электрической соединений, приведенной на рис.8.
Примеры схем включения реле уровня в релейно-контактные
схемы приведены на рис. 9, рис. 10, рис. 11, рис. 12.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- реле уровня (РУК-303 или РУК-303N, РУК-303-1, РУК-303-1N,
РУК-304, РУК-304N, РУК-305, РУК-305N) - 1 шт.
- комплект монтажных частей (для РУК-303, РУК-303N) - 1
компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
- реле, устанавливаемого на шунте с Dу = 10 мм
с параметрами искробезопасной цепи по ГОСТ Р51330.10-99:
"Реле уровня РУК-303-1 0.282.001 ТУ";
- реле погружного вертикального с уровнем срабатывания Н=500
мм, плотностью жидкости ρ=0,9 г/см3 и с
параметрами искробезопасной цепи по EN 60947-5-6 (NAMUR):
"Реле уровня РУК-304N, Н=500 мм, ρ=0,9 г/см3 0.282.001 ТУ";
-реле погружного горизонтального с длиной погружной части
500 мм с параметрами искробезопасной цепи по ГОСТ
Р51330.10-99:
"Реле уровня РУК-305, L=500 мм 0.282.001 ТУ";

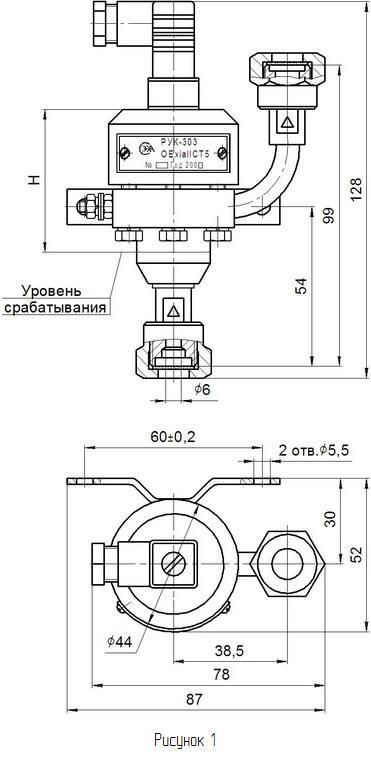

Габаритные и присоединительные размеры реле РУК-303,
РУК-303N

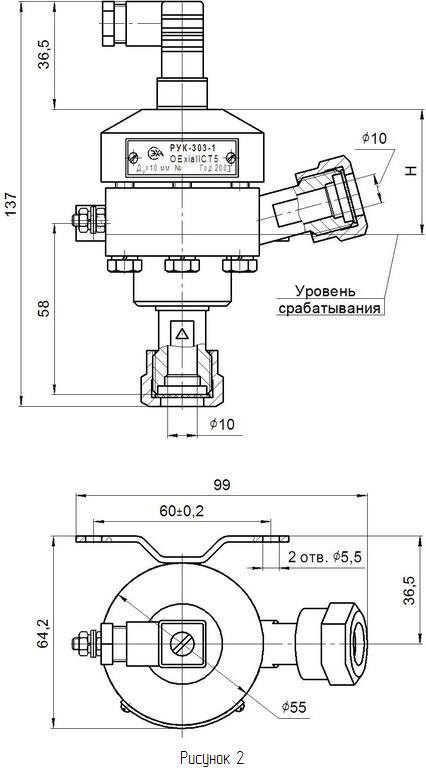

Габаритные и присоединительные размеры реле РУК-303-1, РУК-303-1N

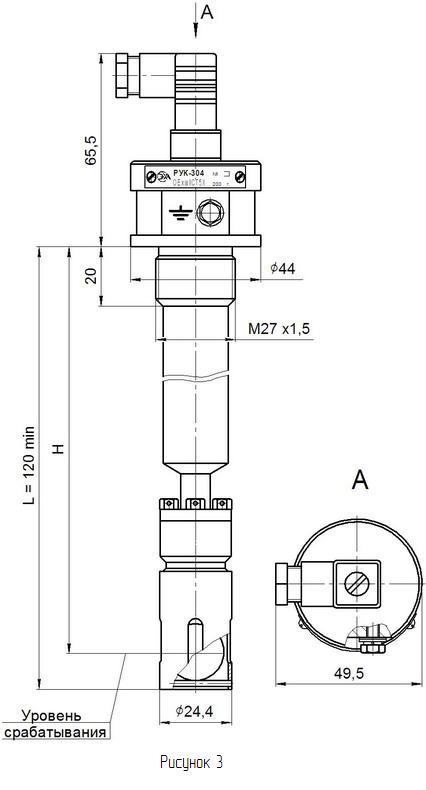

Габаритные и присоединительные размеры реле РУК-304, РУК-304N

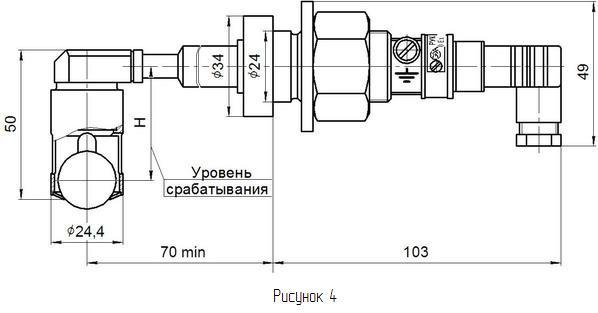

Габаритные и присоединительные размеры реле РУК-305, РУК-305N

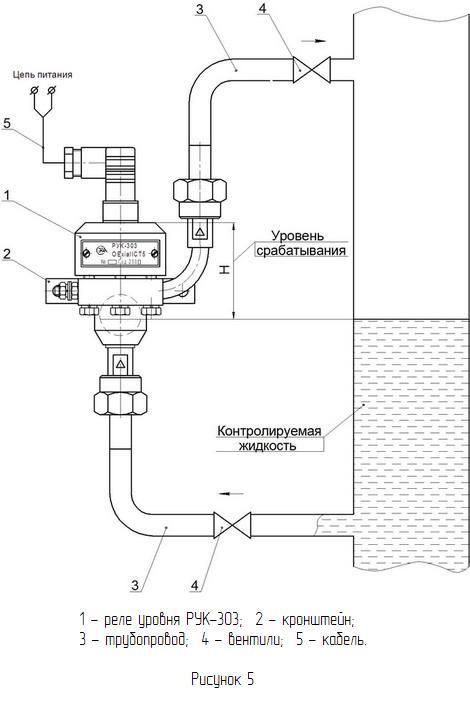

Схема обвязки реле РУК-303, РУК-303N

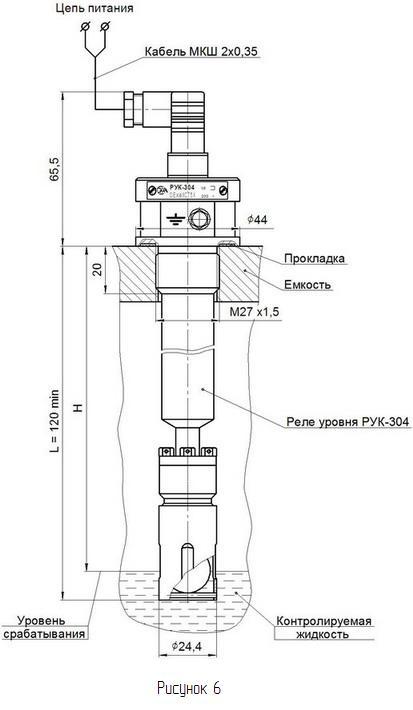

Схема обвязки реле РУК-304, РУК-304N

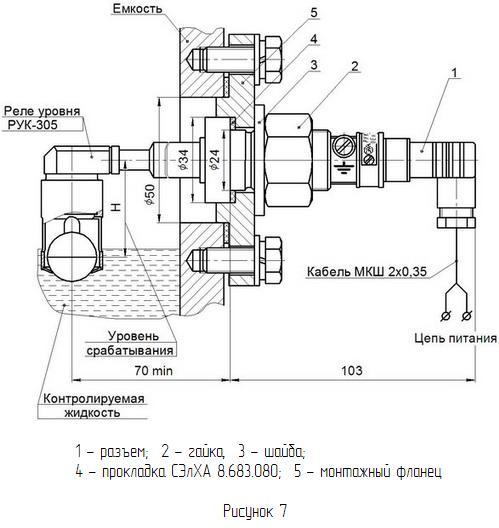

Схема обвязки реле РУК-305, РУК-305N

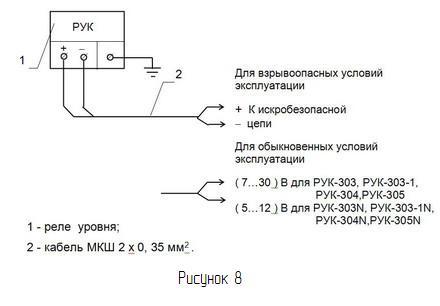

Схема электрическая соединений реле

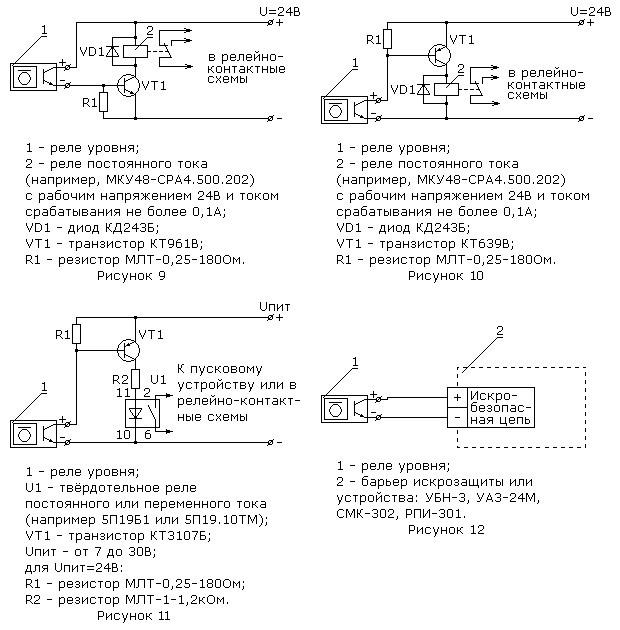

Примеры включения реле уровня РУК-303, РУК-303N,
РУК-304, РУК-304N, РУК-305, РУК-305N
