Назначение
Система контроля температуры СКТ-301 (далее – система или
СКТ-301) предназначена для контроля, противоаварийной
сигнализации и блокировки промышленного оборудования
(градирен, центрифуг, подшипниковых узлов агрегатов и других
технологических установок) по температуре.
Система предназначена для контроля температуры по 16
каналам.
Система СКТ-301 состоит из контроллера СМК-302-3 и 1…16
датчиков температуры ДТ-303-АТ-1 или ДТ-303-АТ-2.
Принцип действия
Датчики температуры преобразовывают изменение
контролируемого диапазона температуры в стандартный выходной
электрический сигнал 4 ... 20 мА.
Контроллер СМК-302-3 обеспечивает:
- прием и обработку аналоговых сигналов 4…20 мА от датчиков
температуры;
- программирование трех уставок (неисправность,
предупредительная, аварийная) и временных задержек по
каждому входу с выдачей при превышении уставок звуковых,
световых и релейных сигналов на «Блокировку»;
- архивирование аварийных ситуаций и команд оператора в
энергонезависимой памяти;
- представление на ЖКИ всей информации о работе контроллера,
в том числе текущего значения температуры по каждому каналу;
- управление контроллером и сигналами «Блокировка» с пульта
оператора.
Исполнения
Контроллер СМК-302-3 выполнен в пластмассовом корпусе, на
лицевой панели которого располагаются жидкокристаллический
индикатор, индикаторы световой сигнализации и кнопки
управления. В нижней части корпуса расположен отсек с
кабельными вводами для подключения датчиков и внешних
устройств. Количество датчиков температуры определяется при
заказе и может быть от 1 до 16.
Датчики ДТ-303-АТ-1 и ДТ-303-АТ-2 отличаются исполнением
корпуса:
- пластмассовый для ДТ-303-АТ-1;
- металлический с лакокрасочным покрытием для ДТ-303-АТ-2.
Погружная часть датчиков выполнена из стали 12Х18Н10Т.
Исполнения датчиков приведены в таблице.
Шифр
изделия |
Тип
термочув-
ствительного
элемента |
Область
контроли-
руемых
температур, °С |
Диапазон
контроли-
руемых
температур, °С |
Присо-
единительная
резьба |
Длина
погружной
части l, мм |
Максимальное
давление
рабочей
среды, кгс/см2 |
ДТ-303-АТ-1-00
ДТ-303-АТ-2-00 |
Полупровод-
никовый |
-50 ... 125 |
20
50
100 |
М20x1,5 |
30 |
60 |
ДТ-303-АТ-1-01
ДТ-303-АТ-2-01 |
60 |
ДТ-303-АТ-1-02
ДТ-303-АТ-2-02 |
80 |
ДТ-303-АТ-1-03
ДТ-303-АТ-2-03 |
100 |
ДТ-303-АТ-1-04
ДТ-303-АТ-2-04 |
120 |
ДТ-303-АТ-1-05
ДТ-303-АТ-2-05 |
160 |
ДТ-303-АТ-1-06
ДТ-303-АТ-2-06 |
200 |
ДТ-303-АТ-1-07
ДТ-303-АТ-2-07 |
250 |
ДТ-303-АТ-1-08
ДТ-303-АТ-2-08 |
320 |
ДТ-303-АТ-1-09
ДТ-303-АТ-2-09 |
400 |
ДТ-303-АТ-1-10
ДТ-303-АТ-2-10 |
ЭЧМ |
-50 ... 150 |
50
100
150
|
60 |
ДТ-303-АТ-1-11
ДТ-303-АТ-2-11 |
80 |
ДТ-303-АТ-1-12
ДТ-303-АТ-2-12 |
100 |
ДТ-303-АТ-1-13
ДТ-303-АТ-2-13 |
120 |
ДТ-303-АТ-1-14
ДТ-303-АТ-2-14 |
160 |
ДТ-303-АТ-1-15
ДТ-303-АТ-2-15 |
200 |
ДТ-303-АТ-1-16
ДТ-303-АТ-2-16 |
250 |
ДТ-303-АТ-1-17
ДТ-303-АТ-2-17 |
320 |
ДТ-303-АТ-1-18
ДТ-303-АТ-2-18 |
400 |
ДТ-303-АТ-1-19
ДТ-303-АТ-2-19 |
ЭЧП |
150 ... 300
|
50
100
150
|
60 |
ДТ-303-АТ-1-20
ДТ-303-АТ-2-20 |
80 |
ДТ-303-АТ-1-21
ДТ-303-АТ-2-21 |
100 |
ДТ-303-АТ-1-22
ДТ-303-АТ-2-22 |
120 |
ДТ-303-АТ-1-23
ДТ-303-АТ-2-23 |
160 |
ДТ-303-АТ-1-24
ДТ-303-АТ-2-24 |
200 |
ДТ-303-АТ-1-25
ДТ-303-АТ-2-25 |
250 |
ДТ-303-АТ-1-26
ДТ-303-АТ-2-26 |
320 |
ДТ-303-АТ-1-27
ДТ-303-АТ-2-27 |
400 |
ДТ-303-АТ-1-28
ДТ-303-АТ-2-28 |
Полупровод-
никовый |
-50 ... 125 |
20
50
100 |
М8x1 |
- |
атмосферное |
ДТ-303-АТ-1-29
ДТ-303-АТ-2-29 |
- |
Технические характеристики
Датчики выпускаются настроенными на один из диапазонов,
указанных в таблице.
Система СКТ-301 обеспечивает формирование предупредительных
и аварийных сигналов при достижении контролируемой
температурой значений уставок с погрешностью ± 1,0 °С.
Релейные выходные сигналы коммутируют цепи:
- переменного тока напряжением 240 В, током 0,1…1,0 А;
- переменного и постоянного тока напряжением до 240 В, током
до 0,7 А.
Длина линии связи между контроллером и датчиками не более
500 м.
Питание контроллера осуществляется от сети переменного тока
напряжением 220 В, частотой 50 Гц.
Потребляемая электрическая мощность – не более 20 Вт.
Габаритные и установочные размеры СМК-302-3 приведены на
рисунке 1, датчиков – на рисунках 2 и 3.
Масса, кг, не более:
СМК-302-3 – 1,0;
ДТ-303-АТ-1 – 0,35;
ДТ-303-АТ-2 – 0,4.
Взрывозащищенность
Датчики ДТ-303-АТ-2 имеют маркировку взрывозащиты
0ExiaIICT5Х и могут быть установлены во взрывоопасной зоне
помещений всех классов и наружных установок согласно гл. 7.3
ПУЭ и гл. ЭIII-13 ПТЭ и ПТБ.
Контроллер предназначен для установки вне взрывоопасных зон
помещений.
Монтаж и эксплуатация
Условия эксплуатации контроллера:
- температура окружающего воздуха – от 5 до 40°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт.ст.);
- относительная влажность воздуха – до 95% при 35°С и более
низких температурах без конденсации влаги ;
- вибрационные воздействия с частотой от 5 до 35 Гц и
амплитудой смещения не более 0,35 мм.
Монтаж контроллера в помещениях с наличием в воздухе
примесей аммиака, сернистых и других газов, а также
производственной пыли, непосредственно у печей и на открытом
воздухе не допускается.
Контроллер имеет степень защиты оболочки от проникновения
твердых тел и воды IP54 по ГОСТ 14254, датчики ДТ-303-АТ-1 -
IP54, ДТ-303-АТ-2 – IP67.
Контроллер предназначен для настенного монтажа, крепится на
щите или другой вертикальной поверхности винтами М5х20,
входящими в комплект поставки (или шурупами или
самонарезающими винтами).
Условия эксплуатации датчиков температуры:
- температура окружающего воздуха - от минус 40 до плюс
85°С.
- относительная влажность - до 95% при 35°С и более низких
температурах без конденсации влаги.
Агрессивность контролируемой среды для датчиков
ДТ-303-АТ-1-00 ... ДТ-303-АТ-1-27, ДТ-303-АТ-2-00 ...
ДТ-303-АТ-2-27 не должна превышать химическую стойкость
стали 12Х18Н10Т.
Монтаж датчиков производится с помощью комплектов монтажных
частей в соответствии с рис.2 и рис.3.
Рабочее положение датчиков - произвольное.
Установочные размеры контроллера и датчиков температуры
приведены на рис.1, 2 и 3.
Электромонтаж датчиков производится кабелем МКШ 2x0,35 мм2,
в соответствии со схемой, приведенной на рис.4.
Схема внешних соединений контроллера приведена на рис.4.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- контроллер СМК-302-3 - 1шт.
- датчик температуры ДТ-303-АТ-1 или ДТ-303-АТ-2 (в
соответствии с таблицей 1) - от 1 до 16 шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе:
"Система СКТ-301 в составе:
СМК-302-3 – 1 шт.,
датчик ДТ-303-АТ-2-10 – 16 шт. (диапазон контролируемых
температур от 100 до 150°С) ".

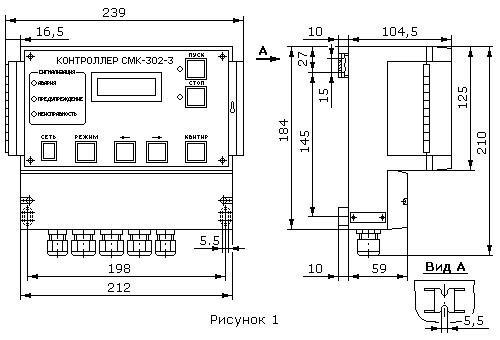

Габаритные и установочные размеры контроллера СМК-302-3

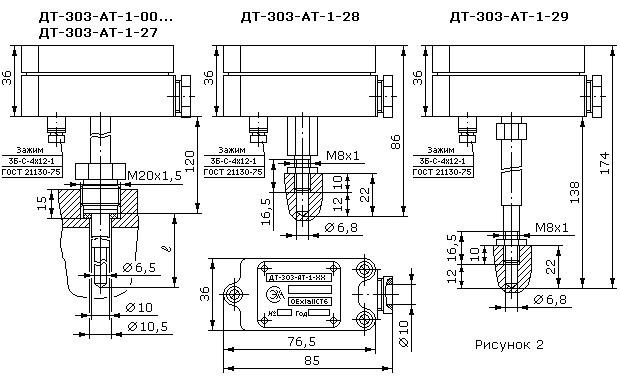

Габаритные и установочные размеры датчиков температуры ДТ-303-АТ-1

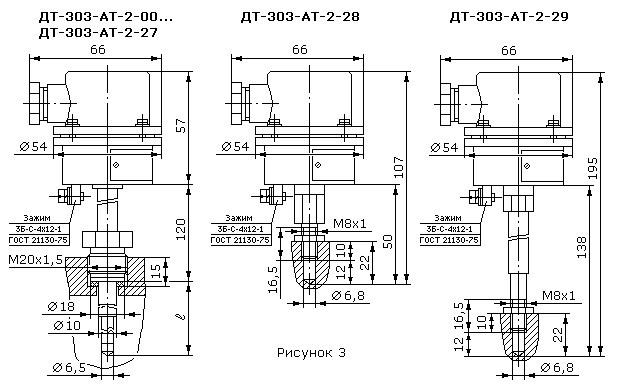

Габаритные и установочные размеры датчиков температуры ДТ-303-АТ-2

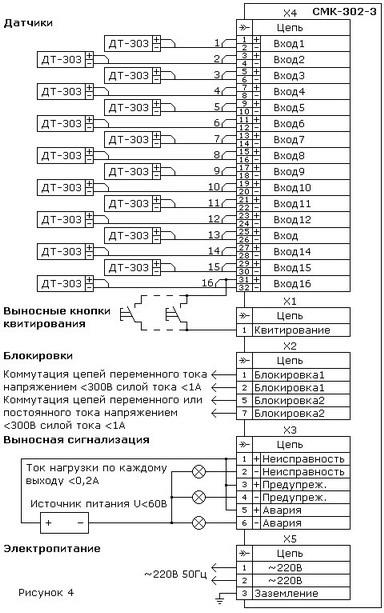

Схема внешних соединений СМК-302-3
