Назначение
Блок контроля температуры БКТ-301 предназначен для
контроля и перенастройки температурных уставок в датчиках
температуры ДТ-303-РТ-00…ДТ-303-РТ-09, ДТ-303-РТ-28,
ДТ-303-РТ-29, РТК-303, РТК-303-1.
Принцип действия
Датчики температуры преобразовывают изменение падения
напряжения на термочувствительной микросхеме, вызванное
изменением температуры контролируемого объекта, в изменение
тока в линии подключения датчика к блоку контроля
температуры.
Блок обеспечивает:
- представление на табло текущих значений температуры,
уставок, состояния и режима работы датчика;
- задание новых уставок и режима работы датчика;
Технические характеристики
Диапазон контроля температуры – от минус 50 до плюс
125°С.
Дискретность задания уставок – 1°С.
Погрешность контроля температуры при индикации - ±0,1°С.
Длина линии связи с датчиком не должна превышать 1,5 м.
При отключении электропитания последние значения уставок
сохраняются в энергонезависимой памяти блока.
Электропитание блока осуществляется от внутреннего
химического источника напряжением от 2 до 4 В или от
внешнего источника постоянного тока с напряжением от 6 до 9
В.
Потребляемый ток от внутреннего источника не более 50 мА, от
внешнего источника не более 150 мА.
Потребляемая мощность – не более 1,5 ВА.
Средняя наработка на отказ – не менее 50000 ч.
Полный средний срок службы – не менее 10 лет.
Габариты блока 112х196х59 мм.
Масса блока не более 0,35 кг.
Монтаж и эксплуатация
Проверка работоспособности блока производится в условиях
лаборатории КИПиА.
Блок подключается к датчику непосредственно на месте
установки датчика.
Электромонтаж блока производится ленточным кабелем ЛВ3х0,2 в
соответствии со схемой внешних соединений, приведенной на
рис. 1.
Перед пуском в эксплуатацию установить новые элементы
питания (два элемента напряжением 1,5 В типа 316) в корпус.
Условия эксплуатации блока:
- закрытые помещения;
- температура окружающего воздуха – от 5 до 35°С;
- относительная влажность до 75% при температуре 30°С и
более низких температурах без конденсации влаги;
- воздействие синусоидальной вибрации с частотой от 5 до 35
Гц и амплитудой смещения не более 0,35 мм.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- блок контроля температуры БКТ-301 - 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
"Блок контроля температуры БКТ-301 3.035.004 ТУ"

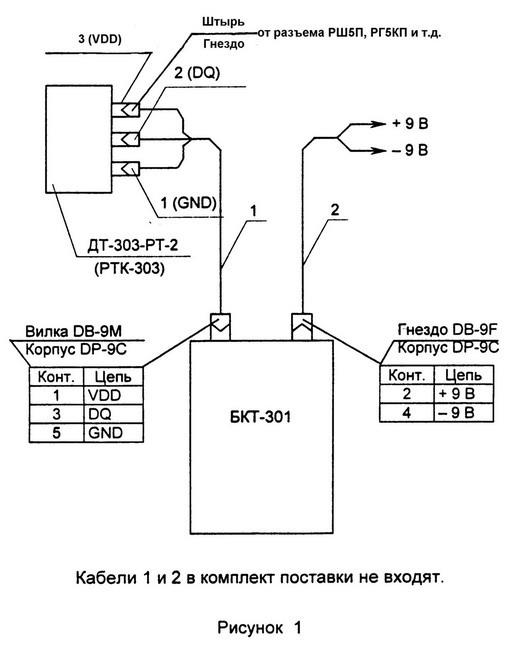

Схема электрических соединений блока БКТ-301
