Назначение
Преобразователи предназначены для преобразования выходных
сигналов от термометров сопротивления типа ТСМ, ТСП в
унифицированный токовый сигнал 4...20 мА.
Преобразователи могут работать в комплекте с любыми
вторичными приборами, воспринимающими входные
унифицированные сигналы 4...20 мА.
Область применения - системы автоматического контроля и
регулирования температуры на объектах энергетики, нефтяной,
газовой, горнодобывающей и других отраслей промышленности.
Принцип действия
Принцип действия преобразователя заключается в
преобразовании изменения сопротивления термочувствительного
датчика ТСМ или ТСП в диапазоне контролируемых температур в
стандартный токовый сигнал 4 – 20 мА.
Диапазон контролируемых температур определяется потребителем
из диапазонов, указанных в таблице.
Исполнения
Исполнения преобразователя приведены в таблице
| Шифр изделия |
Номинальная
статическая
характеристика |
Диапазон
преобразуемых
температур,°С |
| ПТС-301М |
50М, 100М |
от -50 до +180 |
| ПТС-301П |
100П |
от -200 до +500 |
Технические характеристики
Предел основной приведенной погрешности от верхнего
значения диапазона измерения, %, не более - 1.
Характеристики электрических цепей:
– напряжение питания, В - от 16 до 36;
– номинальное значение выходного тока при нагрузочном
сопротивлении 100 Ом, мА - от 4 до 20;
– предельное сопротивление нагрузки, включая сопротивление
линии связи, Ом, не более - 250;
– вид нагрузки - активная;
Преобразователи устойчивы к динамическим изменениям
напряжения питания:
– прерыванию питания продолжительностью от 10 мс до 5 с;
– броскам ±20% Uп при продолжительности изменения
от 10 мс до 5 с.
Степень защиты оболочки от проникновения твердых тел и воды
- IP 54 по ГОСТ 14254.
Масса, кг - 0,5.
Габаритные размеры, мм - Ø47 х 86.
Взрывозащищенность
Преобразователи имеют маркировку взрывозащиты 0ExiaIICT6,
соответствуют ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и могут
быть установлены во взрывоопасных зонах помещений всех
классов и наружных установок согласно гл. 7.3 ПУЭ и гл.
Э111-13 ПТЭ и ПБТ.
Преобразователи соответствуют требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригодны для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающего воздуха - от минус 40 до плюс
85°С;
- относительная влажность - до 95% при 35°С и более низких
температурах без конденсации влаги.
Корпус преобразователя присоединяется к головке термометра
сопротивления (ТСМ, ТСП) непосредственно с помощью
резьбового штуцера.
Установка преобразователя в соответствии с рис.1.
Электромонтаж реле производится кабелем МКШ 2х0,35 мм2,
в соответствии со схемой, приведенной на рис.2.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- преобразователь ПТС-301М или ПТС-301П - 1 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
- преобразователя для термометра сопротивления типа ТСМ с
НСХ 50М и диапазоном контролируемых температур 60 ... 150
°С:
" Преобразователь термометра сопротивления ПТС-301М 50М
60...150 °С 2.008.002 ТУ".

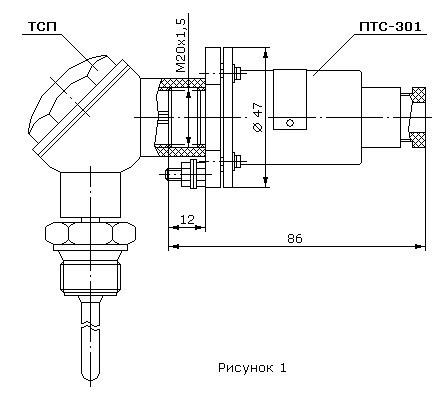

Габаритные и установочные размеры преобразователей
ПТС-301П, ПТС-301М

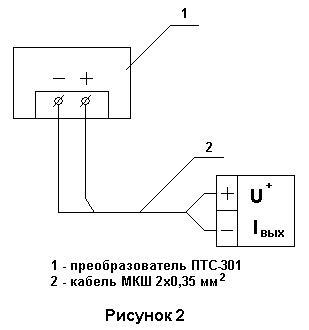

Схема электрическая соединений преобразователя термометра
сопротивления ПТС-301
