Реле температуры контактное РК-301Т

Реле температуры контактное РК-301Т

Назначение

Реле предназначены для контроля температуры рабочих сред в аппаратах химической, нефтехимической, пищевой, медицинской и других отраслей промышленности, а также контроля температуры подшипниковых узлов агрегатов (насосов, компрессоров и другого технологического оборудования), в том числе во взрывоопасных условиях.
Реле коммутирует электрические цепи сигнализации и блокировки агрегатов при достижении температурой контролируемого объекта значений уставки.

Принцип действия

Принцип действия реле заключается в механической передаче на контактную группу перемещения чувствительного элемента (сильфона), вызванного изменением объема термометрической жидкости под воздействием изменения температуры контролируемого объекта.

Исполнения

Реле выпускаются в пятнадцати исполнениях и отличаются присоединительной резьбой, назначением, длиной погружной части и логикой коммутации.

Код реле Присоединительная
резьба
Состояние
контактов
Длина гильзы или
длина погружной
части, l, мм
Назначение
РК-301Т-1-НЗ М 8x1 Нормально замкнутые (НЗ) 50 Измерение
температуры
подшипниковых
узлов
РК-301Т-1-НР Нормально разомкнутые (НР)
РК-301Т-1-2 1гр. - НЗ; 2гр. - НР
РК-301Т-2-НЗ Нормально замкнутые (НЗ) 132
РК-301Т-2-НР Нормально разомкнутые (НР)
РК-301Т-2-2 1гр. - НЗ; 2гр. - НР
РК-301Т-3-НЗ М 20x1,5 Нормально замкнутые (НЗ) 50 Измерение
температуры
в аппаратах
РК-301Т-3-НР Нормально разомкнутые (НР)
РК-301Т-3-2 1гр. - НЗ; 2гр. - НР
РК-301Т-4-НЗ Нормально замкнутые (НЗ) 100
РК-301Т-4-НР Нормально разомкнутые (НР)
РК-301Т-4-2 1гр. - НЗ; 2гр. - НР
РК-301Т-5-НЗ Нормально замкнутые (НЗ) 150
РК-301Т-5-НР Нормально разомкнутые (НР)
РК-301Т-5-2 1гр. - НЗ; 2гр. - НР

Технические характеристики

Параметры контролируемой среды:
температура – от 50 до 150°С при эксплуатации реле в невзрывоопасных зонах и от 50 до 95°С при эксплуатации реле во взрывоопасных зонах;
давление – до 60 кгс/см2 для РК-301Т-3 ... РК-301Т-5.
Реле с одной контактной группой (НЗ или НР) выпускаются настроенными в соответствии с заказом на значение температуры (уставку tу) из диапазона температур.
Реле с двумя контактными группами выпускаются настроенными по каждой контактной группе в соответствии с заказом на конкретные значения температуры (уставки tу1 и tу2) из диапазона температур.
С ростом температуры контролируемой среды при достижении первой уставки tу1 - первая группа контактов размыкается, при достижении второй уставки tу2 - вторая группа контактов замыкается. Значение уставок выбирается из диапазона контролируемых температур кратными 5 °С.
Предел допускаемой абсолютной основной погрешности срабатывания реле, измеренный в нормальных условиях: ± 1 °С; ± 2 °С; ± 3 °С; ± 5 °С.
Зона возврата реле не превышает ± 3 °С.
Постоянная времени реле не превышает 1 минуты.
Реле выдерживает воздействие перегрузки температурой, превышающей на 15°С значение уставки реле с одной контактной группой или значение второй уставки tу2 реле с двумя контактными группами, в течение 15 мин.
Коммутационная износостойкость контактов (число коммутируемых циклов) контактного устройства реле составляет 50000 циклов по ГОСТ 14002.
Характеристики электрических цепей, коммутируемых контактами реле во взрывобезопасных зонах:
род тока – постоянный;
вид нагрузки – активная;
напряжение – (24 ± 2,4) В;
ток – 150 мА.
Во взрывоопасных зонах помещений и наружных установок питание реле напряжением (16 ± 4) В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования IIС. Искробезопасность электрических цепей достигается за счет ограничения тока (I к.з. ≤ 25 мА) и напряжения (U х.х. ≤ 26 В) до искробезопасных значений.
Реле имеет степень защиты от проникновения внутрь твердых тел и воды IP 54 по ГОСТ 14254.
Средний полный срок службы – не менее 12 лет.
Габаритные и установочные размеры приведены на рисунке 1.
Масса – не более 0,4 кг.

Взрывозащищенность

Реле имеют маркировку взрывозащиты 0ExiaIICT5Х, соответствуют ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7-3 “Правил устройства электроустановок” ( ПУЭ ), гл. ЭIII-13 ПТЭ и ПТБ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
Реле соответствуют "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств", утвержденным Госгортехнадзором 22.12.97 г., и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Монтаж и эксплуатация

Условия эксплуатации:
- температура окружающего воздуха - от минус 50 до плюс 85°С.
- относительная влажность - до 95% при 35°С и более низких температурах без конденсации влаги.
Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
Реле может быть установлено во взрывоопасных зонах помещений и наружных установок в гнезда в соответствии с рис. 2.
Электромонтаж производится кабелем МКШ2х0,35 мм2 или кабелем МКШ3х0,35 мм2 в соответсвии со схемой, приведенной на рис.3.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- реле температуры согласно таблице - 1шт.
- комплект монтажных частей (для реле РК-301Т-3 ... РК-301Т-5)- 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.

Пример записи обозначения при заказе

Реле с уставкой 70°С, с нормально замкнутыми контактами, длиной погружной части чувствительного элемента 100 мм, с пределом допускаемой абсолютной основной погрешности ±3°С:
"Реле температуры контактное РК-301Т-4-НЗ 0.454.000 ТУ; tу=70°С, предел допускаемой абсолютной основной погрешности ±3°С ".

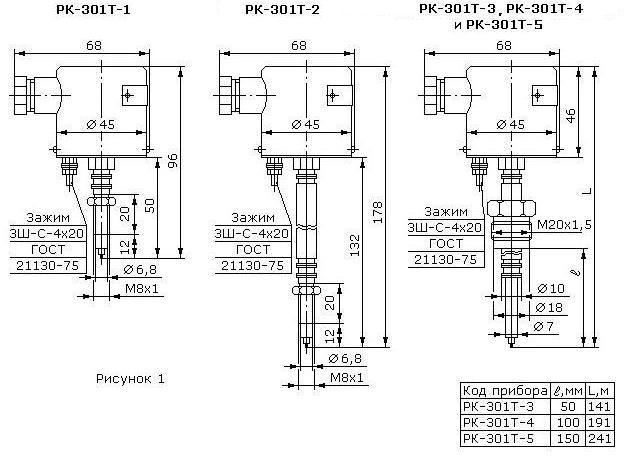

Габаритные и установочные размеры реле

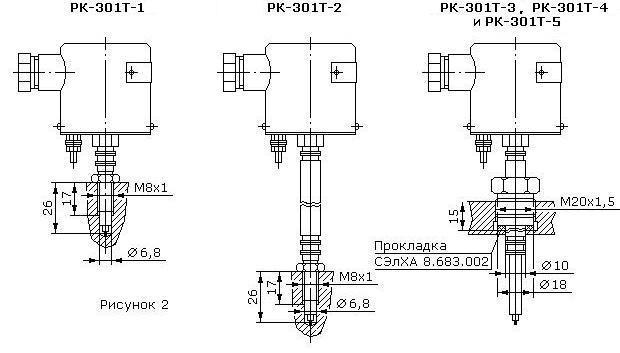

Монтаж реле

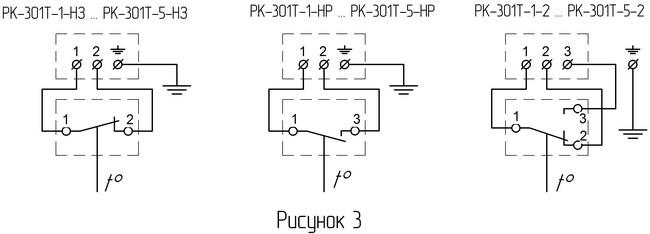

Схема электрическая соединений реле температуры РК-301Т
