Назначение
Реле температуры предназначено для контроля достижения в
технологических точках промышленных объектов заданного
фиксированного значения температуры (уставки).
Реле может быть использовано для контроля температуры в
системах блокировки агрегатов (насосов, компрессоров и
другого оборудования), в том числе во взрывоопасных условиях.
Принцип действия
Принцип действия реле заключается в преобразовании
изменения падения напряжения на термочувствительной
микросхеме, вызванного изменением температуры
контролируемого объекта (например, корпуса подшипника), в
изменение тока в линии подключения реле.
Реле температуры подключается по двухпроводной линии связи.
Ток в цепи подключения реле зависит от значения
контролируемой температуры относительно значения заданной
уставки:
- температура ниже уставки, по аналогии с "сухим контактом"
– реле в состоянии "разомкнуто", значение тока Ip
< 1,8 мА;
- температура выше уставки – реле в состоянии "замкнуто",
значение тока IЗ > 3,5 мА.
Скачок тока в линии питания реле температуры с IР
до IЗ детектируется входными цепями устройств, к
которым подключается реле. Это могут быть дискретные или
аналоговые входы контроллеров (например, СМК-302), входы
локальных устройств (УБН-3, УАС-24, УЗС-24), барьеры
искробезопасности (РПИ-301, МСБИ-302) или блоки питания.
Исполнения
Реле выпускается в двух исполнениях: РТК-303, РТК-303-1,
отличающихся длиной монтажной гильзы.
Технические характеристики
Преимуществами датчиков, имеющих выходной сигнал в виде
скачка тока в линии питания, являются возможность
осуществления диагностики линий связи при их применении в
АСУ ТП в качестве средств систем ПАЗ (п.п. 5.2.2 и 5.3.10 ПБ
09-170-97), а также более высокая помехозащищенность линий
связи по сравнению с датчиками типа "сухой контакт".
Предел допускаемой абсолютной основной погрешности
срабатывания реле, измеренный в нормальных условиях, может
быть равным ±1°С, ±2°С.
Реле РТК-303, РТК-303-1 выпускается настроенным на уставку
по заказу потребителя.
Потребитель может перенастроить уставку при помощи
переносного блока контроля температуры БКТ-301 или на IВМ
РС, через адаптер АП-301, подключаемый к СОМ порту
(программное обеспечение поставляется на дискете бесплатно).
РТК, подключенное к БКТ-301 или IВМ РС через адаптер АП-301,
может работать в режиме термометра с погрешностью измерения
температуры ± 0,2°С во всем диапазоне.
Пользователь может задать:
- значение уставки в °С;
- зону возврата (гистерезис) для предотвращения "дребезга"
контактов;
- состояние "контактов" реле (нормально разомкнутые НР –
значение тока Ip < 1,8 мА;, нормально замкнутые
НЗ – значение тока IЗ > 3,5 мА).
Диапазон контролируемых температур, °С ....... –50 – +125.
Дискретность задания уставки,°С .......... от 1 до 5.
Погрешность срабатывания, °С .......... ±1, ±2.
Тип регулирования .......... 2-х позиционное.
Напряжение питания, В .......... от 14 до 24.
Значение тока в цепи подключения реле для состояния НР:
– температура ниже значения уставки, мА .......... < 1,8;
– температура выше значения уставки, мА .......... >3,5.
Значение тока в цепи подключения реле для состояния НЗ:
– температура ниже значения уставки, мА .......... >3,5;
– температура выше значения уставки, мА .......... < 1,8.
Потребляемая мощность, Вт .......... 0,2.
Степень защиты оболочки от проникновения внутрь твердых тел
и воды - IP67 по ГОСТ 14254.
Масса реле, кг .......... 0,2.

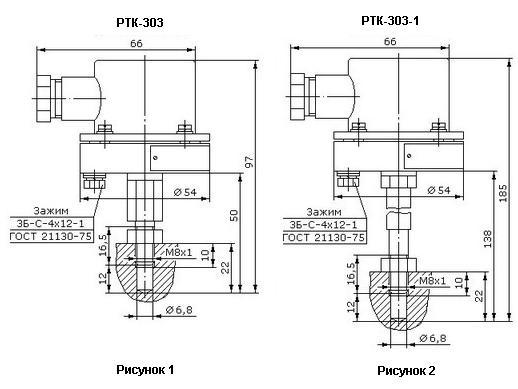

Габаритные и установочные размеры реле приведены на рис.1 и
рис.2.
Взрывозащищенность
Реле имеет маркировку взрывозащиты 0ExiaIICT5 и может
быть установлено во взрывоопасных зонах помещений всех
классов и наружных установок согласно гл. 7.3 ПУЭ и гл.
ЭIII-13 ПТЭ и ПБТ.
Реле соответствует требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригодно для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающего воздуха - от минус 40 до плюс
85°С.
- относительная влажность - до 95% при 35°С и более низких
температурах без конденсации влаги.
Реле может быть установлено в корпусе подшипника в гнездо
глубиной не менее 18 мм с присоединительной резьбой М8х1 на
длине не менее 6 мм. Монтаж производится с помощью гайки из
комплекта монтажных частей.
Рабочее положение реле – произвольное.

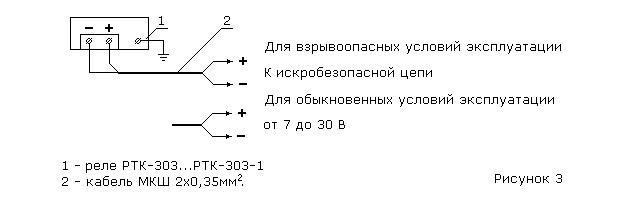

Электромонтаж реле производится кабелем МКШ 2х0,35 мм2
в соответствии со схемой, приведенной на рис.3.

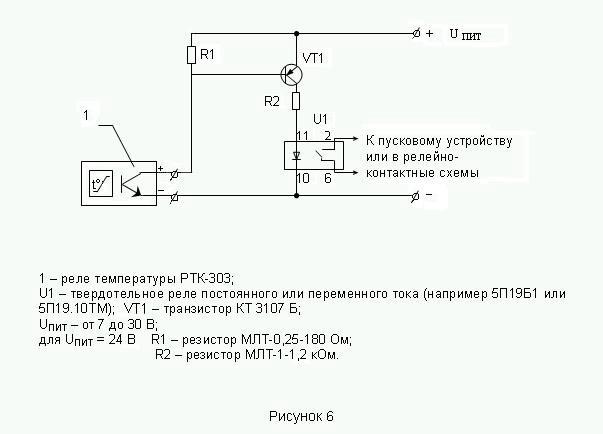

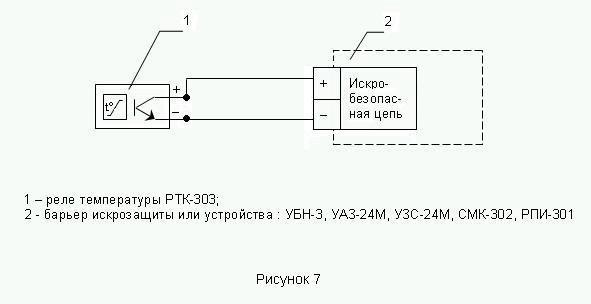

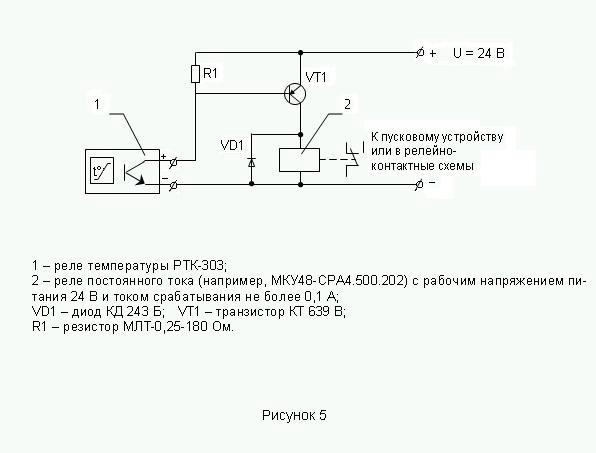

Примеры схем включения реле уровня в релейно-контактные
схемы приведены на рис. 4, 5, 6, 7.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- реле РТК-303 или РТК-303-1 - 1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Примечание.По отдельному заказу поставляются
адаптер АП-301 и программное обеспечение на дискете 3,5". На
партию реле более 10 шт. адаптер АП-301 и программное
обеспечение на дискете 3,5" поставляются бесплатно.
Пример записи обозначения при заказе
Пример записи обозначения при заказе реле РТК-303 с
уставкой 50 °С и с величиной основной погрешности ±1°С:
"Реле температуры РТК-303 0.282.001 ТУ, tу=50°С,
погрешность ±1°С".
Габаритные и установочные размеры реле РТК-303 и
РТК-303-1
Схема электрическая соединений реле температуры РТК-303
Примеры включения реле температуры РТК-303
