Назначение
Реле температуры предназначены для контроля температуры
подшипниковых узлов агрегатов (РТ-304-1, РТ-304-2) и для
контроля температуры объектов, находящихся под давлением
(РТ-304-3... РТ-304-5).
Реле коммутирует электрические цепи сигнализации и
блокировки агрегатов при достижении температурой
контролируемого объекта значения уставки.
Принцип действия
Принцип действия реле заключается в механической передаче
на контактные группы перемещения чувствительного элемента
(сильфона), вызванного повышением температуры
термометрической жидкости под воздействием изменения
температуры контролируемого объекта.
Исполнения
Реле выпускаются в пятнадцати исполнениях, отличающихся
присоединительными размерами, длиной погружной части и
логикой коммутации.
Исполнения реле приведены в таблице.
| Код реле |
Присоединительная
резьба |
Состояние
контактов |
Длина гильзы или
длина погружной части, l, мм |
| РТ-304-1-НЗ |
М 8x1 |
Нормально замкнутые (НЗ) |
51 |
| РТ-304-1-НР |
Нормально разомкнутые (НР) |
| РТ-304-1-2 |
1гр. - НЗ; 2гр. - НР |
| РТ-304-2-НЗ |
Нормально замкнутые (НЗ) |
133 |
| РТ-304-2-НР |
Нормально разомкнутые (НР) |
| РТ-304-2-2 |
1гр. - НЗ; 2гр. - НР |
| РТ-304-3-НЗ |
М 20x1,5 |
Нормально замкнутые (НЗ) |
50 |
| РТ-304-3-НР |
Нормально разомкнутые (НР) |
| РТ-304-3-2 |
1гр. - НЗ; 2гр. - НР |
| РТ-304-4-НЗ |
Нормально замкнутые (НЗ) |
100 |
| РТ-304-4-НР |
Нормально разомкнутые (НР) |
| РТ-304-4-2 |
1гр. - НЗ; 2гр. - НР |
| РТ-304-5-НЗ |
Нормально замкнутые (НЗ) |
150 |
| РТ-304-5-НР |
Нормально разомкнутые (НР) |
| РТ-304-5-2 |
1гр. - НЗ; 2гр. - НР |
Технические характеристики
Диапазон контролируемых температур от 50 до 150°С.
Реле с одной контактной группой (НЗ или НР) выпускаются
настроенными в соответствии с заказом на значение
температуры (уставку tу) из диапазона температур.
Реле с двумя контактными группами выпускаются настроенными
по каждой контактной группе в соответствии с заказом на
конкретные значения температуры (уставки tу1 и tу2)
из диапазона температур.
С ростом температуры контролируемой среды при достижении
первой уставки tу1 - первая группа контактов
размыкается, при достижении второй уставки tу2 -
вторая группа контактов замыкается. Значения уставок
выбираются из диапазона контролируемых температур кратными 5
°С.
Предел допускаемой основной погрешности срабатывания реле,
°С, не более .......... ±1, ±2, ±5
Максимальное рабочее давление, МПа .......... 6,0
Характеристики электрических цепей, коммутируемых реле во
взрывобезопасных зонах:
род тока – постоянный;
вид нагрузки – активная;
напряжение, В .......... 24 ± 2,4;
ток, мА .......... 150.
Степень защиты оболочки от проникновения внутрь тведых тел и
воды - IP54 по ГОСТ 14254.
Масса, кг .......... 0,8.
Габаритные и установочные размеры реле приведены на рис.1.
Взрывозащищенность
Реле соответствует требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригодно для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающего воздуха - от минус 50 до плюс
85°С.
- относительная влажность - до 95% при 35°С и более низких
температурах без конденсации влаги.
Агрессивность среды не должна превышать химическую стойкость
стали 12Х18Н10Т.
Реле РТ-304-1, РТ-304-2 могут быть установлены в корпусе
подшипника в гнездо глубиной не менее 18 мм с
присоединительной резьбой М8х1 на длине не менее 6 мм.
Реле РТ-304-3...РТ-304-5 могут использоваться для контроля
температуры технологических сред под давлением до 6,0 МПа.
Длина погружной части термобаллона от 50 до 150 мм.
Крепление реле осуществляется при помощи гайки с резьбой
М20х1,5 и уплотняется прокладкой из комплекта монтажных
частей.
Рабочее положение реле – произвольное.
Электромонтаж реле производится кабелем МКШ 3х0,35 мм2
или кабелем МКШ 5х0,35 мм2, в соответствии со
схемой, приведенной на рис.2
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки реле входят:
- реле РТ-304- (см. таблицу) - 1 шт.
- комплект монтажных частей для РТ-304-3 ... РТ-304-5 - 1
компл.
- техническое описание и инструкция по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
- реле с присоединительной резьбой М8х1 с длиной гильзы
133 мм с нормально замкнутыми контактами (НЗ) с уставкой 70
°С и величиной погрешности ±2 °С:
" Реле РТ-304-2-НЗ 0.454.004 ТУ, tу=70°С,
погрешность ±2°С";
- реле с присоединительной резьбой М20х1,5 с длиной
погружной части 100 мм с нормально замкнутыми контактами
(НЗ) с уставкой 70 °С и величиной погрешности ±2 °С:
" Реле РТ-304-4-НЗ 0.454.004 ТУ, tу=70°С,
погрешность ±2°С".

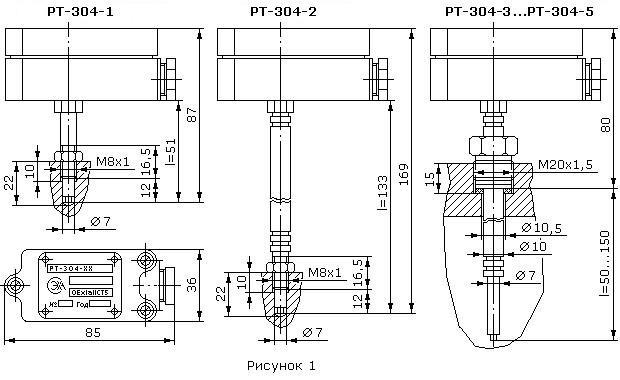

Габаритные и установочные размеры реле температуры
РТ-304-1 … РТ-304-5

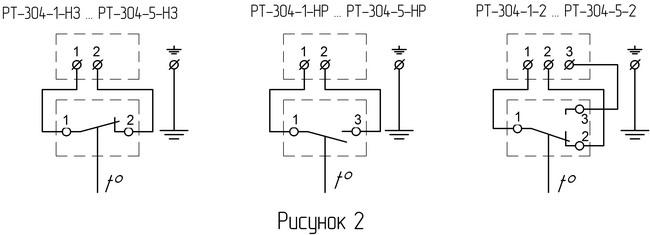

Схема электрическая соединений реле температуры РТ-304
