Назначение
Датчики температуры предназначены для непрерывного
измерения температуры газообразных и жидких технологических
сред и преобразования результатов измерения в стандартный
выходной электрический сигнал 4-20 мА.
Датчики могут быть использованы для контроля температуры в
системах блокировки агрегатов (насосов, компрессоров и
другого оборудования), в том числе во взрывоопасных
условиях.
Принцип действия
Принцип действия датчиков заключается в преобразовании
выходного сигнала чувствительного элемента с нормированной
зависимостью выходного сигнала от температуры в выходной
сигнал 4-20 мА. Чувствительным элементом датчика является
стандартная интегральная микросхема или медный (или
платиновый) чувствительный элемент.
Исполнения
Исполнения датчиков приведены в таблице.
| Шифр изделия |
Область
контролируемых
температур,°С |
Диапазон
контролируемых
температур, °С |
Максимальное отклонение
действительной
характеристики
преобразования, °С |
Длина
погружной
части l, мм |
Максимальное
давление рабочей
среды, кгс/см2 |
| ДТ-303-АТ-1-00 |
ДТ-303-АТ-2-00 |
-50 ... 125 |
20
50
100 |
± 0,5 |
30 |
60 |
| ДТ-303-АТ-1-01 |
ДТ-303-АТ-2-01 |
60 |
| ДТ-303-АТ-1-02 |
ДТ-303-АТ-2-02 |
80 |
| ДТ-303-АТ-1-03 |
ДТ-303-АТ-2-03 |
100 |
| ДТ-303-АТ-1-04 |
ДТ-303-АТ-2-04 |
120 |
| ДТ-303-АТ-1-05 |
ДТ-303-АТ-2-05 |
160 |
| ДТ-303-АТ-1-06 |
ДТ-303-АТ-2-06 |
200 |
| ДТ-303-АТ-1-07 |
ДТ-303-АТ-2-07 |
250 |
| ДТ-303-АТ-1-08 |
ДТ-303-АТ-2-08 |
320 |
| ДТ-303-АТ-1-09 |
ДТ-303-АТ-2-09 |
400 |
| ДТ-303-АТ-1-10 |
ДТ-303-АТ-2-10 |
-50 ... 150 |
50
100
150 |
± 1,0 |
60 |
| ДТ-303-АТ-1-11 |
ДТ-303-АТ-2-11 |
80 |
| ДТ-303-АТ-1-12 |
ДТ-303-АТ-2-12 |
100 |
| ДТ-303-АТ-1-13 |
ДТ-303-АТ-2-13 |
120 |
| ДТ-303-АТ-1-14 |
ДТ-303-АТ-2-14 |
160 |
| ДТ-303-АТ-1-15 |
ДТ-303-АТ-2-15 |
200 |
| ДТ-303-АТ-1-16 |
ДТ-303-АТ-2-16 |
250 |
| ДТ-303-АТ-1-17 |
ДТ-303-АТ-2-17 |
320 |
| ДТ-303-АТ-1-18 |
ДТ-303-АТ-2-18 |
400 |
| ДТ-303-АТ-1-19 |
ДТ-303-АТ-2-19 |
150 ... 300 |
60 |
| ДТ-303-АТ-1-20 |
ДТ-303-АТ-2-20 |
80 |
| ДТ-303-АТ-1-21 |
ДТ-303-АТ-2-21 |
100 |
| ДТ-303-АТ-1-22 |
ДТ-303-АТ-2-22 |
120 |
| ДТ-303-АТ-1-23 |
ДТ-303-АТ-2-23 |
160 |
| ДТ-303-АТ-1-24 |
ДТ-303-АТ-2-24 |
200 |
| ДТ-303-АТ-1-25 |
ДТ-303-АТ-2-25 |
250 |
| ДТ-303-АТ-1-26 |
ДТ-303-АТ-2-26 |
320 |
| ДТ-303-АТ-1-27 |
ДТ-303-АТ-2-27 |
400 |
| ДТ-303-АТ-1-28 |
ДТ-303-АТ-2-28 |
-50 ... 125 |
20
50
100 |
± 0,5 |
- |
атмосферное |
| ДТ-303-АТ-1-29 |
ДТ-303-АТ-2-29 |
- |
Датчики отличаются конструкцией и материалом корпуса,
длиной погружной части и способом крепления.
Датчики ДТ-303-АТ-1 выполнены с неметаллическим корпусом,
датчики ДТ-303-АТ-2 – с металлическим корпусом.
Датчики ДТ-303-АТ-1 имеют степень защиты оболочек от
проникновения твердых тел и воды IР54, датчики ДТ-303-АТ-2 –
IР67 по ГОСТ 14254.
Датчики ДТ-303-АТ-1-28, ДТ-303-АТ-2-28, ДТ-303-АТ-1-29 и
ДТ-303-АТ-2-29 могут быть установлены в гнездо (например, в
корпусе подшипника) глубиной не менее 22 мм с
присоединительной резьбой М8х1 на длине не менее 10 мм.
Технические характеристики
Основные характеристики датчиков приведены в таблице.
Кратность задания нижнего значения диапазона контролируемых
температур, °С:
- для ДТ-303-АТ-1-00…ДТ-303-АТ-1-09, ДТ-303-АТ-1-28,
ДТ-303-АТ-1-29 и для ДТ-303-АТ-2-00…ДТ-303-АТ-2-09,
ДТ-303-АТ-2-28, ДТ-303-АТ-2-29 .......... 5;
- для ДТ-303-АТ-1-10…ДТ-303-АТ-1-27,
ДТ-303-АТ-2-10…ДТ-303-АТ-2-27 .......... 10.
Напряжение питания, В .......... 20 ± 4.
Значение выходного тока в диапазоне контролируемых
температур при нагрузочном сопротивлении 100 Ом ± 5%, мА
.......... от 4 до 20.
Масса датчика, кг .......... от 0,15 до 0,4.
Габаритные и установочные размеры приведены на рис.1, 2.
Взрывозащищенность
Датчики температуры имеют маркироку взрывозащиты
0ExiaIICT5Х и могут быть установлены во взрывоопасных зонах
помещений всех классов и наружных установок согласно гл. 7.3
ПУЭ и гл. ЭIII-13 ПТЭ и ПБТ.
Датчики соответствуют требованиям "Общих правил
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" ПБ
09-170-97 и пригодны для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Условия эксплуатации:
- температура окружающего воздуха - от минус 40 до плюс
85°С.
- относительная влажность - до 95% при 35°С и более низких
температурах без конденсации влаги.
Агрессивность контролируемой среды для датчиков
ДТ-303-АТ-1-00 ... ДТ-303-АТ-1-27, ДТ-303-АТ-2-00 ...
ДТ-303-АТ-2-27 не должна превышать химическую стойкость
стали 12Х18Н10Т.
Монтаж датчиков производится с помощью комплектов монтажных
частей в соответствии с рис. 1, 2а и 2б.
Рабочее положение датчика – произвольное.
Электромонтаж датчика производится кабелем МКШ 2х0,35 мм2
в соответствии со схемой, приведенной на рис.3.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- Датчик ДТ-303-АТ (модификация в соответствии с заказом) -
1шт.
- комплект монтажных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе:
- датчика с неметаллическим корпусом, с длиной погружной
части 100 мм, с контролируемой температурой от 50 до 100°С:
"Датчик ДТ-303-АТ-1-03 0.283.001 ТУ, tраб=50
... 100°С".
- датчика с металлическим корпусом, с длиной погружной части
100 мм, с контролируемой температурой от 50 до 100°С:
"Датчик ДТ-303-АТ-2-03 0.283.001 ТУ, tраб=50
... 100°С".

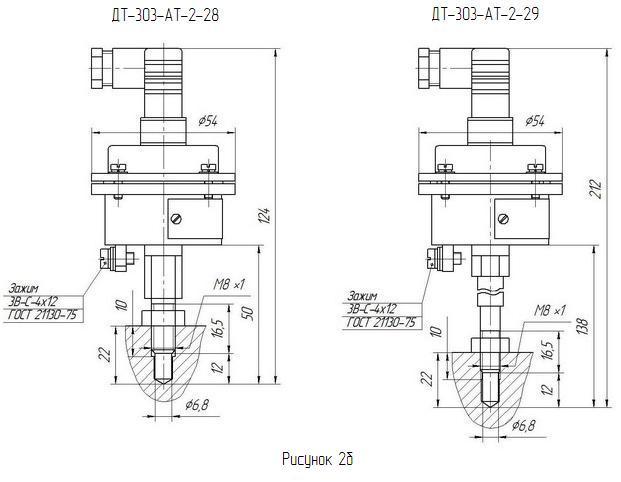

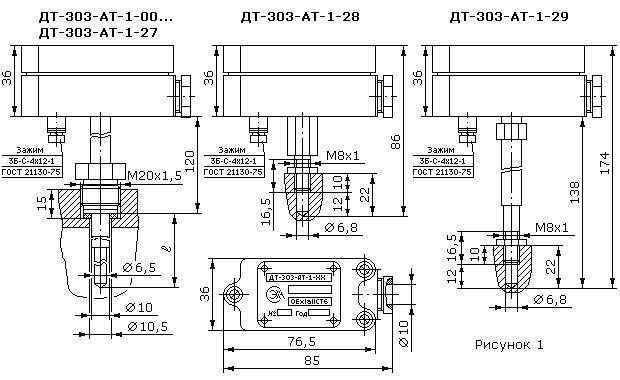

Габаритные и установочные размеры датчика ДТ-303-АТ-1

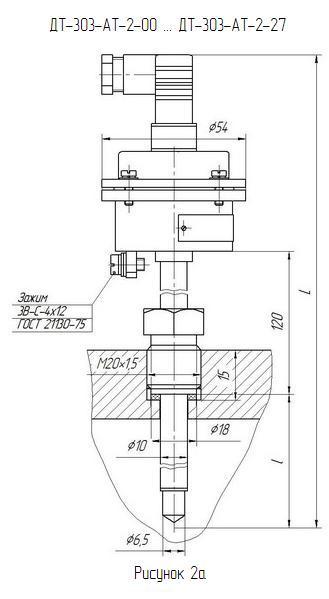

Габаритные и установочные размеры датчика ДТ-303-АТ-2

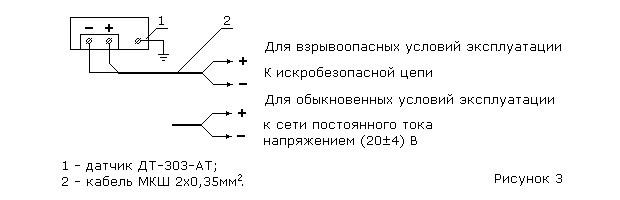

Схема электрическая соединений датчиков температуры ДТ-303-АТ
