Назначение
Пневмоэлектрический преобразователь взрывозащищенный
ПЭВ-301 предназначен для преобразования дискретного
пневматического сигнала в дискретный электрический сигнал -
коммутацию электрических цепей, в том числе во взрывоопасных
условиях.
Принцип действия
Преобразователь состоит из геркона и постоянного магнита,
жестко связанного с мембраной. При отсутствии давления на
входе геркон находится вне магнитного поля, создаваемого
постоянным магнитом, при этом контакты геркона 1 и 2
замкнуты, а контакты 1 и 3 разомкнуты.
При подаче давления на мембрану постоянный магнит
перемещается и под воздействием его магнитного поля геркон
срабатывает, то есть контакты 1 и 2 размыкаются, а контакты
1 и 3 замыкаются.
При снятии давления контакты герконы возвращаются в исходное
положение - 1 и 2 замкнуты, контакты 1 и 3 разомкнуты.
Исполнения
Преобразователь выпускается в пяти исполнениях,
отличающихся уровнем взрывозащищенности, конструктивным
исполнением, исполнением кабельного ввода и способом защиты
кабеля.
Код
прибора |
Уровень
взрывозащищенности |
Исполнение
кабельного
ввода |
Защита кабеля |
| ПЭВ-301-1Т |
1ExdIICT6 |
С клеммной
колодкой |
Труба |
| ПЭВ-301-1М |
Металлорукав |
| ПЭВ-301-1Т-1 |
Труба |
| ПЭВ-301-2Т |
2ExmIIT6X |
С кабелем |
Труба |
| ПЭВ-301-2М |
Металлорукав |
Технические характеристики
Параметры коммутируемых выключателем электрических цепей:
- диапазон напряжения постоянного и переменного тока - от
0,05 до 125 В;
- диапазон переменного тока - от 5 · 10-6 до 0,25
А;
- диапазон постоянного тока - от 5 · 10-6 до 1,0
А;
- максимальная мощность для переменного тока - 7,5 В · А;
- максимальная мощность для постоянного тока - 30 Вт;
- вид нагрузки - активная.
Пневматический сигнал - сжатый воздух давлением от 0 до 0,6
МПа (от 0 до 6,0 кгс/см2), класс загрязненности
сжатого воздуха - 9 по ГОСТ 17433.
Давление срабатывания при увеличении входного сигнала - не
более 0,1 МПа (1,0 кгс/см2).
Давление срабатывания при уменьшении входного сигнала - не
менее 0,01 МПа (0,1 кгс/см2).
Степень защиты от проникновения твердых предметов и воды
IP67 по ГОСТ 14254.
Средняя наработка до отказа - не менее 100000 ч.
Ресурс срабатываний - 5·105 циклов срабатываний.
Средний полный срок службы - не менее 12 лет.
Вводное устройство рассчитано на применение кабеля марки МКШ
5х0,35 ГОСТ 10348 с наружным диаметром 8,2 мм.
Длина кабеля ПЭВ-301-2 устанавливается по согласованию с
потребителем. При отсутствии указаний потребителя ПЭВ-301-2
выпускается с длиной кабеля 1,0 м.
Габаритные и установочные размеры преобразователей приведены
на рис.1...5.
Масса преобразователей:
- ПЭВ-301-1 - не более 0,9 кг;
- ПЭВ-301-2 - не более 0,6 кг.
Взрывозащищенность
Преобразователь ПЭВ-301-1 имеет уровень взрывозащиты
"взрывобезопасный", вид взрывозащиты "взрывонепроницаемая
оболочка", маркировку 1ExdIICT6 соответствует ГОСТ Р 51330.0
и ГОСТ Р 51330.1.
Преобразователь ПЭВ-301-2 имеет уровень взрывозащиты
"повышенная надежность против взрыва", вид взрывозащиты
"герметизация компаундом", маркировку 2ExmIIT6X,
соответствует ГОСТ Р 51330.0 и ГОСТ Р 51330.17.
Преобразователь может устанавливаться во взрывоопасных зонах
классов 1, 2 согласно ГОСТ Р 51330.13, "Правилам устройства
электроустановок" (ПУЭ гл. 7.3) и другим
нормативно-техническим документам, определяющим
применяемость электрооборудования во взрывоопасных зонах.
Преобразователь соответствует "Общим правилам
взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств" (ПБ
09-540-03) и пригоден для использования в системах
противоаварийной автоматической защиты (ПАЗ).
Монтаж и эксплуатация
Преобразователь устанавливают во взрывоопасных зонах, при
этом следует руководствоваться ГОСТ Р 51330.13, действующими
"Правилами электроустановок" ПУЭ и другими нормативными
руководящими документам.
Положение преобразователя в пространстве - произвольное.
Перед монтажом преобразователь должен быть осмотрен.
При осмотре визуально проверить:
- целостность оболочки;
- наличие всех крепящих элементов;
- наличие маркировки взрывозащиты;
- наличие заземляющих устройств;
- состояние заливочного эпоксидного компаунда (отслоения и
сколы не допускаются) для преобразователя ПЭВ-301-2;
- наличие средств уплотнения кабеля для преобразователя
ПЭВ-301-1;
- наличие предупредительной надписи на съемной крышке для
ПЭВ-301-1.
Монтаж преобразователя осуществляется в соответствии со
схемой принципиальной электрической (см. рис. 6).
Монтаж кабеля ведется в соответствии с требованиями ГОСТ Р
51330.13 ПУЭ.
Монтаж кабеля преобразователей ПЭВ-301-1Т, ПЭВ-301-1Т-1,
ПЭВ-301-2Т ведется в газовой трубе диаметром 1/2 дюйма.
Газовая труба соединяется с фитингом.
В преобразователях ПЭВ-301-1М, ПЭВ-301-2М конструктивно
предусмотрена возможность монтажа кабеля в металлорукаве
РЗ-Ц-10 ТУ 22-5570-83.
Крепление преобразователя осуществляется с помощью двух
винтов М4.
Входное отверстие имеет резьбу К 1/4" ГОСТ 6111.
Преобразователь должен быть заземлен как с помощью
внутреннего заземляющего зажима, так и наружного, которые
должны быть выполнены в соответствии с ГОСТ 21130.
Наружный заземляющий зажим преобразователя необходимо
соединить стальной шиной с общей линией заземления.
Электромонтаж преобразователя ПЭВ-301-2 должен вестись с
помощью взрывозащищенных коробок, предназначенных для
использования в соответствующей взрывоопасной зоне.
Условия эксплуатации:
- температура окружающего воздуха от минус 40 до плюс 70 °С;
- атмосферное давление - от 84 до 106,7 кПа (от 630 до 800
мм рт.ст.);
- относительная влажность воздуха до 100% при температуре 40
°С и более низких температурах с конденсацией влаги;
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- пневмоэлектрический преобразователь ПЭВ-301 (исполнение по
заказу) - 1шт.
- руководство по эксплуатации - 1 экз.
- этикетка - 1 экз.
Пример записи обозначения при заказе
Пневмоэлектрический преобразователь взрывозащищенный
ПЭВ-301 с уровнем взрывозащиты "взрывобезопасный", с защитой
кабеля металлорукавом:
"Пневмоэлектрический преобразователь взрывозащищенный
ПЭВ-301-1М"

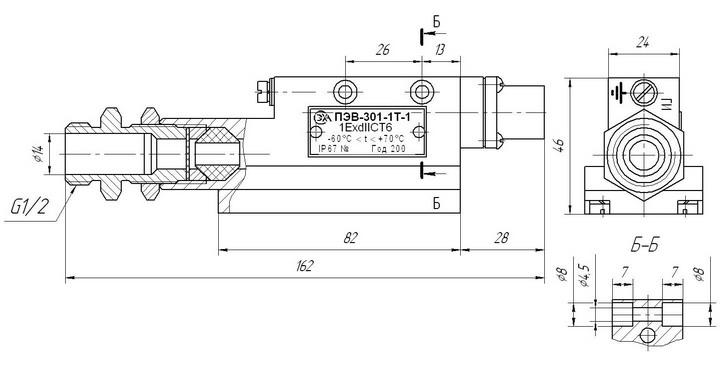

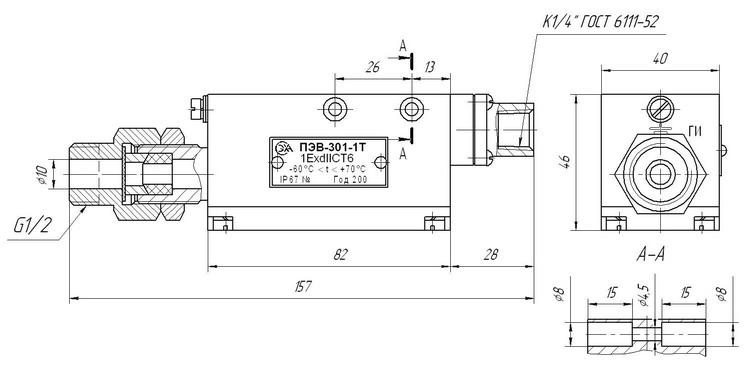

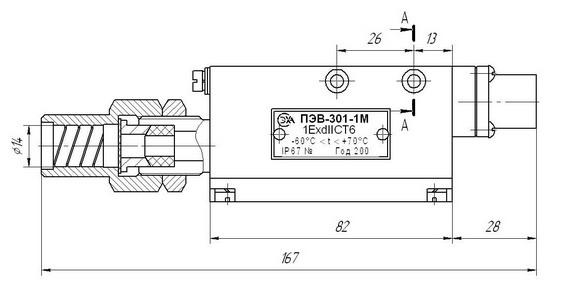

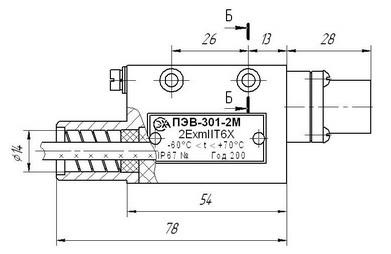

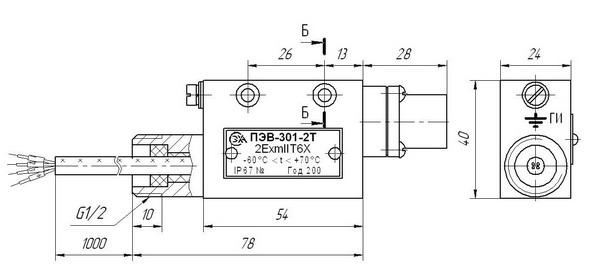

Габаритные и установочные размеры преобразователей
ПЭВ-301
Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Схема электрическая принципиальная преобразователя ПЭВ-301
Рисунок 6
