Назначение
Регулятор предназначен для автоматического перепуска
газовой среды при достижении давлением в линии входа
заданной величины и для предотвращения обратного потока
газовой среды в трубопроводе.
Область применения - технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия регулятора основан на поддержании
равновесия усилий пружины и давления среды на чувствительный
элемент (сильфон). При изменении расхода газа через
регулятор происходит разбаланс сил, что приводит к
перемещению клапана и изменению зазора между ним и соплом и
установлению нового равновесия сил.
При воздействии давления со стороны выхода клапан регулятора
закрывается и предотвращает переток регулируемой среды в
обратном направлении.
Технические характеристики
Параметры регулируемых сред:
- агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф40Т ТУ
6-05-211-992-75;
- температура – от 0 до 50°С;
- относительная влажность до 100% при температуре 50°С.
Давление на входе настраивается изготовителем по заказу из
диапазона от 45 до 65 кгс/см2.
Расход газа через регулятор - от 0,1 до 15 м3/ч
по воздуху.
Расход воздуха через регулятор 15 м3/ч
обеспечивается при перепаде давлений на нем не более 2
кгс/см2.
Допускаемое изменение давления настройки во всем диапазоне
расходов не более 3,5 кгс/см2.
У регулятора отсутствует протечка при давлении на входе ниже
давления настройки на 3,5 кгс/см2 - отсечка.
Масса регулятора – не более 3,2 кг.
Габаритные и установочные размеры регулятора приведены на
рисунке 1.
Монтаж и эксплуатация
Регулятор закрепляется на объекте четырьмя болтами М10 в
положении изображенном на рис.1. Линии входа и выхода имеют
маркировку.
Монтаж ведут трубками 10х2 мм. К концам трубок приваривают
ниппели, предварительно надев на трубки гайки. Ниппели
изготовлены из стали 12Х18Н10Т.
Условия эксплуатации:
- температура окружающего воздуха - от 0 до 50°С;
- относительная влажность до 100%;
- вибрация в диапазоне частот 1-35 Гц с ускорением 9,8 м/с2
(1g).
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки регулятора входят:
- регулятор РДД-301 - 1шт.
- комплект запасных частей - 1 компл.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции регулятора РДД-301 с давлением настройки 50
кгс/см2:
"Регулятор давления (до себя) РДД-301, Рнастр=50
кгс/см2 ".

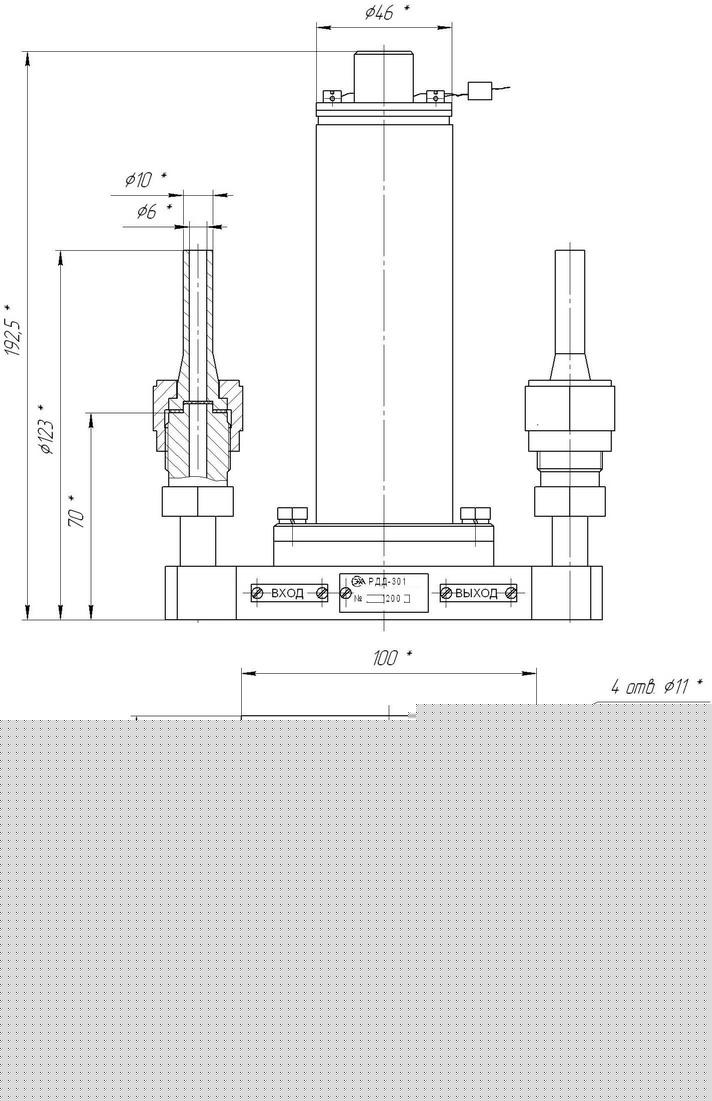

Габаритные и установочные размеры регулятора РДД-301
Рисунок 1
