Назначение
Регулятор предназначен для автоматического поддержания
заданного давления жидкости в объекте регулирования до себя.
Область применения - технологические аппараты химической,
нефтехимической, газовой, металлургической и других отраслей
промышленности.
Принцип действия
Принцип действия регулятора основан на поддержании
равновесия между усилием от давления рабочей среды на
чувствительный элемент (сильфон) и усилием пружины
настройки. При изменении расхода жидкости через регулятор
происходит разбаланс сил, что приводит к перемещению
сильфона, изменению зазора между соплом и заслонкой и
установлению нового равновесия сил.
Технические характеристики
Агрессивность среды не должна превышать химическую
стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф40Т
ТУ6-05-211-992-75. Регулятор не может быть использован для
работы с жидкостями, кристаллизующимися или загустевающими в
условиях эксплуатации. В жидкостях не должно быть твердых
включений.
Максимальное рабочее давление жидкости на входе регулятора
40 кгс/см2.
На выходе - 0.
Диапазон настройки давления жидкости на входе регулятора от
20 до 35 кгс/см2 при расходе от 0 до 100 л/мин.
Пропускная способность регулятора Кv - не менее 1,6 м3/ч.
Погрешность поддержания давления на входе регулятора не
превышает 0,2 кгс/см2 при изменении расхода на 10
л/мин.
Средняя наработка до отказа – не менее 40000 часов.
Средний полный срок службы – не менее 10 лет.
Габаритные и присоединительные размеры регулятора приведены
на рисунке 1.
Монтаж и эксплуатация
Регулятор закрепляется по месту двумя болтами М12 в
положении, изображенном на рис.1
Монтаж ведется трубами 25x2,5 из стали 12Х18Н10Т, к концам
которых привариваются ниппели из стали 12Х18Н10Т с надетыми
на них накидными гайками.
Расстояние от объекта регулирования до входа регулятора не
должно превышать 0,5 м.
Условия эксплуатации:
- температура окружающего воздуха от 0 до 50°С;
- относительная влажность до 95% при 35°С и более низких
температурах, без конденсации влаги;
- вибрационные воздействия с частотой от 5 до 35 Гц с
амплитудой смещения не более 0,35 мм.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- регулятор давления жидкости РДЖ-329-3 - 1шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи регулятора:
"Регулятор давления жидкости РДЖ-329-3";

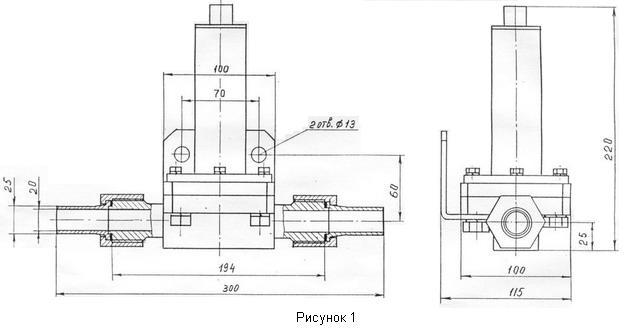

Габаритные и присоединительные размеры регулятора
РДЖ-329-3.
