Редуктор давления с фильтром РДФ-5

Редуктор давления с фильтром РДФ-5

Назначение

Редуктор давления с фильтром РДФ-5 предназначен для регулирования и стабилизации давления воздуха в линиях приборов и средств автоматизации и очистки его от пыли, масла и влаги.
Область применения - технологические линии химической, нефтехимической, газовой и других отраслей промышленности.


Принцип действия

Принцип действия редуктора заключается в поддержании постоянного заданного давления воздуха на выходе редуктора за счет сохранения равновесия сил между усилием давления газа на мембрану и усилием пружины настройки.
Потребитель имеет возможность регулирования выходного давления.

Исполнения

Исполнения редуктора приведены в таблице.

Код
редуктора
Условный
проход, мм
Min расход, м3/ч
при Рвх=1,0 МПа,
Рвых=0,5 МПа
Комплектность
РДФ-5 5 10 с манометром
РДФ-5-01 без манометра
РДФ-5-02 7 16 с манометром
РДФ-5-03 без манометра
РДФ-5-04 9 22 с манометром
РДФ-5-05 без манометра

Технические характеристики

Питание редуктора осуществляется сжатым воздухом давлением от 2,5 до 10,0 кгс/см2.
Класс загрязненности воздуха питания – не ниже 7 по ГОСТ 17433-80.
Редуктор обеспечивает регулирование и стабилизацию давления на выходе в пределах от 1,0 до 9,0 кгс/см2.
Отклонение давления на выходе редуктора не превышает величин, указанных в таблице.

Код
редуктора
Изменение давления на выходе не более, МПа (кгс/см2)
При изменении
давления
на входе на
± 0,2 МПа
(± 2,0 кгс/см2)
При изменении
расхода
на выходе
При изменении
давления
на входе на
± 0,05 МПа
(± 0,5 кгс/см2)
При изменении
расхода
на выходе на
± 1,0 м3/ч
РДФ-5 0,015(0,15) 0,03(0,3)

с 3 до 8,0 м3/ч

0,004(0,04) 0,008(0,08)
РДФ-5-01
РДФ-5-02 0,025(0,25) 0,025(0,25)

с 9,0 до 14,0 м3/ч

0,006(0,06) 0,006(0,06)
РДФ-5-03
РДФ-5-04 0,05(0,5) 0,02(0,2)

с 12,0 до 17,0 м3/ч

0,015(0,15) 0,005(0,05)
РДФ-5-05

Предохранительный клапан редуктора срабатывает при превышении выходного давления над установленным на величину не более 0,2 МПа (2,0 кгс/см2) для РДФ-5, РДФ-5-01, РДФ-5-02, РДФ-5-03 и не более 0,25 МПа (2,5 кгс/см2) для РДФ-5-04, РДФ-5-05.
Утечка через предохранительный клапан редуктора не превышает 0,3 м3/ч при давлении на выходе 0,9 МПа (9,0 кгс/см2).
Загрязненность воздуха после редуктора – не ниже 1 класса по ГОСТ 17433-80.
Средняя наработка до отказа - не менее 25000 ч.
Масса редуктора - не более 1,5 кг.

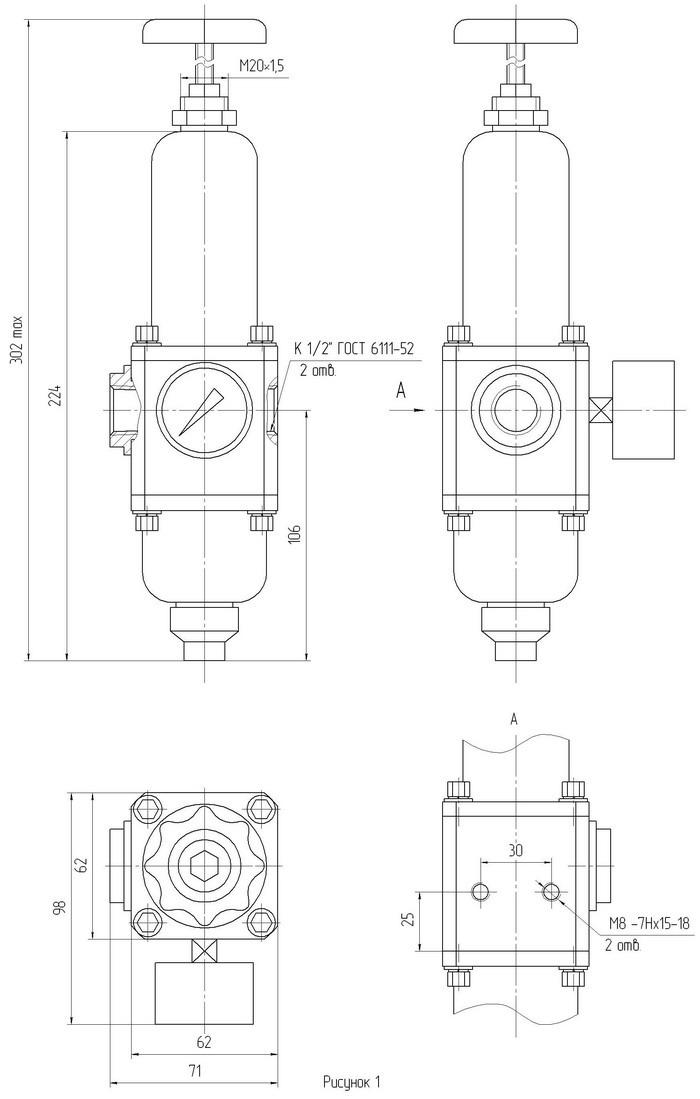

Габаритные и монтажные размеры редуктора приведены на рис. 1.

Монтаж и эксплуатация

Редуктор монтируется на панели, для чего на корпусе предусмотрены два отверстия с резьбой М8.
Кроме того, редуктор может быть установлен на щите или кронштейне в отверстие ñ 21 мм и закреплен гайкой.
Для присоединения входной и выходной воздушных линий предусмотрены два отверстия с резьбой К ½" ГОСТ 6111.
Присоединение воздушных линий к редуктору должно производиться с использованием металлических или полиэтиленовых трубок с внутренним диаметром 10 мм, рассчитанных на рабочее давление не менее 12 кгс/см2.
Положение редуктора в пространстве – вертикальное, фильтрующей частью вниз.
Редуктор включается в схему перед устройствами, в которых должно регулироваться давление (считая по направлению потока). Направление движения газа должно совпадать с направлением стрелки на корпусе прибора.
При монтаже необходимо обеспечить свободный доступ к регулировочному маховику.
Условия эксплуатации редуктора:
- температура окружающего воздуха от минус 50 до плюс 60 °С;
- атмосферное давление - от 630 до 800 мм рт.ст.;
- относительная влажность воздуха – 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
- вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15 мм.

Гарантии изготовителя

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Комплектность

В комплект поставки входят:
- редуктор давления с фильтром РДФ-5 (исполнение по заказу) - 1шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.

Пример записи обозначения при заказе

Пример записи обозначения редуктора с манометром и условным проходом 7 мм:
"Редуктор давления с фильтром РДФ-5-02"

Габаритные и установочные размеры РДФ-5
