Назначение
Редуктор давления с фильтром РДФ-301 предназначен для
регулирования и стабилизации давления газа в пневматических
линиях средств автоматизации и очистки его от пыли, масла и
влаги.
Область применения - технологические линии химической,
нефтехимической, газовой и других отраслей промышленности.
Принцип действия
Принцип действия редуктора заключается в поддержании
постоянного заданного давления газа на выходе за счет
сохранения равновесия сил между усилием давления газа на
мембрану и усилием пружины настройки.
Потребитель имеет возможность регулирования выходного
давления.
Исполнения
Исполнения редуктора приведены в таблице.
| Код редуктора |
Комплектность |
Диапазон
регулирования
давления на выходе |
Материалы, контактирующие с
регулируемой средой
и определяющие стойкость редуктора
к агрессивным средам |
| РДФ-301-1 |
без манометра |
0,02 до 0,2 МПа
(от 0,2 до 2 кгс/см2) |
Сталь 20 ГОСТ 1050,
Сплав Д16 ГОСТ 4784,
Смесь резиновая НО-68-1 ТУ005.1166-87 |
| РДФ-301-1М |
с манометром |
| РДФ-301-2 |
без манометра |
Сталь 12Х18Н10Т ГОСТ 5632,
Смесь резиновая НО-68-1 ТУ005.1166-87 |
| РДФ-301-3 |
без манометра |
0,02 до 0,25 МПа
(от 0,2 до 2,5 кгс/см2) |
Сталь 20 ГОСТ 1050,
Сплав Д16 ГОСТ 4784,
Смесь резиновая НО-68-1 ТУ005.1166-87 |
| РДФ-301-3М |
с манометром |
Технические характеристики
Давление на входе редуктора - от 0,25 до 0,8 МПа (от 2,5
до 8,0 кгс/см2).
Класс загрязненности рабочего газа на входе редуктора - не
ниже 7 по ГОСТ 17433.
Загрязненность газа после редуктора - не ниже 1 класса по
ГОСТ 17433.
Отклонение давления на выходе:
- при изменении давления питания от min до max - не более
0,008 МПа (0,08 кгс/см2);
- при изменении расхода газа от 0,15 до 1,6 м3/ч
- не более 0,01 МПа (0,1 кгс/см2).
Максимальный расход - 1,6 м3/ч.
Средняя наработка на отказ - не менее 25000 ч.
Масса, кг, не более:
- РДФ-301-1, РДФ-301-2, РДФ-301-3 - 0,64;
- РДФ-301-1М, РДФ-301-3М - 0,71.
Габаритные и монтажные размеры редуктора приведены на рис.
1.
Монтаж и эксплуатация
Редуктор монтируется на панели в вертикальном положении,
фильтрующей частью вниз, как показано на рис.1.
Крепление редуктора осуществляется 2 болтами М6.
Для присоединения газовых линий предусмотрены штуцеры с
гайками.
Трубки к входу и выходу редуктора следует присоединять так,
чтобы направление движения газа через редуктор совпало с
направлением, указываемым стрелкой на его основании.
Монтаж выполняется трубками из материала стойкого к рабочей
и окружающим средам, наружным диаметром 8 мм с толщиной
стенки 1 мм.
Трубки перед подсоединением следует продуть сжатым воздухом.
При монтаже необходимо обеспечить свободный доступ к
регулировочному винту.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- редуктор давления с фильтром РДФ-301 (исполнение по
заказу) - 1шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи обозначения при заказе и в документации
другой продукции редуктора для эксплуатации на неагрессивных
средах, с манометром;
"Редуктор давления с фильтром РДФ-301-1М;

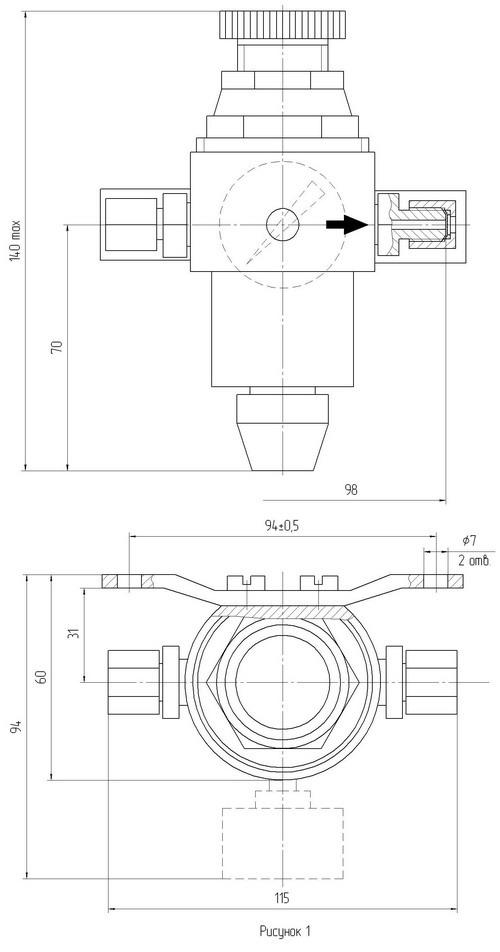

Габаритные и установочные размеры редуктора давления с
фильтром РДФ-301
