Принцип действия
Принцип действия регулятора заключается в автоматическом
поддержании равновесия сил на подвижной части регулятора,
состоящей из мембраны с жестким центром и заслонки, жестко
связанной с мембраной. Усилие от давления жидкости
уравновешивается усилием пружины. При изменении расхода
жидкости через регулятор происходит разбаланс сил на
мембранном блоке, что приводит к его перемещению и изменению
зазора между соплом и заслонкой, а соответственно, и расхода
жидкости, до установления нового равновесия сил.
Исполнения
Регулятор выпускается в трех модификациях, отличающихся
пропускной способностью:
РДЖ-329 – с расходом до 500 л/ч;
РДЖ-329-1 – с расходом до 1000 л/ч;
РДЖ-329-2 – с расходом до 3000 л/ч.
Технические характеристики
Агрессивность среды не должна превышать химическую
стойкость сталей 20Х13 и 12Х18Н10Т ГОСТ 5632 и резиновой
смеси НО-68-1 ТУ 0051166-87. Регулятор не может быть
использован для работы с жидкостями, кристаллизующимися или
загустевающими в условиях эксплуатации. В жидкостях не
должно быть твердых включений.
Максимальное рабочее давление жидкости на входе регулятора
10 кгс/см2.
Диапазон настройки давления жидкости на выходе регулятора от
0,5 до 2,0 кгс/см2 при расходе от 50 до 500 л/ч
для РДЖ-329, от 100 до 1000 л/ч для РДЖ-329-1 и от 500 до
3000 л/ч для РДЖ-329-2.
Расход жидкости через регулятор при перепаде давления на нем
2 кгс/см2 не менее 500 л/ч для РДЖ-329, не менее
1000 л/ч для РДЖ-329-1 и не менее 3000 л/ч для РДЖ-329-2.
Погрешность поддержания давления на выходе регулятора не
превышает 0,1 кгс/см2 при изменении давления на
входе в 1 кгс/см2.
Средняя наработка до отказа – не менее 40000 часов.
Средний полный срок службы – не менее 10 лет.
Габаритные и установочные размеры регулятора приведены на
рисунке 1.
Монтаж и эксплуатация
Подключение линий входа и выхода осуществляется к
отверстиям в корпусе регулятора с трубной цилиндрической
резьбой G 1/4 для РДЖ-329,
G 1/2 для РДЖ-329-1 и G1 для РДЖ-329-2.
Условия эксплуатации регулятора:
- температура окружающего воздуха от минус 30°С до плюс
50°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм
рт.ст.);
- относительная влажность 95% при 35°С и более низких
температурах без конденсации влаги;
- вибрационные воздействия с частотой от 5 до 35 Гц с
амплитудой смещения не более 0,35 мм.
Гарантии изготовителя
Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.
Комплектность
В комплект поставки входят:
- регулятор давления жидкости РДЖ-329, РДЖ-329-1 или
РДЖ-329-2 - 1шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
Пример записи обозначения при заказе
Пример записи регулятора давления жидкости с расходом до
1000 л/ч :
"Регулятор давления жидкости РДЖ-329-1";

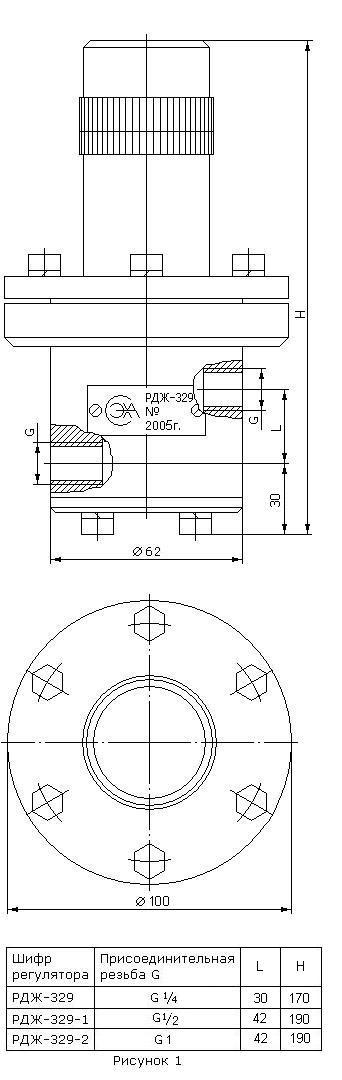

Габаритные и установочные размеры регулятора РДЖ-329
